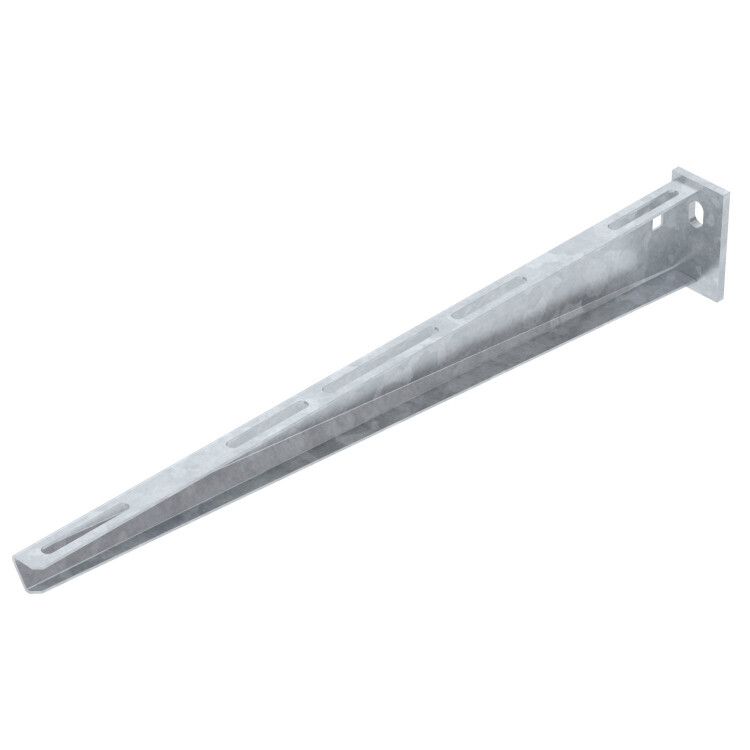

Кронштейн 510мм (AW 15 51 FT) | 6420788 OBO Bettermann

Кронштейн 510 мм стальной оцинкованный от OBO BETTERMANN (артикул AW 15 51 FT) предназначен для надёжного крепления кабельных лотков шириной до 500 мм в условиях повышенной влажности, агрессивной среды и высоких механических нагрузок. Этот элемент системы кабельной инфраструктуры сочетает прочность стали, долговечность горячего цинкования и соответствие требованиям промышленной безопасности.

Назначение и область применения

Кронштейн 510 мм стальной оцинкованный используется для монтажа кабельных лотков на стены и опорные конструкции. Подходит для установки в производственных зонах, химических цехах, на объектах энергетики, транспорта и связи. Применяется там, где требуется устойчивость к коррозии, высокая несущая способность и огнестойкость. Особенно эффективен в прибрежных районах с низкой солевой нагрузкой и в помещениях с колебаниями температур.

Технические характеристики

• Длина: 510 мм
• Ширина лотка: до 500 мм
• Материал: сталь оцинкованная методом горячего погружения
• Толщина цинкового покрытия: 60–85 мкм (по ГОСТ Р 9.307-89)
• Несущая способность: 1,5 кН (эквивалентно ~150 кг)
• Угол изгиба: 90°
• Исполнение: настенный и опорный
• Перфорация для крепления лотка: под болты М6
• Перфорация для крепления к стене/опоре: под болты М10
• Огнестойкость: класс E45–E90 (по ГОСТ Р 53316-2009, зависит от типа кабеля)
• Сейсмостойкость: до 9 баллов (по ГОСТ Р 17516.1-90)
• Климатическое исполнение: УХЛ-1 (температура от –70 C до +45 C)
• Срок службы: не менее 30 лет

Совместимость и монтаж

Кронштейн 510 мм стальной оцинкованный совместим с лотками шириной до 500 мм, включая модели серии LKS от OBO BETTERMANN. Для монтажа используются болты М6 для фиксации лотка и М10 - для крепления к стене или несущей конструкции. Кронштейн имеет прямую опорную пластину, что обеспечивает равномерное распределение нагрузки. Рекомендуется использовать анкерные болты или химические анкеры в бетонных основаниях. Сварка не допускается - покрытие повредится, снижается коррозионная стойкость.

Безопасность и стандарты

• Соответствует ГОСТ 52868-2007 (для кабельных систем средней нагрузки)
• Огнестойкость подтверждена по ГОСТ Р 53316-2009
• Сейсмостойкость сертифицирована по ГОСТ Р 17516.1-90
• Цинкование соответствует ГОСТ Р 9.307-89
• Климатическое исполнение УХЛ-1 по ГОСТ 15150-69
• Лицензия Росатома № ЦО-12-101-13253 от 12.04.2023
• Занесён в Реестр промышленной продукции РФ (№ 1367/23/2023)

Преимущества

• Высокая коррозионная стойкость благодаря толстому слою горячего цинка - подходит для агрессивных сред
• Поддерживает длительный срок службы (более 30 лет) без замены
• Обеспечивает безопасность при пожаре за счёт огнестойкости E45–E90
• Устойчив к сейсмическим воздействиям - идеален для регионов с активной сейсмичностью
• Фиксируется одним типом крепёжа - ускоряет сборку и снижает риск ошибок

Ограничения применения

• Не рекомендуется для постоянного контакта с морской водой или высокой солевой нагрузкой - возможна ускоренная коррозия
• Не предназначено для монтажа в местах с частыми ударными нагрузками или вибрациями выше нормированного уровня
• Не следует применять с лотками шириной более 500 мм - нарушается равновесие и снижается несущая способность
• Запрещено сваривать - повреждается цинковый слой, теряются антикоррозионные свойства

Примеры использования

• Крепление кабельных лотков в цехах химического производства
• Монтаж проводки на тепловых электростанциях и подстанциях
• Установка в тоннелях метро и железнодорожных депо
• Прокладка кабелей в административных зданиях с высокими требованиями к пожарной безопасности
• Использование в портовых и логистических комплексах с низкой солевой нагрузкой

Практические советы

• При выборе крепёжа используйте болты М10 с гроверами или шайбами - предотвращают самопроизвольное ослабление
• Проверьте посадочную ширину лотка перед монтажом - она должна точно соответствовать 500 мм
• Для вертикальных участков с длинным пролётом используйте дополнительные поддерживающие кронштейны через каждые 1,5–2 метра
• Не забудьте про заземление: кронштейн 510 мм стальной оцинкованный от OBO BETTERMANN является частью системы заземления - убедитесь в наличии электрической связки между лотком и конструкцией
• Артикул AW 15 51 FT легко найти в каталогах OBO BETTERMANN и LKS - он стандартизирован для крупных проектов
