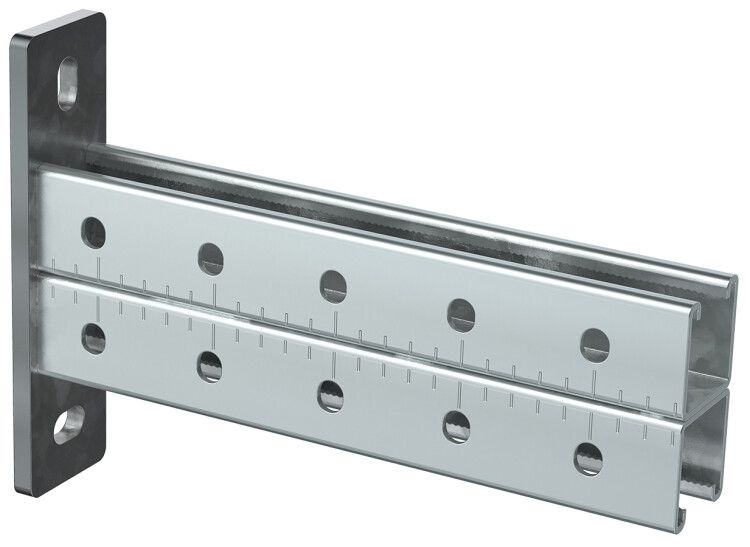

Консоль STRUT двойная 41х41 осн.500 сталь IEK CLM50D-CSD-41-41-05

Консоль двойная 41х41-500 сталь от IEK - надёжный элемент крепления для кабельных трасс, трубопроводов и электрооборудования в составе STRUT-системы. Артикул clm50d-csd-41-41-05 обеспечивает устойчивую фиксацию на расстоянии до 500 мм от поверхности крепления.

Назначение и область применения

Консоль двойная 41х41-500 сталь предназначена для монтажа кабеленесущих систем, воздуховодов, трубопроводов отопления и кондиционирования, а также тяжёлого электротехнического оборудования. Подходит для установки в промышленных помещениях, на объектах ЖКХ, энергетики и транспорта. Используется исключительно в рамках STRUT-системы - совместима со всеми компонентами этой системы, включая профили, кронштейны и крепёж.

Технические характеристики

• Материал: сталь с оцинкованным покрытием - защищает от коррозии в условиях повышенной влажности и агрессивной среды;
• Габариты: ширина лотка 500 мм, размер основания 41×41 мм - соответствует стандартному шагу STRUT-профиля;
• Толщина металла: 2,5 мм - обеспечивает высокую жесткость и допустимую рабочую нагрузку;
• Исполнение: настенный и опорный кронштейн - позволяет крепить как к стене, так и к горизонтальным или вертикальным несущим конструкциям;
• Цвет: серый - не требует окраски после монтажа;
• Срок службы: 20 лет - при соблюдении условий эксплуатации и правильном монтаже.

Совместимость и монтаж

Консоль двойная 41х41-500 сталь совместима с любыми элементами STRUT-системы. Крепится через канальные гайки к STRUT-профилю или подвесам потолочным. Для монтажа на стену или колонну используются болты или анкеры подходящего типа. Установка возможна как на вертикальные, так и на горизонтальные поверхности. Не требуется сварка - всё собирается на болтовых соединениях. Обязательно проверьте соответствие диаметра отверстий в кронштейне и типу используемых крепёжных элементов.

Безопасность и стандарты

Консоль двойная 41х41-500 сталь изготовлена в соответствии с требованиями к механической прочности и долговечности для промышленного оборудования. Оцинкованное покрытие соответствует ГОСТ 14918 - обеспечивает антикоррозийную защиту в закрытых и слегка влажных помещениях. Продукт не содержит опасных материалов и соответствует нормам безопасности для персонала.

Преимущества

• Высокая несущая способность благодаря толщине стали 2,5 мм - выдерживает значительные весовые нагрузки;
• Универсальное исполнение - можно использовать как настенную, так и опорную консоль;
• Легкий монтаж без сварки - сборка осуществляется с помощью стандартных крепёжных деталей STRUT;
• Долговечность - срок службы 20 лет снижает затраты на обслуживание и замену;
• Совместимость с широким спектром комплектующих - легко интегрируется в существующие системы.

Ограничения применения

• Не предназначен для открытых участков с постоянным воздействием осадков - оцинкованное покрытие не гарантирует защиту в условиях экстремального климата;
• Не рекомендуется применять в агрессивных химических средах (например, в цехах с кислотными парями) - материал не рассчитан на такие условия;
• Требует точного подбора крепёжа - использование некорректных канальных гаек или болтов снижает несущую способность;
• Не подходит для самостоятельного крепления к бетону без предварительного сверления и установки анкеров.

Примеры использования

• Фиксация кабельных лотков вдоль стен в распределительных пунктах;
• Подвес воздуховодов в HVAC-системах крупных офисных зданий;
• Крепление силовых кабелей и трубопроводов на производственных линиях;
• Установка светильников и распределительных щитов на потолочных подвесах STRUT.

Практические советы

• Перед монтажом убедитесь, что ширина лотка (500 мм) соответствует вашей кабельной системе - не превышайте максимальную нагрузку, указанную в документации STRUT;
• Используйте только оригинальные канальные гайки и крепёж от IEK - сторонние компоненты могут иметь отличные геометрические параметры;
• При монтаже на потолок учитывайте массу всей системы - суммарная нагрузка должна быть ниже предела, указанного для данного типа консоли;
• Проверяйте уровень плоскости перед фиксацией - перекосы увеличивают риск деформации и преждевременного выхода из строя;
• Артикул clm50d-csd-41-41-05 - единственный вариант двойной консоли с этим размером в серии STRUT; другие модели имеют меньшую ширину или другую толщину.
