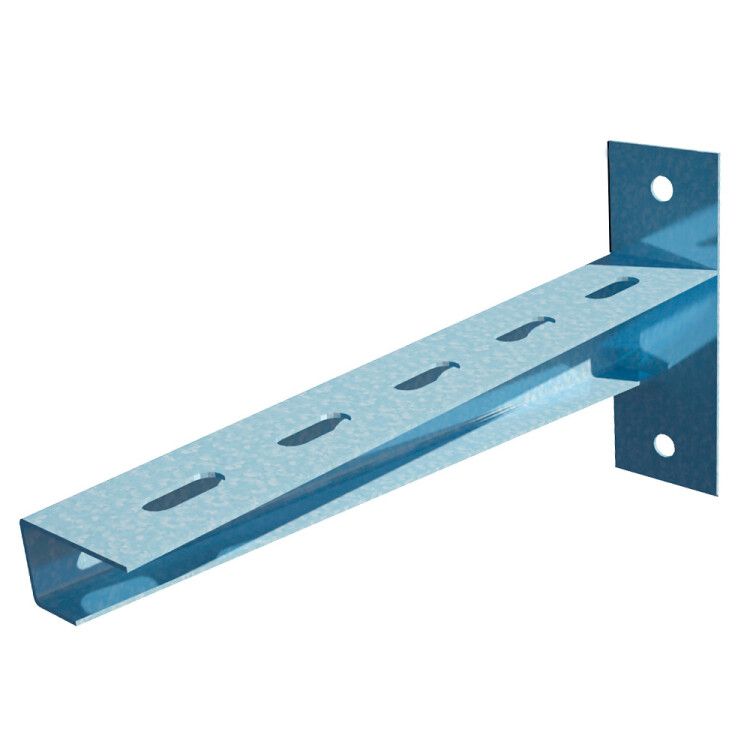

Консоль сварная KS800 осн.50-800 сталь КМ LO1111 КМ-Профиль

Консоль сварная для кабельного лотка длина 800 мм, сталь, оцинкованное покрытие, цвет серый, КМ-профиль - это надежный крепежный элемент для монтажа кабельных лотков на стенах. Благодаря оцинкованному покрытию и прочной стальной конструкции, изделие обеспечивает долговечную фиксацию трассы даже в условиях повышенной влажности. Артикулы ks800 и lo1111 соответствуют серии КМ-профиль, предназначенной для систем кабельного монтажа.

Назначение и область применения

Консоль сварная для кабельного лотка длина 800 мм, сталь, оцинкованное покрытие, цвет серый, КМ-профиль применяется для крепления металлических кабельных лотков шириной до 800 мм к вертикальным поверхностям - стенам, колоннам, опорам. Подходит для внутренней прокладки кабелей в помещениях: производственных цехах, серверных, распределительных пунктах, трансформаторных подстанциях. Элемент не предназначен для открытых площадок или агрессивных сред с высокой концентрацией химических веществ.

Технические характеристики

• Длина: 800 мм
• Материал: сталь, толщиной 2 мм
• Покрытие: электрохимически оцинкованное - защищает от коррозии
• Цвет: серый
• Несущая способность: 0.84 кН (эквивалентно около 84 кг равномерно распределенной нагрузки)
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает работу при температуре от −40 C до +40 C, в помещениях с умеренной влажностью
• Тип исполнения: настенный кронштейн с П-образным профилем
• Поддерживаемая ширина лотка: 50–800 мм

Совместимость и монтаж

Консоль сварная для кабельного лотка длина 800 мм, сталь, оцинкованное покрытие, цвет серый, КМ-профиль совместима со всеми типами лотков серии КМ-профиль. Для установки используются болты, анкеры или саморезы через два подготовленных отверстия на основной планке. Перфорация на боковых гранях консоли позволяет фиксировать лоток на любом расстоянии от стены - от минимального зазора до максимального вылета 800 мм. Монтаж выполняется после предварительного разметки и сверления отверстий в стене. Рекомендуется использовать крепеж с учетом типа основания (бетон, кирпич, металл).

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению. Оцинкование выполнено по технологии, обеспечивающей антикоррозийную стойкость в рамках класса защиты U1/UHL1/UHL3. Несущая способность 0.84 кН проверена расчетными методами и соответствует нормам для кабельных систем в промышленных объектах.

Преимущества

• Высокая жесткость благодаря толщине стали 2 мм и П-образной форме
• Оцинкованное покрытие продлевает срок службы в условиях влажности
• Перфорация на ребрах позволяет регулировать положение лотка без дополнительных деталей
• Готовая форма - не требует сварки при монтаже, только крепление к стене
• Серый цвет не выделяется на фоне оборудования и лотков, подходит для эстетичного монтажа

Ограничения применения

• Не предназначена для наружной установки - не выдерживает постоянного воздействия осадков и ультрафиолета
• Не рекомендована для агрессивных сред: химические производства, морские порты, кислотные цеха
• Запрещено применять при температурах ниже −40 C или выше +40 C
• Не следует использовать для крепления тяжелых трубопроводов или механически нагруженных конструкций - только кабельные лотки

Примеры использования

• Фиксация лотка на стене в цехе по сборке автомобилей
• Монтаж кабельной трассы в серверной комнате с плотной компоновкой оборудования
• Разводка силовых кабелей в распределительном щите на заводе
• Установка лотка вдоль стены в подвале с умеренной влажностью

Практические советы

• При выборе крепежа учитывайте тип стены: для бетона используйте анкера M8-M10, для кирпича - специальные забивные анкеры, для металлоконструкций - болты с гайками
• Проверьте соответствие ширины лотка - он не должен выходить за границы 50–800 мм, иначе возможен перекос
• Если требуется увеличить шаг между точками крепления, комбинируйте несколько консолей - не превышайте расчетную нагрузку 0.84 кН на одну консоль
• После монтажа проверьте герметичность соединений - особенно в помещениях с частыми перепадами влажности
• Артикулы ks800 и lo1111 взаимозаменяемы - отличаются лишь номером в каталоге, но одинаковы по конструкции
