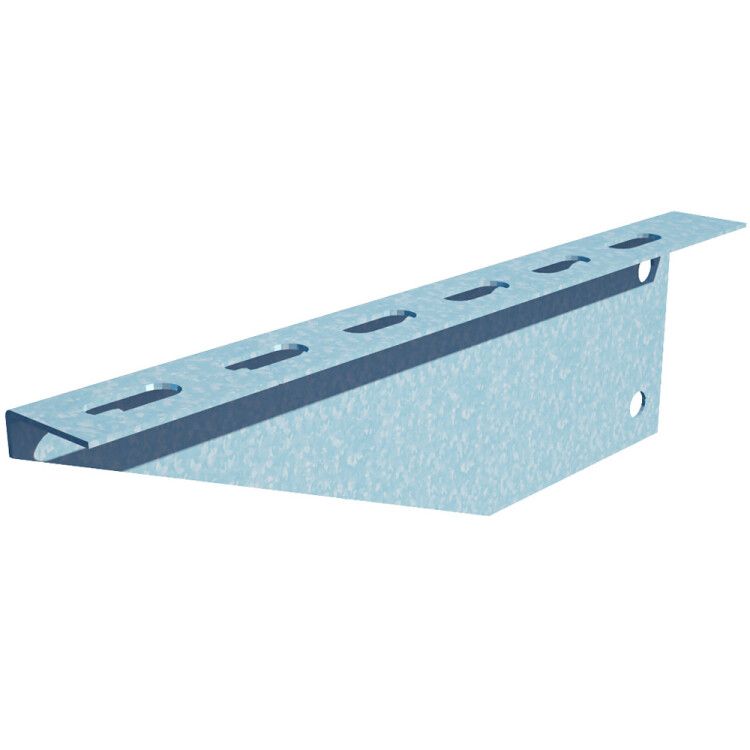

Консоль для потолочной стойки KST300 осн.50-300 сталь КМ LO1114 КМ-Профиль

Консоль для потолочной стойки 300 мм, сталь КМ-профиль - это элемент крепления для металлических лотков, обеспечивающий прочную фиксацию на потолочных стойках без сварки. Продукт серии КМ-профиль подходит для монтажа инженерных систем в помещениях с умеренной влажностью, артикулы lo1114 и kst300 соответствуют одному изделию.

Назначение и область применения

Консоль для потолочной стойки 300 мм, сталь КМ-профиль используется для крепления металлических лотков, швеллеров и других конструкций к потолочным несущим стойкам. Подходит для сборки кабельных трасс, воздуховодов, трубопроводов и других инженерных систем внутри зданий. Применяется там, где требуется быстрая установка, высокая механическая прочность и отсутствие сварных швов.

Технические характеристики

• Несущая способность: 0,84 кН (эквивалентно около 84 кг равномерно распределённой нагрузки)
• Материал: сталь оцинкованная по методу Сендзимира - обеспечивает долговечную защиту от коррозии
• Толщина стенки: 2 мм - гарантирует жёсткость и устойчивость к деформации
• Ширина совместимого лотка: от 50 до 300 мм - поддерживает большинство типоразмеров лотков
• Цвет: серый - единый цветовой ряд с другими элементами системы КМ-профиль
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает использование в закрытых помещениях с контролируемым микроклиматом, включая холодные и влажные зоны, но не для открытых площадок
• Огнестойкость: да - материал не поддерживает горение, сохраняет целостность при температурном воздействии
• Исполнение: настенный кронштейн - предназначен для вертикального крепления к потолочным стойкам, не для горизонтального монтажа на стенах

Совместимость и монтаж

Консоль для потолочной стойки 300 мм, сталь КМ-профиль совместима с любыми лотками шириной 50–300 мм, а также с потолочными стойками серии КМ-профиль. Для крепления к стойке используются болты через два отверстия на нижней поверхности - форма усечённой трапеции обеспечивает точную центровку. Лоток крепится к верхней планке с профилированными отверстиями стандартными самонарезающими или болтовыми крепежами. Монтаж выполняется без сварки - всё собирается на метизах. Рекомендуется использовать крепёж того же класса прочности, что и рекомендовано производителем системы КМ-профиль.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению. Огнестойкость подтверждается свойствами основного материала - оцинкованной стали, которая не выделяет токсичных веществ при нагреве. Соответствует нормам безопасности для внутренних инженерных систем в зданиях. Несущая способность проверена в условиях статической нагрузки, согласно техническим условиям производителя.

Преимущества

• Высокая несущая способность - подходит для тяжёлых лотков с большим количеством кабелей
• Отсутствие сварки - снижает время монтажа, исключает риск повреждения покрытия
• Защита от коррозии - оцинкование по методу Сендзимира устойчиво к механическим повреждениям и длительной эксплуатации
• Готовые отверстия - ускоряют сборку, не требуют дополнительного сверления
• Единая система - совместима с другими компонентами КМ-профиль, обеспечивает стандартизированную сборку

Ограничения применения

• Не предназначена для наружного монтажа - даже при исполнении УХЛ3 не рассчитана на постоянное воздействие осадков, прямого солнца или агрессивной атмосферы
• Не подходит для химически агрессивных сред - например, в цехах с частым выбросом кислот, щелочей или паров растворителей
• Работает только с лотками шириной до 300 мм - более широкие конструкции требуют другой консоли
• Запрещено использовать как самостоятельную опору - должна всегда крепиться к потолочной стойке, а не к стене или перекрытию напрямую

Примеры использования

• Кабельные трассы в офисных зданиях - крепление лотков с силовыми и слаботочными кабелями к потолочным стойкам
• Производственные участки - монтаж лотков на технологических линиях, где нужна быстрая замена или модификация трасс
• Жилые и общественные здания - организация систем видеонаблюдения, связи, автоматизации в подвальных и технических этажах
• Административные корпуса - сборка инженерных сетей в серверных, кабельных шахтах, за потолочными плитами

Практические советы

• Перед монтажом проверьте соответствие ширины лотка - максимальная 300 мм, минимальная 50 мм; не используйте лотки вне этого диапазона
• При использовании болтов для крепления к стойке применяйте гроверы и шайбы - это предотвращает самоотвинчивание при вибрациях
• Не перегружайте консоль - максимальная нагрузка 0,84 кН; суммарный вес всех лотков и кабелей на одной консоли не должен превышать этот показатель
• При необходимости удлинения трассы - используйте только оригинальные элементы КМ-профиль, чтобы сохранить совместимость и не потерять несущую способность
• При работе в помещениях с повышенной влажностью (например, в бассейнах или теплицах) дополнительно проверяйте состояние цинкового покрытия каждые 1–2 года
