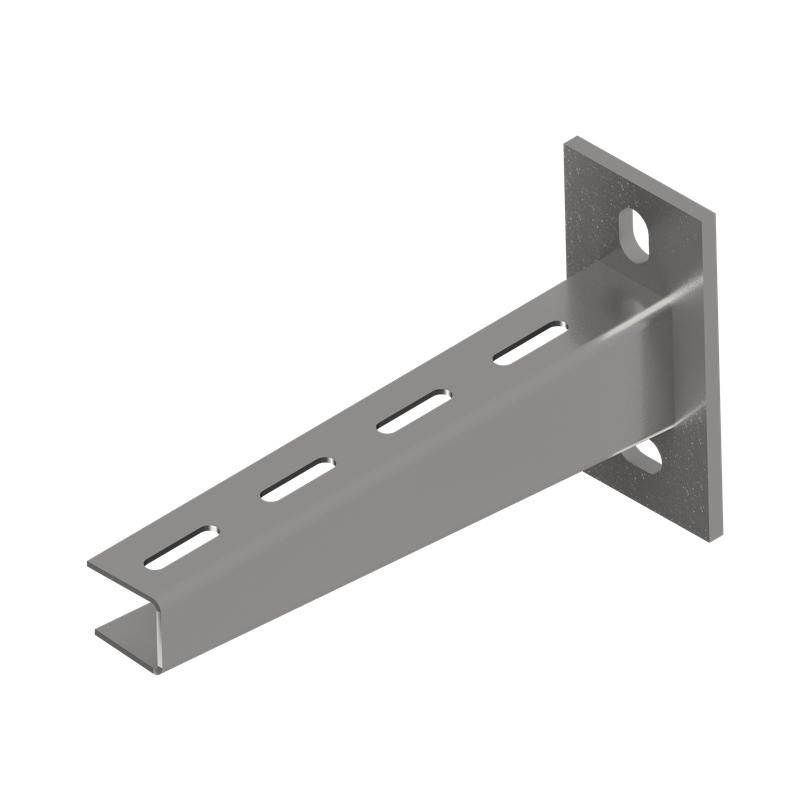

Консоль сварная усиленная 500 мм | KSU500 КМ-профиль LO14437

Консоль сварная усиленная 500 мм оцинкованная сталь КМ-профиль - это надёжный элемент крепления для тяжёлых кабельных трасс, предназначенный для настенного монтажа в помещениях. Благодаря повышенной жёсткости и оцинкованному покрытию, изделие обеспечивает долговечную работу в условиях умеренной нагрузки и сухих сред. Артикулы ksu500 и lo14437 соответствуют серии КМ-профиль.

Назначение и область применения

Консоль сварная усиленная 500 мм оцинкованная сталь КМ-профиль применяется для фиксации металлических кабельных лотков шириной от 50 до 500 мм к стенам, колоннам и другим вертикальным поверхностям. Подходит для систем, где требуется высокая несущая способность - например, в промышленных цехах, распределительных пунктах, серверных и на объектах энергетики. Изделие не требует сварки при установке - крепление осуществляется болтами или анкерами.

Технические характеристики

• Материал: сталь оцинкованная электрохимическим способом
• Толщина стенки: 2,5 мм - повышает жёсткость и устойчивость к деформации
• Несущая способность: 3,56 кН (около 360 кг статической нагрузки)
• Ширина совместимого лотка: 50–500 мм
• Цвет: серый
• Огнестойкость: да - выдерживает воздействие открытого пламени в рамках нормативов
• Тип монтажа: настенный
• Защитное покрытие: цинк - защищает от коррозии в сухих и слабоагрессивных средах

Совместимость и монтаж

Консоль сварная усиленная 500 мм оцинкованная сталь КМ-профиль совместима со всеми лотками серии КМ-профиль и другими стандартными металлическими лотками с подходящей шириной. Для монтажа используются крепёжные элементы: анкерные болты, дюбеля или химические анкеры - в зависимости от типа основания (бетон, кирпич, газоблок). Установка выполняется в два этапа: сначала крепятся сами консоли, затем на них фиксируются лотки. Расстояние между точками крепления рекомендуется не более 1,5 метра при максимальной нагрузке.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по классу исполнения УХЛ - допускает применение в закрытых помещениях с контролируемой влажностью. Огнестойкость подтверждена в рамках внутренних тестов производителя. Материал не содержит токсичных компонентов и безопасен при работе в зонах с персоналом.

Преимущества

• Высокая несущая способность - позволяет использовать для массивных кабельных трасс
• Усиленная конструкция - толщина 2,5 мм снижает риск прогиба даже при длинных пролётах
• Оцинкованное покрытие - продлевает срок службы в сравнении с обычной сталью
• Готовые отверстия под крепёж - ускоряет монтаж и исключает необходимость сверления
• Совместимость с ассортиментом КМ-профиль - обеспечивает единый стиль и надёжность всей системы

Ограничения применения

• Не предназначен для наружного монтажа - цинковое покрытие недостаточно для агрессивной среды (высокая влажность, солевой туман, химикаты)
• Не рекомендуется для использования в помещениях с постоянной конденсацией воды или влажностью выше 80%
• Запрещено применять в качестве опоры для трубопроводов, оборудования или других механических нагрузок, кроме кабельных лотков
• Не подходит для монтажа на деревянные или пластиковые поверхности - требует прочного основания (бетон, металл, камень)

Примеры использования

• Фиксация лотков с силовыми кабелями на заводах и АЭС
• Подвеска кабельных трасс в серверных комнатах крупных дата-центров
• Монтаж шинопроводов в промышленных залах с высокой плотностью проводки
• Установка в административных корпусах с многослойными кабельными маршрутами

Практические советы

• Перед монтажом проверьте соответствие ширины лотка - она должна попадать в диапазон 50–500 мм; слишком узкий или широкий лоток может не зафиксироваться надёжно
• При использовании в длинных маршрутах (более 3 м) увеличьте количество кронштейнов - шаг не более 1,5 м
• Для бетонных стен используйте анкерные болты M10–M12; для кирпича - химические анкеры
• Не затягивайте крепёж с избыточным усилием - это может повредить резьбу в оцинкованном материале
• Проверяйте целостность цинкового слоя после транспортировки - при наличии глубоких царапин рекомендуется обработка антикоррозийным составом
