Консоль сварная усиленная тяжелая KSUT200 HD осн.50-200 сталь гор. оцинк. КМ LO1552 КМ-Профиль

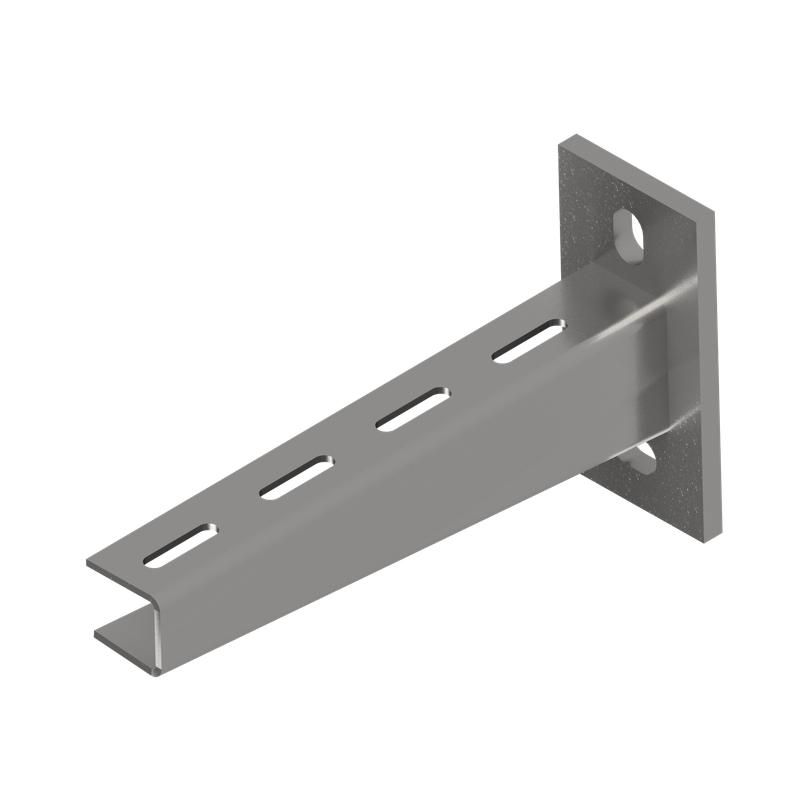

Консоль сварная усиленная тяжелая 200 мм горячеоцинкованная КМ-профиль - это надёжный элемент системы КМ® для крепления металлических кабельных лотков на вертикальных поверхностях при высоких механических нагрузках. Продукт предназначен для долговечного монтажа в агрессивных условиях, где важны прочность и коррозионная устойчивость.

Назначение и область применения

Консоль сварная усиленная тяжелая 200 мм горячеоцинкованная КМ-профиль применяется для фиксации кабельных лотков шириной до 200 мм на стенах, стойках или профилях. Подходит для установки в местах с повышенными требованиями к нагрузке и защите от коррозии - например, на производствах, в тоннелях, на открытых площадках, в помещениях с высокой влажностью.

Технические характеристики

• Несущая способность: 5,79 кН - позволяет удерживать тяжёлые кабельные трассы с плотной укладкой проводов и кабелей;
• Материал: сталь оцинкованная с толщиной 2,5 мм - обеспечивает жёсткую и ударопрочную конструкцию;
• Покрытие: горячее цинкование по ГОСТ 9.307-89 - создаёт сплошной защитный слой против коррозии;
• Ширина совместимого лотка: 50–200 мм - подходит для большинства стандартных лотков;
• Тип кронштейна: настенный - монтируется исключительно к вертикальным плоскостям;
• Климатическое исполнение: О1/О4 - рассчитана на работу в условиях умеренного и холодного климата, с возможностью эксплуатации под открытым небом;
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности;
• Цвет: серый - единый цветовой ряд для систем КМ®, удобен для визуального контроля.

Совместимость и монтаж

Консоль сварная усиленная тяжелая 200 мм горячеоцинкованная КМ-профиль крепится к поверхности с помощью болтов, анкеров или химических крепёжных элементов - сварка не требуется. Совместима со всеми лотками серии КМ-профиль, имеющими стандартные отверстия для крепления. Установка выполняется перпендикулярно стене; расстояние между точками крепления зависит от нагрузки и типа основания. Для лотков максимальной ширины (200 мм) рекомендуется использовать минимум две консоли на один участок трассы.

Безопасность и стандарты

• Горячее цинкование соответствует ГОСТ 9.307-89 - гарантирует срок службы более 25 лет в атмосферных условиях;
• Климатическое исполнение О1/О4 - соответствует ГОСТ 15150-69, допускает эксплуатацию при температуре от –40C до +40C;
• Огнестойкость подтверждена тестированием материалов - не выделяет токсичных газов при нагреве;
• Не содержит свинца, фталатов и других запрещённых веществ - безопасна для здоровья и окружающей среды.

Преимущества

• Высокая несущая способность - подходит для тяжёлых кабельных систем, включая силовые кабели и медные шины;
• Усиленная конструкция - толщина 2,5 мм и сварной шов обеспечивают минимальный прогиб даже при максимальной нагрузке;
• Защита от коррозии - горячее цинкование сохраняет целостность даже при повреждении покрытия во время монтажа;
• Легкий монтаж - не требует сварочных работ, что снижает трудозатраты и риск возгорания на объекте;
• Совместимость с системой КМ-профиль - легко интегрируется в существующие кабельные трассы без адаптеров.

Ограничения применения

• Не предназначена для крепления к горизонтальным поверхностям - только к вертикальным стенам и стойкам;
• Не рекомендуется для использования в зонах с постоянным воздействием кислот, щелочей или морской воды - хотя цинк устойчив, длительный контакт с агрессивными жидкостями снижает срок службы;
• Подходит только для лотков шириной до 200 мм - использование с более широкими лотками нарушает равномерность распределения нагрузки;
• При монтаже на бетон с высокой пористостью необходимо применять специальные анкеры - обычные дюбели могут не выдержать нагрузку.

Примеры использования

• Фиксация лотков с силовыми кабелями на заводах и АЭС;
• Монтаж кабельных трасс в тоннелях метрополитена и железнодорожных путях;
• Установка на внешних фасадах зданий - особенно в регионах с высокой влажностью и перепадами температур;
• Распределительные пункты и подстанции, где необходима надёжная защита от влаги и механических повреждений.

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстий в консоли и крепёжных элементах - типоразмер M10/M12 наиболее распространён;
• При использовании на открытом воздухе убедитесь, что крепление выполнено на несущей стене, а не на облицовке или гипсокартоне;
• Для длинных участков трассы (более 3 м) используйте консоли через каждые 1,5–2 м - это предотвратит провисание лотка;
• При необходимости можно комбинировать эту консоль с другими элементами серии КМ-профиль - например, с угловыми переходниками или креплениями для вертикальных стоек;
• Хранить изделие следует в сухом месте - даже оцинкованная сталь может терять защитные свойства при длительном контакте с влагой и солью.
