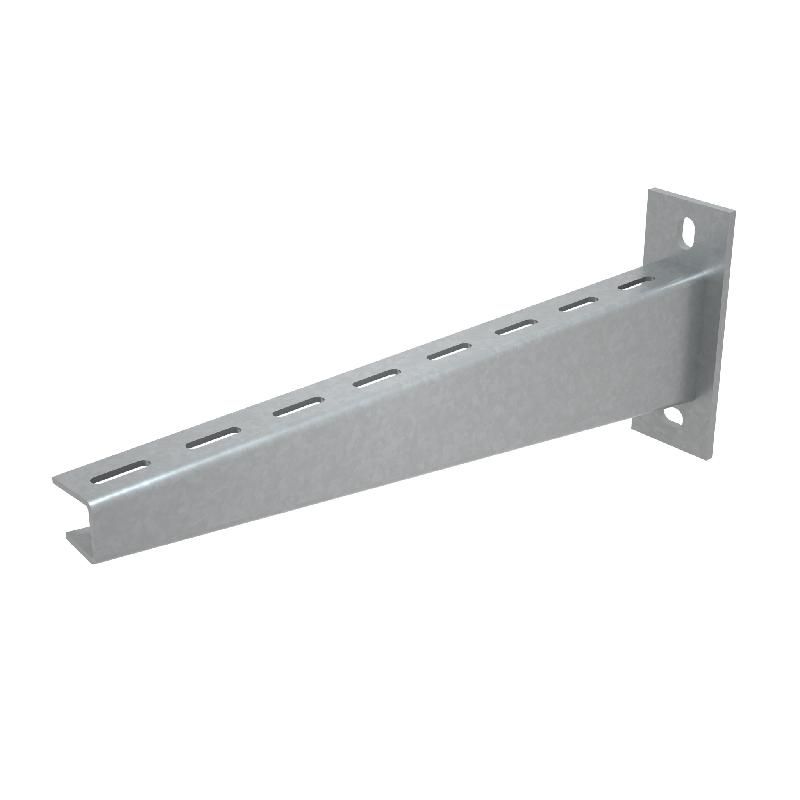

Консоль сварная усиленная тяжелая KSUT800 осн.800 КМ LO15363 КМ-Профиль

Консоль сварная усиленная тяжелая KSUT800 основание 800 КМ от бренда КМ-Профиль - это надёжный элемент системы КМ®, предназначенный для крепления тяжёлых металлических кабельных лотков к вертикальным поверхностям. Применяется в помещениях с сухим климатом и умеренной агрессивностью среды.

Назначение и область применения

Консоль сварная усиленная тяжелая KSUT800 основание 800 КМ служит для монтажа кабельных трасс, которые испытывают значительную механическую нагрузку - например, при использовании широких или длинных лотков с большим количеством кабелей. Подходит для установки на стены, стойки и профили в промышленных зонах, цехах, распределительных пунктах, серверных и других закрытых объектах. Не рекомендовано применение на открытом воздухе или в условиях повышенной влажности, химической агрессии или перепадов температур.

Технические характеристики

• Основание: 800 мм - длина опорной части, обеспечивающей равномерное распределение нагрузки;
• Материал: сталь с электрохимическим цинкованием - защищает от коррозии в сухих внутренних условиях;
• Тип конструкции: сварная усиленная - повышена жесткость и устойчивость к деформации под тяжестью лотков;
• Метод крепления: болтовое соединение - не требует сварки при установке;
• Климатическое исполнение: УХЛ4 по ГОСТ 15150-69 - допустимо использование в помещениях с контролируемым микроклиматом.

Совместимость и монтаж

Консоль сварная усиленная тяжелая KSUT800 основание 800 КМ совместима с металлическими лотками серии КМ® и другими системами, имеющими стандартные отверстия для крепления на расстоянии до 800 мм. Для монтажа используются анкерные болты, дюбеля или крепёж, соответствующий типу основания (бетон, кирпич, металл). Расстояние между точками крепления консоли к поверхности зависит от массы лотка - рекомендуется минимум два крепления на каждые 400–500 мм длины. Не применяйте саморезы для тяжёлых нагрузок - они недостаточно прочны.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению УХЛ4. Цинковое покрытие обеспечивает антикоррозийную защиту в рамках заявленных условий эксплуатации. Соответствие нормам безопасности достигается за счёт жёсткой конструкции, исключающей прогиб и провисание при максимальной нагрузке.

Преимущества

• Высокая несущая способность благодаря усиленной сварной конструкции;
• Удобство монтажа - отсутствие необходимости в сварочных работах;
• Равномерное распределение веса лотка по всей длине основания 800 мм;
• Стандартная геометрия - легко интегрируется в существующие системы КМ®;
• Цинковое покрытие продлевает срок службы в сухих помещениях.

Ограничения применения

• Не предназначен для открытых площадок, улиц, подвалов с постоянной сыростью;
• Не выдерживает воздействие кислот, щелочей, солевых растворов - не используйте в химических цехах;
• Запрещён монтаж на несущие конструкции из легкоплавких материалов (например, гипсокартон без укрепления);
• Не заменяет кронштейны с меньшей длиной - при малых нагрузках лучше использовать более компактные модели.

Примеры использования

• Крепление лотков с силовыми кабелями на производственных линиях;
• Подвеска кабельных трасс в распределительных щитовых и машинных залах;
• Монтаж шинопроводов и кабельных каналов в офисных комплексах с высокой плотностью коммуникаций;
• Фиксация лотков на стальных стойках в телекоммуникационных шкафах.

Практические советы

• Перед монтажом проверьте, что толщина стены или профиля позволяет установить крепёж нужной длины - минимальная глубина фиксации должна составлять 40 мм;
• При установке нескольких консолей на одной линии соблюдайте одинаковый шаг - это предотвращает перекос лотка;
• Для лотков длиной более 2 метров используйте минимум три точки крепления - одна посередине и две по краям;
• Проверяйте целостность цинкового покрытия после транспортировки - при наличии повреждений обработайте участки специальной краской для цинка;
• Консоль KSUT800 основание 800 КМ - не универсальный элемент; если нагрузка ниже 50 кг/м, рассмотрите менее массивные варианты для экономии материала и стоимости.
