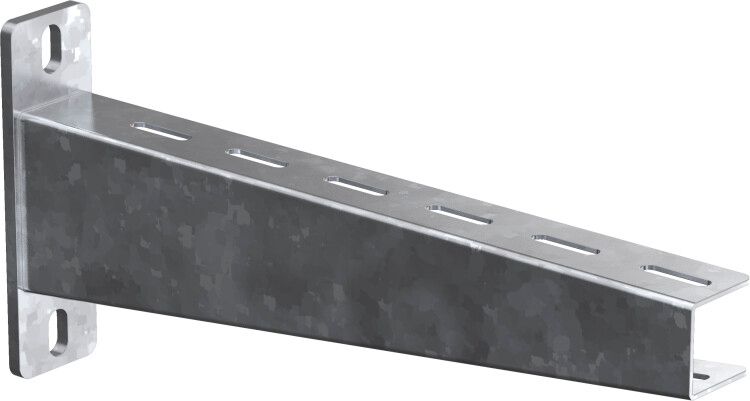

Консоль усиленная NKU 300 HDZ | CLW10-NKU-300-020-4-HDZ IEK

Консоль усиленная NKU300 сталь горячеоцинкованная от IEK - надёжный элемент системы подвесов для крепления металлических лотков к потолочным или настенным конструкциям. Артикул clw10-nku-300-020-4-hdz предназначен для тяжёлых нагрузок и работает в агрессивной среде благодаря защите от коррозии.

Назначение и область применения

Консоль усиленная NKU300 сталь горячеоцинкованная используется для фиксации металлических лотков - как прокатных, так и проволочных - к несущим поверхностям здания: потолкам, стенам, колоннам. Применяется в промышленных объектах, энергообъектах, на заводах и в производственных помещениях, где требуется устойчивая и долговечная система кабельной трассы.

Технические характеристики

• Несущая способность: 360 кН - выдерживает значительные весовые нагрузки, включая заполненные лотки с кабелями и проводами;
• Материал: сталь оцинкованная - обеспечивает прочность и устойчивость к механическим воздействиям;
• Защитное покрытие: горячее цинкование - слой цинка нанесён методом погружения в расплав, что создаёт плотную, равномерную и долговечную антикоррозийную защиту;
• Способ монтажа: потолочный - крепится к перекрытиям через анкерные болты или закладные элементы;
• Тип кронштейна: настенный и опорный - позволяет использовать как вертикально, так и горизонтально;
• Тип соединения: винтовое - сборка осуществляется с помощью гаек и болтов, обеспечивающих жёсткую и разборную связь;
• Срок службы: 20 лет - рассчитана на длительную эксплуатацию без замены при соблюдении условий установки;
• Цвет: серый - соответствует цветовой гамме промышленного оборудования;
• Нормативный документ: ГОСТ 14918-80 - соответствие требованиям к системам подвесов для кабельных лотков.

Совместимость и монтаж

Консоль усиленная NKU300 сталь горячеоцинкованная совместима с лотками, соответствующими ГОСТ 14918-80, в том числе с лотками серии CLW HDZ. Для монтажа необходимы болты M12–M16 (не входят в комплект) и крепёжные элементы для бетона или металлоконструкций. Установка выполняется с использованием уровня и шаблона для равномерного шага между консолями. Расстояние между точками крепления зависит от массы лотка и типа кабелей - рекомендуется не более 1,5 метра при максимальной нагрузке.

Безопасность и стандарты

Произведена в соответствии с ГОСТ 14918-80, который регламентирует параметры безопасности, прочности и устойчивости систем подвесов для кабельных лотков. Горячее цинкование повышает безопасность эксплуатации в условиях повышенной влажности, химической активности и температурных перепадов. Консоль не содержит опасных материалов и соответствует нормам экологичности.

Преимущества

• Высокая несущая способность - подходит для массивных лотков с большим числом кабелей;
• Устойчивость к коррозии - цинковое покрытие сохраняет целостность даже в сырых и агрессивных средах;
• Долговечность - срок службы 20 лет снижает затраты на обслуживание и замену;
• Гибкость монтажа - возможность установки как на потолок, так и на стену;
• Совместимость с другими элементами серии CLW HDZ - легко формируется единая система кабельной трассы.

Ограничения применения

• Не применяется в условиях постоянного погружения в жидкость - хотя цинкование защищает от влаги, длительное нахождение под водой недопустимо;
• Не рекомендуется для использования в средах с высокой концентрацией кислот или щелочей - возможна химическая эрозия цинкового слоя;
• Требуется предварительный расчёт нагрузки - превышение 360 кН приведёт к деформации или отказу;
• Не подходит для монтажа на деревянные или пластиковые основания - требуются жёсткие бетонные или металлические конструкции.

Примеры использования

• Подвеска лотков с силовыми кабелями на производственной линии в металлургическом цехе;
• Фиксация кабельных каналов в подземном паркинге с высокой влажностью;
• Монтаж трассы управления на электростанции или трансформаторной подстанции;
• Установка в пищевых производствах - при отсутствии прямого контакта с агрессивными моющими средствами.

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны точно совпадать с диаметром используемых болтов (обычно 12–16 мм);
• При установке на бетон используйте анкерные болты класса прочности не ниже 8.8;
• Не допускайте перекосов при затяжке - это снижает несущую способность;
• Для длинных участков трассы делайте компенсационные переходы каждые 10–15 метров, чтобы избежать напряжений;
• Консоль NKU300 от IEK лучше сочетать с лотками того же производителя - гарантируется точное совмещение крепёжных элементов.
