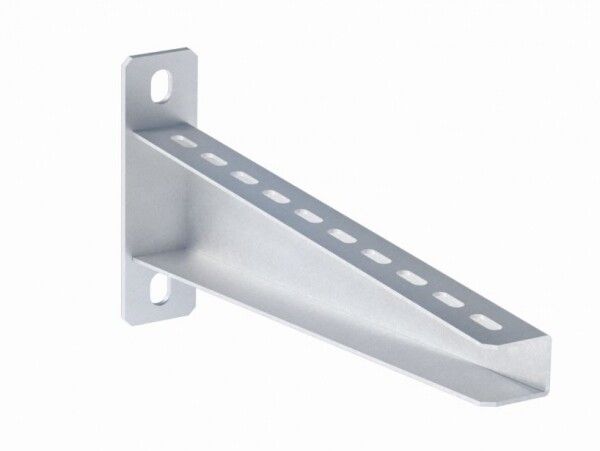

Консоль усиленная осн.200 2.5мм сталь HDZ гор. оцинк. EKF ky200

Консоль усиленная основание 200 мм, сталь 2.5 мм, горячее цинкование HDZ, серия EKF PROxima - надёжный крепёжный элемент для установки металлических кабельных лотков на стены или опоры. Применяется в промышленных, медицинских и общественных объектах, где требуется высокая механическая прочность и долговечность. Артикул ky200 из серии EKF PROxima соответствует требованиям жёстких условий эксплуатации.

Назначение и область применения

Консоль усиленная основание 200 мм, сталь 2.5 мм, горячее цинкование HDZ, серия EKF PROxima предназначена для крепления кабельных лотков к вертикальным поверхностям - стенам, колоннам, несущим конструкциям. Подходит для тяжёлых нагрузок и длительной работы в агрессивных средах. Используется в промышленности, больницах, научных лабораториях, школах, офисах и других зданиях с высокой плотностью кабельных трасс.

Технические характеристики

• Несущая способность: 370 кН - выдерживает значительные весовые нагрузки, включая заполненные лотки с кабелями и проводами;
• Основание: 200 мм - позволяет устанавливать лотки шириной до 200 мм;
• Материал: сталь толщиной 2,5 мм - обеспечивает жёсткую и деформационно-устойчивую конструкцию;
• Покрытие: горячее цинкование HDZ - защищает от коррозии даже в условиях повышенной влажности, химических паров и перепадов температур;
• Угол регулировки: 0–90° - даёт возможность фиксировать лоток под любым углом к поверхности;
• Исполнение: настенный и опорный кронштейн - можно крепить как к стене, так и к профилю или другому несущему элементу;
• Цвет: серый - сочетается с большинством типов металлических лотков EKF;
• Гарантийный срок: 84 месяца - подтверждает долговечность материала и качества изготовления.

Совместимость и монтаж

Консоль усиленная основание 200 мм, сталь 2.5 мм, горячее цинкование HDZ, серия EKF PROxima совместима со всеми лотковыми системами EKF: листовыми, лестничными и проволочными. Установка выполняется с помощью болтов или закладных элементов в зависимости от типа поверхности. Для монтажа на бетонную стену рекомендуется использовать анкерные болты M10–M12. На металлоконструкции - самонарезающие или болтовые крепления. Крепление к профилю требует предварительного сверления отверстий под шпильки или гайки. Учитывайте посадочный диаметр и шаг крепёжных отверстий - они стандартизированы под комплектацию EKF.

Безопасность и стандарты

Консоль соответствует требованиям безопасности для промышленного оборудования. Горячее цинкование HDZ обеспечивает электроизоляционные свойства и снижает риск коррозионного повреждения, что важно для соблюдения норм ПУЭ и ГОСТ Р 50571. Конструкция не содержит острых кромок, исключает травмы при обслуживании. Сертификаты соответствия доступны на сайте производителя EKF.

Преимущества

• Высокая несущая способность - подходит для массивных кабельных трасс с большим числом проводов;
• Защита от коррозии - горячее цинкование увеличивает срок службы в 2–3 раза по сравнению с гальванизацией;
• Регулируемый угол - позволяет адаптировать направление лотка под существующие коммуникации;
• Универсальное крепление - один элемент заменяет несколько видов кронштейнов;
• Долгий гарантийный срок - 7 лет - указывает на проверенную надёжность в реальных условиях.

Ограничения применения

Не применяется в условиях постоянного погружения в воду - хотя покрытие HDZ устойчиво к влаге, не является герметичным. Не предназначен для крепления к деревянным или пластиковым поверхностям без предварительной установки металлических вставок. Недопустимо использование в качестве самостоятельного несущего элемента - всегда должен использоваться в связке с лотком или профилем. Температурный диапазон ограничен рабочими условиями стали - не рекомендуется для экстремально низких (-50C и ниже) или высоких (+100C и выше) температур без дополнительной защиты.

Примеры использования

• Крепление лотков в цехах с конвейерами - удерживает тяжёлые пучки силовых кабелей;
• Подвеска кабельных трасс в больничных помещениях - обеспечивает чистоту и безопасность при частой уборке;
• Фиксация лотков в лабораториях - устойчив к воздействию химикатов и влажности;
• Обустройство кабельных каналов в учебных корпусах - легко монтируется и служит десятилетиями.

Практические советы

• Перед монтажом проверьте, чтобы ширина лотка не превышала 200 мм - иначе возникнет перегрузка;
• При установке на бетон используйте анкеры класса 8.8 и контролируйте глубину забивания;
• Для длинных участков трассы расстояние между консолями не должно превышать 1,5 метра - особенно при заполнении лотка более чем на 60%;
• Не затягивайте крепления слишком сильно - это может вызвать деформацию стальной пластины;
• Артикул ky200 из серии EKF PROxima лучше заказывать в комплекте с другими элементами системы - это гарантирует точное соответствие размеров и совместимости.
