Консоль усиленная NKU 400 HDZ | CLW10-NKU-400-025-4-HDZ IEK

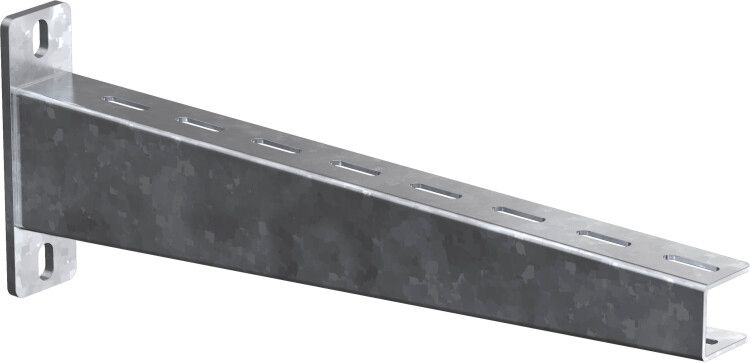

Консоль усиленная NKU 400 HDZ сталь от IEK - надёжный кронштейн для крепления металлических лотков на стенах и опорных конструкциях. Артикул clw10-nku-400-025-4-hdz обеспечивает устойчивую фиксацию при нагрузках до 350 кН, что делает её подходящей для тяжёлых систем прокладки кабеля в промышленных объектах.

Назначение и область применения

Консоль усиленная NKU 400 HDZ сталь используется для монтажа металлических лотков - как прокатных, так и проволочных - на вертикальных поверхностях: стенах, колоннах, несущих балках. Применяется в промышленных помещениях, на заводах, в энергообъектах, где требуется высокая механическая прочность и долгий срок службы крепёжной системы.

Технические характеристики

• Материал: сталь - обеспечивает жёсткость и устойчивость к деформациям
• Несущая способность: 350 кН - выдерживает тяжёлые лотки с большим количеством кабелей
• Исполнение: настенный и опорный кронштейн - позволяет использовать как для крепления к стене, так и к горизонтальным несущим элементам
• Защитное покрытие: горячее цинкование - защищает от коррозии даже в агрессивных средах
• Способ монтажа: настенный - крепится болтами к стеновой поверхности
• Тип соединения: винтовое - удобно для сборки и последующего обслуживания
• Цвет: серый - соответствует цвету большинства металлических лотков
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Соответствие нормативам: ГОСТ 14918-80 - подтверждает соответствие требованиям к силовым конструкциям

Совместимость и монтаж

Консоль усиленная NKU 400 HDZ сталь совместима с лотками, имеющими стандартную ширину и шаг крепёжных отверстий, предусмотренные в серии CLW HDZ. Для установки требуются болты M12–M16 (не входят в комплект). Монтаж выполняется на прочные несущие основания: бетон, кирпич, стальные конструкции. Убедитесь, что глубина анкерного крепления достаточна для передачи всей нагрузки 350 кН. Не используйте для крепления на гипсокартоне, пеноблоке или других слабых материалах.

Безопасность и стандарты

Произведено в соответствии с ГОСТ 14918-80 - стандартом для крепёжных элементов систем подвеса кабельных лотков. Горячее цинкование соответствует требованиям к антикоррозийной защите в условиях повышенной влажности и химической активности. Конструкция не содержит острых кромок, исключает риск повреждения кабелей при монтаже.

Преимущества

• Высокая несущая способность - подходит для массивных лотков с плотной укладкой кабелей
• Усиленная конструкция - снижает риск прогиба при длительной нагрузке
• Горячее цинкование - продлевает жизнь изделия в сырых, агрессивных и открытых помещениях
• Стандартизированное исполнение - гарантирует совместимость с другими элементами серии CLW HDZ
• Долгий срок службы - экономит затраты на замену и ремонт

Ограничения применения

• Не предназначен для крепления на несущих конструкциях с динамическими или ударными нагрузками (например, вибрационное оборудование без демпфирования)
• Не рекомендуется для использования в местах постоянного контакта с открытым пламенем или температурой выше +100 C
• Не применяется для крепления к деревянным, пластиковым или легкоплавким материалам
• Требуется предварительный расчёт нагрузки на стену - сама консоль выдерживает 350 кН, но основание должно быть рассчитано на эту же величину

Примеры использования

• Фиксация лотков в цехах металлургических заводов
• Подвеска кабельных трасс в подстанциях и распределительных пунктах
• Прокладка силовых кабелей в логистических терминалах с высокой плотностью оборудования
• Монтаж в тоннелях, эстакадах и других закрытых инженерных сооружениях

Практические советы

• Перед монтажом проверьте, чтобы отверстия на консоли точно совпадали с отверстиями на лотке - допуск не более +-1 мм
• Используйте шайбы и гайки с противоскручивающим эффектом при больших вибрациях
• При групповом монтаже выставляйте все консоли в одной плоскости - это упрощает укладку кабелей и снижает риск перегрузки одного элемента
• Для лотков шириной свыше 400 мм рекомендуется увеличивать частоту крепления - одна консоль на каждые 1,5 метра длины
• Артикул clw10-nku-400-025-4-hdz - выбирайте именно этот вариант, если нужна максимальная прочность и защита от коррозии; другие модели серии могут иметь меньшую несущую способность
