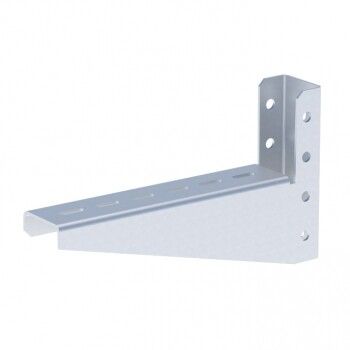

Кронштейн с опорой осн. 200мм (2мм) | kop200 EKF

Кронштейн с опорой основание 200мм (2мм) сталь от EKF - надёжный элемент крепления для металлических лотков EKF-Line, обеспечивающий жёсткую фиксацию кабельной трассы на стене или потолке. Артикул kop200 подходит для промышленных, медицинских и общественных объектов, где требуется долговечная и устойчивая система подвеса.

Назначение и область применения

Кронштейн с опорой основание 200мм (2мм) сталь предназначен для крепления металлических лотков EKF-Line к вертикальным или горизонтальным поверхностям. Он используется там, где нужна прочная, несущая опора для кабельных трасс - например, в цехах, серверных помещениях, больницах, школах и административных зданиях. Подходит для листовых, лестничных и проволочных лотков шириной до 200 мм.

Технические характеристики

• Тип изделия: Кронштейн с опорой основание
• Материал: Сталь толщиной 2 мм
• Ширина лотка: 200 мм
• Исполнение: Зажимная консоль - позволяет закрепить лоток без сверления
• Угол регулировки: 0–90° - можно установить под любым углом, включая горизонтальное положение
• Покрытие: Цинк - защищает от коррозии, повышает долговечность
• Цвет: Серый
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Кронштейн kop200 совместим со всеми типами металлических лотков из серии EKF-Line: листовыми, лестничными и проволочными. Установка выполняется в три этапа:

1. Фиксируйте кронштейн к поверхности (стена, потолок) с помощью анкеров или дюбелей - подходят стандартные крепёжные элементы M8–M10.
2. Вставьте боковые выступы лотка в зажимную часть кронштейна.
3. Зафиксируйте лоток поворотом зажимного механизма - он автоматически плотно прилегает к нижней грани лотка.

Не требует сверления самого лотка. Монтаж возможен даже в условиях ограниченного доступа.

Безопасность и стандарты

Кронштейн соответствует требованиям безопасности для электромонтажных систем в промышленных и общественных зонах. Покрытие цинком обеспечивает соответствие нормам по коррозионной стойкости в соответствии с ГОСТ 9.306. Продукция сертифицирована в рамках системы EKF-Line, что гарантирует совместимость и безопасность при использовании в составе целых кабельных систем.

Преимущества

• Высокая несущая способность благодаря стальной основе толщиной 2 мм
• Регулируемый угол 0–90° даёт гибкость при прохождении трасс через перекрытия, колонны и наклонные поверхности
• Зажимная конструкция исключает необходимость дополнительных креплений на лотке - снижает время монтажа
• Цинковое покрытие предотвращает ржавчину даже во влажных средах
• Совместимость с всей серией EKF-Line - возможность расширения системы без замены комплектующих

Ограничения применения

• Не предназначается для крепления лотков шириной более 200 мм - возможен прогиб или деформация
• Не рекомендуется использовать в агрессивных химических средах (например, в кислотных цехах) - цинковое покрытие имеет ограниченную устойчивость к сильным щелочам и кислотам
• Подходит только для металлических лотков; несовместим с пластиковыми или композитными системами
• Не является самостоятельным несущим элементом - требует надёжного крепления к несущей конструкции (бетон, металл, кирпич); не применяется на гипсокартоне без усиления

Примеры использования

• Крепление лотка 200 мм вдоль стены в производственном цехе для прокладки силовых кабелей к станкам
• Установка на потолке в медицинском учреждении для организации кабельных трасс между оборудованием
• Фиксация лотка под наклоном в учебной лаборатории для демонстрации принципов кабельной разводки
• Обустройство кабельных путей в офисных зданиях с высокими требованиями к эстетике и надёжности

Практические советы

• Перед монтажом проверьте, чтобы ширина лотка точно соответствовала 200 мм - допуск +-1 мм допустим, больше - риск неплотного прилегания
• При установке на бетон используйте анкерные болты M8, глубина заделки - минимум 40 мм
• Если кронштейн будет установлен в местах с повышенной влажностью (например, в подвале), дополнительно обработайте места крепления антикоррозийным составом
• Для длинных участков трассы рекомендуется шаг крепления не более 1,5 метра - особенно при заполнении лотка тяжёлыми кабелями
• Артикул kop200 часто заказывают в паре с угловыми переходниками EKF-Line - так создаются сложные маршруты без лишних соединителей
