Контакт дополнительный бокового монтажа для контакторов DSC 2НО монтаж к доп.контакту DSCSA YON DSCSA20X ДКС

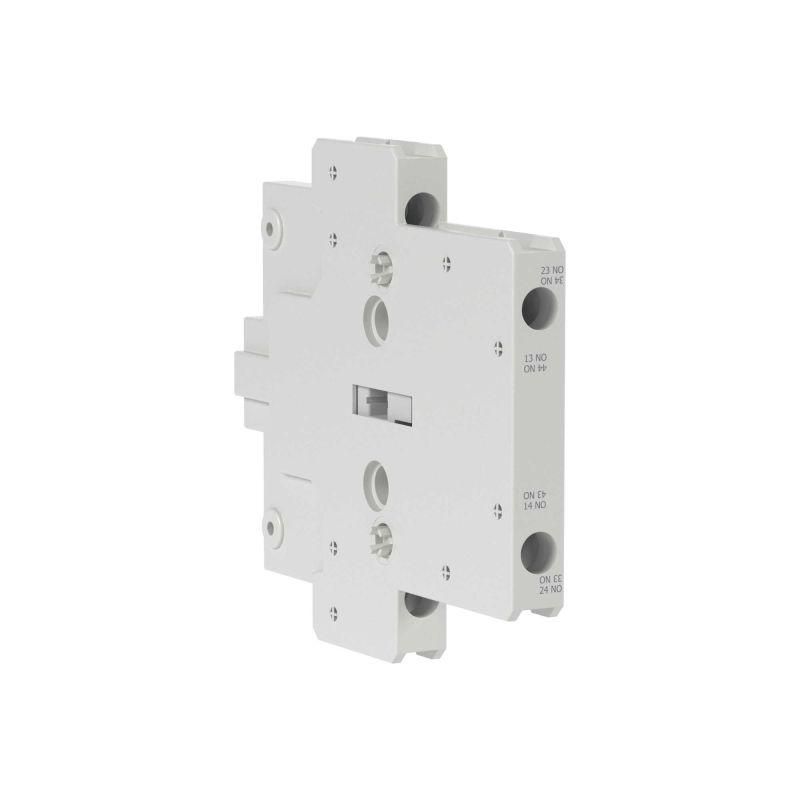

Дополнительный контакт бокового монтажа для контакторов DSC 2 нормально открытых монтаж к дополнительному контакту DSCSA, DKC - это модульное устройство, предназначенное для расширения функционала контакторов серии DSC путём добавления двух нормально открытых контактов. Продукт совместим с контактными группами DSCSA и DKC, обеспечивает надёжное винтовое подключение и легко монтируется без инструментов. Артикул dscsa20x соответствует модели с двумя НО-контактами и защитой IP20.

Назначение и область применения

Этот дополнительный контакт используется для передачи сигнала состояния контактора в цепи управления, автоматизации или контроля. Он позволяет отслеживать, включён ли основной контактор, например, для индикации на панели, подключения реле времени, защиты или системы сбора данных. Подходит для установки на контакторы DSC серий 9–105 А, особенно там, где требуется компактное решение без изменения габаритов корпуса. Часто применяется в щитах управления станков, насосов, систем вентиляции и конвейеров.

Технические характеристики

• Тип контактов: 2 нормально открытых (НО)
• Номинальный рабочий ток: 10 А при переменном токе AC-15, 230 В
• Способ монтажа: боковой - устанавливается на сторону контактора DSC
• Тип подключения: винтовые зажимы - подходят для проводов до 2,5 мм2
• Степень защиты: IP20 - предотвращает случайное прикосновение к токоведущим частям, но не защищает от пыли и воды
• Идентификация: имеет маркер для быстрого определения контакта в сложных панелях

Совместимость и монтаж

Устройство совместимо исключительно с контактными модулями DSCSA и DKC, установленными на контакторы DSC009–DSC105. Монтаж выполняется без инструментов: контактная группа просто защёлкивается на боковую поверхность контактора до характерного щелчка. Перед установкой проверьте, что основной контактор выключен и отключён от сети. После фиксации затяните винты подключения - момент не требует точного регулирования, достаточно плотного контакта.

Безопасность и стандарты

Защита IP20 соответствует требованиям безопасности для внутренней установки в закрытых электрошкафах. Конструкция исключает доступ к токоведущим элементам при закрытом корпусе контактора. Соответствует общим нормам IEC/EN 60947-4-1 для вспомогательных контактов. Не предназначено для работы во взрывоопасных средах или на открытом воздухе.

Преимущества

• Монтаж без инструментов - экономит время при сборке и обслуживании
• Чёткая идентификация - снижает риск ошибок при диагностике в многоконтакторных шкафах
• Высокая механическая надёжность - контакты рассчитаны на 10 А, что покрывает большинство задач управления
• Компактность - не увеличивает ширину сборки, сохраняет стандартизированный форм-фактор

Ограничения применения

• Не работает с другими сериями контакторов - только DSC009–DSC105 с модулями DSCSA/DKC
• IP20 не допускает использование вне герметичных шкафов - запрещена установка в сырых, пыльных или наружных условиях
• Подходит только для цепей управления - не предназначен для коммутации силовых нагрузок выше 10 А
• Не поддерживает монтаж сверху или снизу - только боковая установка

Примеры использования

• На станке: сигнал “контактор включён” подаётся на индикаторную лампу и PLC
• В системе вентиляции: один из контактов управляет реле аварийной остановки при перегреве
• В распределительном щите: два контакта используются для параллельного подключения световой индикации и сигнализации в центральный пункт

Практические советы

• Перед установкой убедитесь, что на контакторе есть свободное место для бокового модуля - некоторые версии DSC уже оснащены встроенными контактами
• При подключении используйте жилы сечением 0,5–2,5 мм2; более толстые провода не войдут в зажим
• Обязательно пометьте провода, идущие к этому контакту - даже с маркером на корпусе, путаница возможна при массовом обслуживании
• Проверяйте целостность контактов тестером после монтажа - иногда защёлкивание происходит не полностью, и контакт остаётся разомкнутым
• Запасные единицы dscsa20x рекомендуется хранить рядом с оборудованием - они часто нужны при ремонте, а срок доставки может составить несколько дней
