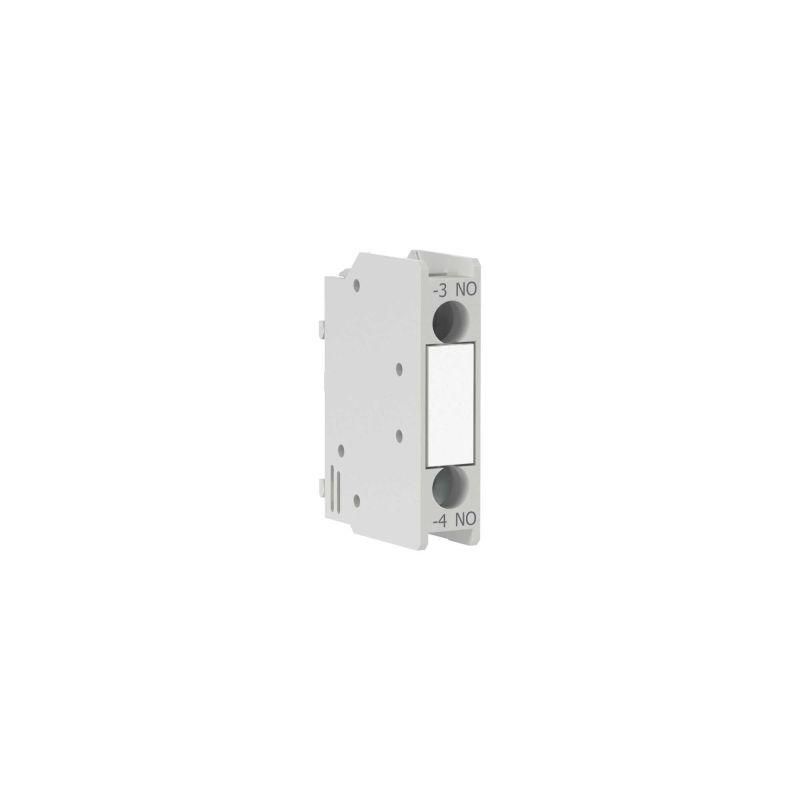

Контакт дополнительный фронтального монтажа для контакторов DSC 1НЗ с задержкой на размыкание YON DSCFA01DB ДКС

Дополнительный контакт фронтального монтажа для контакторов DSC 1НЗ с задержкой на размыкание - это модульное устройство от бренда DKC (арт. dscfa01db), предназначенное для расширения функционала контакторов серии DSC. Он обеспечивает выдержку времени перед размыканием цепи, что полезно в системах, где требуется плавная остановка оборудования после отключения основной катушки.

Назначение и область применения

Этот контакт используется для создания временной задержки при отключении нагрузки - например, чтобы двигатель продолжал работать несколько секунд после отключения питания катушки контактора. Подходит для установки на контакторы DSC009-105. Применяется в автоматических системах: конвейерах, насосах, вентиляторах, станках, где важно избежать резкого отключения.

Технические характеристики

• Тип контакта: один нормально разомкнутый (НО) контакт
• Номинальный ток: до 10 А при переменном токе 230 В (AC-15)
• Метод подключения: винтовые зажимы - надёжное и проверенное решение для постоянных соединений
• Степень защиты: IP20 - предотвращает случайное прикосновение к токоведущим частям, но не защищает от пыли и влаги
• Способ монтажа: фронтальный - устанавливается прямо на лицевую сторону контактора
• Идентификатор: имеет маркер для быстрого визуального определения в панели управления

Совместимость и монтаж

Устройство совместимо исключительно с контакторами DSC009–DSC105 серий, имеющими соответствующий фронтальный разъём. Монтируется без инструментов: просто защёлкивается на корпус контактора до характерного щелчка. Отсоединить можно тем же способом - потянуть на себя. Не требует сверления, крепления болтами или перенастройки проводки.

Безопасность и стандарты

Защита класса IP20 гарантирует безопасность при обслуживании - пальцы не смогут достать до токоведущих элементов. Соответствует требованиям безопасности для внутренней установки в электрошкафах. Не предназначено для открытых площадок или сред с высокой запылённостью.

Преимущества

• Не требует инструментов для установки и замены - экономит время при сервисе
• Чёткая визуальная идентификация снижает риск ошибок при диагностике
• Работает совместно с существующими контакторами DSC без доработки схемы
• Выдерживает коммутационную нагрузку до 10 А - достаточно для большинства сигналов управления

Ограничения применения

• Подходит только для контакторов DSC009–105; несовместим с другими сериями
• IP20 не допускает использование во влажных, пыльных или наружных условиях
• Не является самостоятельным реле - работает только в паре с основным контактором
• Задержка на размыкание фиксирована - пользователь не может её регулировать

Примеры использования

• На конвейере: после отключения двигателя лента ещё 2–3 секунды движется по инерции - позволяет точно выгрузить продукцию
• В системе вентиляции: вентилятор продолжает работать после отключения нагревателя, чтобы остыть
• В станках с гидравликой: давление спадает плавно, предотвращая удары в трубопроводах

Практические советы

• Перед установкой убедитесь, что ваш контактор DSC имеет фронтальный разъём - он отличается от бокового монтажа
• Проверьте посадочные размеры: если контактор уже установлен в шкафу, убедитесь, что есть свободное место для защёлкивания
• Не используйте этот контакт для управления силовой нагрузкой выше 10 А - он служит только для сигнализации и управления
• При ремонте панели: идентификатор на корпусе dscfa01db поможет быстро найти нужный модуль среди десятков контакторов
