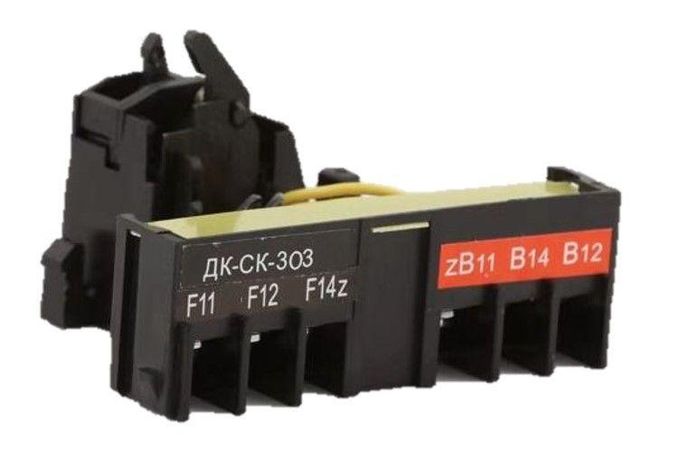

Контакт дополнительный и сигнальный правый ВА-303 3P DEKraft 22884DEK APC

Контакт дополнительный и сигнальный правый ВА-303 3P от DEKraft - компактное устройство, объединяющее функции дополнительных и сигнальных контактов в одном модуле. Подходит для установки на автоматические выключатели серии ВА-303, обеспечивая удалённую индикацию состояния и управление цепями контроля. Артикул 22884dek позволяет точно идентифицировать модель при заказе.

Назначение и область применения

Контакт дополнительный и сигнальный правый ВА-303 3P предназначен для передачи сигналов о состоянии автомата: включен/выключен, сработало тепловое или электромагнитное расцепление. Он используется в системах управления, АСУ ТП, пультах контроля и аварийной сигнализации. Устанавливается исключительно на выключатели серии ВА-303 от DEKraft, где требуется одновременно два типа сигналов - для управления и индикации.

Технические характеристики

• Номинальное напряжение: 400 В - работает как в переменном (AC), так и в постоянном токе (DC)
• Тип контактов: 2 нормально открытых (НО), 2 нормально закрытых (НЗ), 1 переключающий (перекидной)
• Сигнальные контакты: 2 шт. - каждый имеет по 1 НО + 1 НЗ
• Условный тепловой ток: 3 А - максимальный длительный ток через контакты
• Монтаж: правосторонний слот, совместим с выключателями ВА-303
• Исполнение: 3P - три полюса, что соответствует трём группам контактов в одном корпусе

Совместимость и монтаж

Контакт дополнительный и сигнальный правый ВА-303 3P устанавливается только на автоматы серии ВА-303 от DEKraft. Место крепления - специальный правый слот на боковой поверхности выключателя. Для монтажа необходимо:

• Выключить питание и убедиться в отсутствии напряжения
• Снять крышку механизма, если она есть
• Вставить контакт до щелчка - он фиксируется механически
• Подключить провода к клеммам: помечены как NO, NC, COM

Не устанавливайте этот контакт на другие модели автоматов - даже если они внешне похожи. Разница в габаритах и положении защёлок может повредить механизм.

Преимущества

• Объединяет две функции - дополнительный и сигнальный - в одном элементе, экономя место на DIN-рейке
• Чёткая механическая связь с основным автоматом: контакты работают синхронно с положением рычага
• Стандартная конструкция - легко заменяется при необходимости
• Работает в широком диапазоне температур и в условиях повышенной влажности, характерных для промышленных объектов

Ограничения применения

• Не предназначена для коммутации силовых цепей - ток не более 3 А
• Не подходит для частых операций включения/отключения - не рассчитана на высокую механическую износостойкость
• Только для установки на выключатели ВА-303; несовместима с другими сериями, включая ABB, Schneider, IEK
• Не использовать во взрывоопасных зонах - нет соответствующего взрывозащитного исполнения

Примеры использования

• На станках: индикация “вкл./выкл.” на пульте управления
• В конвейерных линиях: сигнал “срабатывание защиты” отправляется в PLC
• В распределительных щитах: подключение светового индикатора и реле контроля
• В системах БКИ: формирование сигнала “авария” при срабатывании теплового расцепителя

Практические советы

• При подборе проверьте, что ваш автомат - именно ВА-303, а не аналогичный по внешнему виду другой серии
• Для долговечности используйте жилы сечением не более 1,5 мм2 - большие провода могут деформировать клеммы
• Если нужен только один тип контакта (например, только НО), второй можно не подключать - это не влияет на работу
• При замене - всегда отключайте питание. Контакты находятся под напряжением, когда сам автомат включён
• Артикул 22884dek - точный идентификатор. При заказе указывайте его, чтобы получить именно этот контакт, а не аналог
