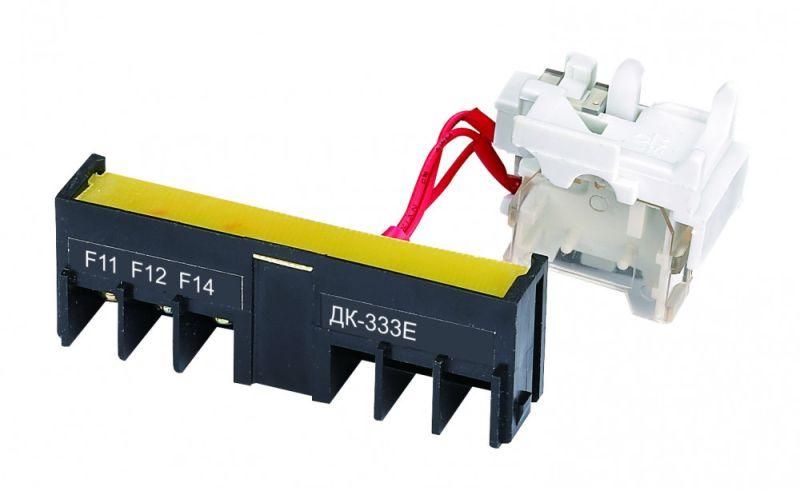

Контакт дополнительный и сигнальный правый четырехполюсный ВА-335E - 22582DEK APC

Контакт дополнительный и сигнальный правый четырехполюсный ВА-335E от DEKraft - компактное устройство для расширения функционала автоматических выключателей и других аппаратов управления. Он обеспечивает передачу сигналов и дополнительные коммутационные цепи в системах управления, где требуется надёжная работа при малых токах. Артикул 22582dek соответствует серии DEKraft и предназначен для монтажа сбоку на устройства типа ВА.

Назначение и область применения

Контакт дополнительный и сигнальный правый четырехполюсный ВА-335E выполняет две задачи одновременно: передаёт сигнал о состоянии аппарата (например, «включен» или «отключен») и предоставляет дополнительную коммутацию для внешних цепей. Подходит для использования в пультах управления, щитах автоматики, станках, конвейерах и другом оборудовании, где необходимо контролировать положение выключателя или запускать логические цепи через слабые сигналы.

Технические характеристики

• Номинальное напряжение: 220 В (переменный/постоянный ток)
• Номинальный коммутируемый ток: 0,3 А (для AC-15, 230 В)
• Количество контактов: 4 (четырёхполюсный - 4P)
• Исполнение контактов: два пары - 1 НО + 1 НЗ (нормально открытый + нормально замкнутый) для дополнительного контакта и аналогично для сигнального
• Тип подключения: втычное (быстрое соединение с базовым аппаратом)
• Способ монтажа: боковой (установка справа на корпусе выключателя)
• Условный тепловой ток: 3 А (не является коммутирующим - допустимый нагрев при длительной нагрузке)
• Тип управляющего напряжения: переменный или постоянный ток

Совместимость и монтаж

Контакт дополнительный и сигнальный правый четырехполюсный ВА-335E проектировался для установки исключительно на устройства серии ВА от DEKraft. Монтаж осуществляется сбоку - контакт вставляется в специальный слот на корпусе автомата, фиксируясь механически и электрически через втычные штыри. Убедитесь, что ваш выключатель имеет свободный правый слот для установки. Контакт несовместим с моделями других серий и брендов, даже если они имеют похожую форму.

Безопасность и стандарты

Произведён в соответствии с требованиями к электрооборудованию для контрольных цепей. Соответствует нормам безопасности для низковольтных устройств, применяемых в промышленной автоматизации. Не предназначен для работы в силовых цепях выше 0,3 А. Применение в цепях с большими токами может вызвать оплавление контактов и выход из строя.

Преимущества

• Объединяет функции двух типов контактов - дополнительного и сигнального - в одном модуле, экономя место в щите
• Втычное подключение позволяет менять или обслуживать контакт без демонтажа основного аппарата
• Поддерживает работу как от переменного, так и от постоянного тока - гибкость в проектировании цепей
• Четыре контакта (2НО + 2НЗ) обеспечивают достаточную гибкость для создания логических схем

Ограничения применения

• Не предназначена для коммутации токов более 0,3 А - использование в цепях освещения, двигателей или мощных реле недопустимо
• Устанавливается только на устройства с подходящим боковым слотом - не подойдёт для всех автоматов, даже от DEKraft
• Не защищён от попадания воды или пыли - требует установки внутри закрытого щита
• Не рассчитана на частые операции включения/выключения - рекомендовано до 1000 циклов в час

Примеры использования

• Сигнализация состояния автомата: зажигание индикатора «вкл» при замыкании НЗ-контакта
• Логика блокировки: размыкание НО-контакта предотвращает запуск второго оборудования при включении основного
• Подключение к ПЛК: передача сигнала о положении выключателя в систему управления
• Цепи аварийной остановки: использование одного НО и одного НЗ для формирования двойного контроля

Практические советы

• Проверьте наличие свободного правого слота на вашем автомате перед заказом - контакт ВА-335E не работает с левосторонними или универсальными моделями
• При использовании в цепях с высокой частотой переключений (более 500 циклов/час) регулярно проверяйте состояние контактов на окисление
• Для долговечности не подключайте к этому контакту цепи с реактивной нагрузкой (катушки, конденсаторы) - используйте промежуточные реле
• При сборке щита учитывайте посадочные размеры: контакт занимает около 17–20 мм по ширине, не забудьте о зазоре для доступа
• Артикул 22582dek - единственный номер для этого модуля. Не путайте с другими контактами DEKRAFT, имеющими другие маркировки
