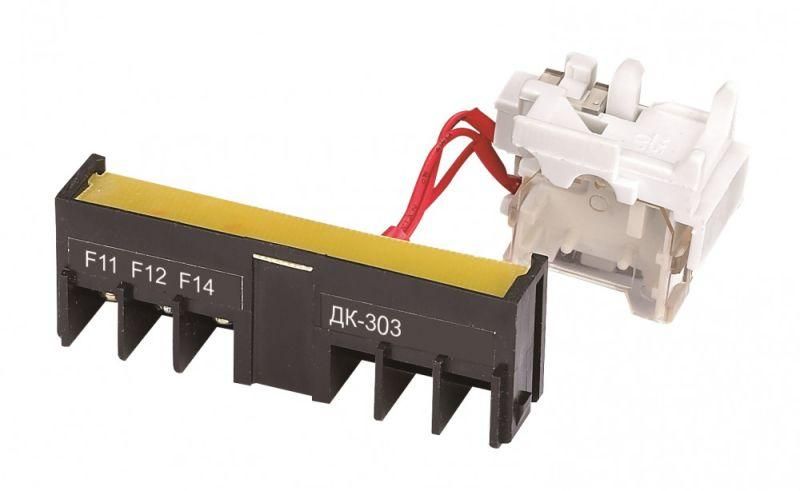

Контакт дополнительный правый 2НО2НЗ ВА-306 4P | 22865DEK DEKraft APC

Контакт дополнительный правый 2 нормально открытых 2 нормально закрытых ВА-306 4P от DEKraft предназначен для передачи сигналов о положении автоматического выключателя ВА-306 - включен или выключен. Устанавливается на правую сторону корпуса выключателя и обеспечивает контроль состояния цепи через внешние устройства управления.

Назначение и область применения

Контакт дополнительный правый 2 нормально открытых 2 нормально закрытых ВА-306 4P используется для удалённого наблюдения за состоянием автомата ВА-306. Он позволяет передавать информацию о положении контактов выключателя в системы управления, сигнализации или логические контроллеры. Подходит для применения в распределительных щитах, на производстве, в системах автономного управления и автоматизации технологических процессов.

Технические характеристики

• Тип: контакт дополнительный, устанавливаемый справа на автоматическом выключателе ВА-306
• Количество нормально открытых (НО) контактов: 2 - замыкаются при включении автомата
• Количество нормально закрытых (НЗ) контактов: 2 - размыкаются при включении автомата
• Номинальное напряжение: до 400 В переменного тока / 220 В постоянного тока
• Род тока: совместим с переменным (AC) и постоянным (DC)
• Количество переключателей сигнала неисправности: 2 - используются для оповещения об отключениях по аварийным причинам
• Количество переключающих контактов: 0 - не имеет собственных силовых контактов, работает только как вспомогательный элемент

Совместимость и монтаж

Контакт дополнительный правый 2 нормально открытых 2 нормально закрытых ВА-306 4P совместим исключительно с автоматическими выключателями серии ВА-306 от DEKraft. Монтируется в специальный правый слот на боковой поверхности корпуса выключателя. Для установки необходимо:

• Выключить питание и убедиться в отсутствии напряжения
• Снять крышку выключателя, если она препятствует доступу
• Вставить контакт в правый слот до характерного щелчка
• Подключить провода к клеммам контакта согласно схеме

Не допускается установка на другие модели автоматов - даже аналогичные по габаритам. Несовместимые устройства могут повредить механизм или не обеспечивать надёжную работу.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для вспомогательных компонентов в электроустановках. Применяется в соответствии с ГОСТ Р 50030.2 и IEC 60947-1. Работает в условиях, не выходящих за пределы класса защиты IP20. Не предназначено для работы во взрывоопасной среде или при наличии агрессивных паров и жидкостей.

Преимущества

• Чёткая механическая связь с основными контактами выключателя - гарантирует точность сигнала
• Универсальное напряжение (AC/DC) - подходит для различных типов систем управления
• Два НО и два НЗ контакта - позволяют реализовать сложные логические схемы без дополнительных модулей
• Правильная ориентация - установленный справа, не требует изменения направления сборки щита

Ограничения применения

• Не применяется вне серии ВА-306 - несовместим с другими сериями автоматов, даже от DEKraft
• Максимальный ток коммутируемых цепей не указан - использовать только в цепях управления, не для нагрузки выше 5 А
• Не рассчитан на частые операции более 1000 раз в час - возможен износ контактов
• Не предназначен для установки в условиях повышенной влажности, запылённости или температур ниже -25C и выше +60C

Примеры использования

• Сигнализация включения/выключения насоса в системе водоснабжения
• Логика старта/останова конвейера по состоянию автомата
• Индикация аварийного отключения на пульте управления
• Подключение к PLC для записи событий в журнал

Практические советы

• При подключении используйте провода сечением 0,5–2,5 мм2 - подходят для клемм контакта
• Обязательно проверьте полярность при использовании в цепях постоянного тока
• После установки протестируйте работу контактов мультиметром - убедитесь, что НО замыкаются, а НЗ размыкаются при включении автомата
• Не затягивайте клеммы слишком сильно - это может повредить пластиковые детали
• Если требуется несколько контактов - можно установить до двух таких модулей на одном выключателе, если есть свободные слоты
