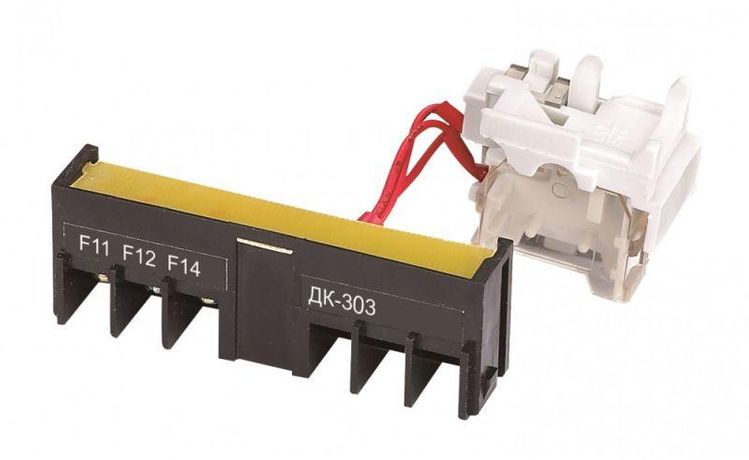

Контакт дополнительный левый 1НО1НЗ ВА-306 | 22849DEK DEKraft APC

Контакт дополнительный левый 1 нормально открытый 1 нормально закрытый ВА-306 от DEKraft - модульное устройство для передачи сигналов о положении автомата ВА-306: включен или выключен. Устанавливается на левой стороне выключателя и обеспечивает контроль состояния цепи в системах автоматизации.

Назначение и область применения

Контакт дополнительный левый 1 нормально открытый 1 нормально закрытый ВА-306 предназначен для работы в паре с автоматическими выключателями серии ВА-306. Он передает информацию о текущем состоянии аппарата - включен (замкнут) или выключен (разомкнут) - в системы управления, сигнализации или логические схемы. Применяется там, где требуется удалённый контроль за работой автомата: в щитах распределения, на пультах управления, в системах АСУ ТП, на конвейерах, насосных станциях и других объектах с требованием к аварийной сигнализации.

Технические характеристики

• Тип: контакт дополнительный, левый слот установки
• Количество нормально открытых контактов (НО): 1
• Количество нормально закрытых контактов (НЗ): 1
• Номинальное напряжение: 220 В
• Род тока: переменный (AC) и постоянный (DC)
• Количество переключателей сигнала неисправности: 1
• Количество переключающих контактов: 0 - не используется для коммутации нагрузки

Контакты не предназначены для коммутации силовой нагрузки - они работают только в цепях управления и сигнализации малой мощности. Напряжение 220 В допускает работу как в сетях переменного, так и постоянного тока, что повышает универсальность.

Совместимость и монтаж

Контакт дополнительный левый 1 нормально открытый 1 нормально закрытый ВА-306 совместим исключительно с автоматическими выключателями ВА-306 от DEKraft. Монтируется только в левый слот корпуса автомата - правые слоты не подходят. Для установки необходимо отключить питание, снять крышку автомата и вставить контакт до фиксации. Подключение проводов выполняется к клеммам на задней части контакта. Не используйте адаптеры или переходники - контакт не рассчитан на внешнее крепление.

Безопасность и стандарты

Изделие соответствует требованиям к изоляции и механической прочности для устройств класса управления. Сертифицировано для применения в электроустановках до 1000 В. Соответствует принципам безопасности IEC 60947-5-1 для вспомогательных контактов. Не имеет защиты от пыли и влаги - устанавливается только внутри герметичных шкафов или щитов.

Преимущества

• Чёткая визуальная и электрическая индикация состояния автомата через два типа контактов
• Поддержка AC/DC - гибкость в проектировании цепей управления
• Механическая связь с основным аппаратом - гарантия точного соответствия положения контактов реальному состоянию автомата
• Легко заменяемый модуль - не требует демонтажа всего выключателя

Ограничения применения

• Не применяется вне серии ВА-306 - несовместим с другими брэндами или сериями автоматов
• Не предназначен для коммутации токов выше 5 А - только для цепей управления
• Не работает на открытом воздухе - требует защиты от пыли, влаги и температурных перепадов
• Не поддерживает функции самодиагностики или тестирования - только пассивная передача состояния

Примеры использования

• Сигнализация “выключен” в пульте управления станком - зажигается лампа при размыкании НО-контакта
• Автоматическое отключение насоса при срабатывании автомата - НЗ-контакт разрывает цепь стартера
• Интеграция в SCADA-систему: входы PLC получают сигналы от обоих контактов для определения режима работы
• Система учёта времени работы оборудования - фиксируются моменты включения/выключения через изменения состояния контактов

Практические советы

• При монтаже проверьте, чтобы контакт плотно вошёл в слот - плохой контакт вызывает ложные сигналы
• Используйте жилы сечением 0,5–1,5 мм2 - большие провода не поместятся в клеммах
• Обозначьте провода: “НО” и “НЗ”, чтобы избежать путаницы при подключении к контроллеру
• Проверяйте состояние контактов при первом запуске - убедитесь, что НО замыкается при включении автомата, а НЗ размыкается
• Запасной контакт можно хранить в щите - он легко меняется при выходе из строя
