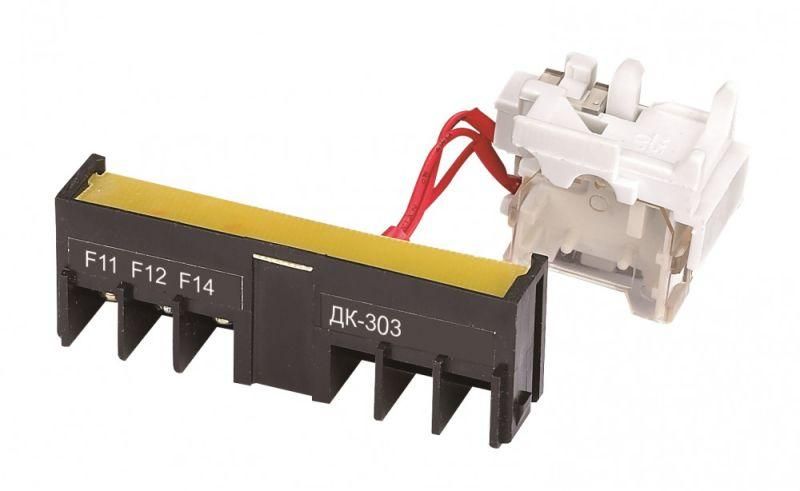

Контакт дополнительный правый 2НО2НЗ ВА-306 3P | 22864DEK DEKraft APC

Контакт дополнительный правый 2 нормально открытых 2 нормально закрытых ВА-306 3P от DEKraft предназначен для передачи сигналов о положении автомата ВА-306 - включен или выключен. Устанавливается справа на корпусе выключателя и обеспечивает контроль состояния цепи в системах автоматизации.

Назначение и область применения

Этот контакт дополнительный используется для удалённого определения состояния автоматического выключателя ВА-306. Он не управляет током нагрузки, а лишь передаёт информацию: когда выключатель замкнут - срабатывает пара нормально открытых контактов, когда разомкнут - замыкаются пары нормально закрытых. Подходит для интеграции в системы управления, пульты контроля, PLC и реле защиты.

Технические характеристики

• Тип: контакт дополнительный, устанавливаемый на автоматический выключатель
• Количество нормально открытых (НО) контактов: 2
• Количество нормально закрытых (НЗ) контактов: 2
• Номинальное напряжение: до 400 В переменного тока / 220 В постоянного тока
• Тип тока: AC/DC - совместим с обоими типами
• Количество переключателей сигнала неисправности: 2 (для индикации аварийного отключения)
• Количество переключающих контактов: 0 - не предназначены для коммутации основной нагрузки
• Место установки: правый боковой слот на выключателе ВА-306

Совместимость и монтаж

Контакт дополнительный ВА-306 3P совместим исключительно с автоматическими выключателями серии ВА-306 от DEKraft. Монтируется в специальный правый слот на корпусе выключателя - фиксируется механически при установке. Для подключения используются клеммы на задней стенке модуля. Напряжение питания подаётся на контакты через внешнюю цепь (например, контроллер или реле). Не требует внешнего питания - работает как пассивный переключатель.

Безопасность и стандарты

Изделие соответствует требованиям к изолирующим компонентам для распределительных устройств. Применяется в соответствии с ГОСТ Р 50030.2 и IEC 60947-2. Не содержит опасных материалов. Работает в пределах температур, допустимых для выключателей ВА-306 - от -25C до +40C.

Преимущества

• Четкая визуальная и электрическая индикация состояния автомата - вкл./выкл.
• Увеличивает надёжность систем автоматизации за счёт точного обратного сигнала
• Не требует внешнего источника питания - полностью пассивная система
• Стандартный интерфейс установки - легко заменить при необходимости
• Два контакта НО и два НЗ позволяют гибко проектировать логику управления

Ограничения применения

• Не предназначен для коммутации силовых цепей - максимальный ток через контакты ограничен сигналом (не более 5 А)
• Работает только с выключателями ВА-306 - несовместим с другими сериями (например, ВА-47, ABB S200 и т.п.)
• Не имеет защиты от перенапряжений - рекомендуется использовать с RC-цепями или TVS-диодами при работе с чувствительной электроникой
• Не рассчитан на работу при температурах ниже -25C или выше +40C

Примеры использования

• Подключение к ПЛК для отображения статуса автомата на HMI-панели
• Формирование сигнала тревоги при отключении оборудования
• Автоматическое отключение конвейера при срабатывании защиты
• Интеграция в системы учёта энергопотребления - фиксация времени работы/останова
• Сигнализация отказа в щитовых помещениях с помощью звукового или светового индикатора

Практические советы

• Проверьте, что выключатель ВА-306 установлен правильно - контакт не будет работать, если механизм не до конца запущен
• При подключении используйте провода сечением 0,5–1,5 мм2 - слишком толстые провода могут повредить клеммы
• Не затягивайте клеммы с усилием больше 0,5 Нм - риск повреждения пластиковых деталей
• Если нужна высокая помехоустойчивость - экранируйте провода от силовых линий
• При замене контакта - всегда отключите питание, даже если он не коммутирует мощную нагрузку
• Обращайте внимание на маркировку контактов: НО и НЗ должны соответствовать вашей логической схеме
