Контакт сигнализации 63 (правый) PRO.KVANT | KVA000050 Контактор (Legrand)

Товарные предложения:

Контакт сигнализации PRO.KVANT 63 (правый) Контактор KVA00005010.03.20262 шт. 1 712,76 ₽

шт.
от 15 дней
15 лет на рынке
Более 10 000 довольных клиентов
Счёт за 15 минут
Ценим ваше время
Подбор аналогов
Поможем найти замену и аксессуары
Доставка по всей РФ
Бережная упаковка каждого заказа
Любая форма оплаты
Наличный и безналичный расчёт

Описание

Характеристики

Описание

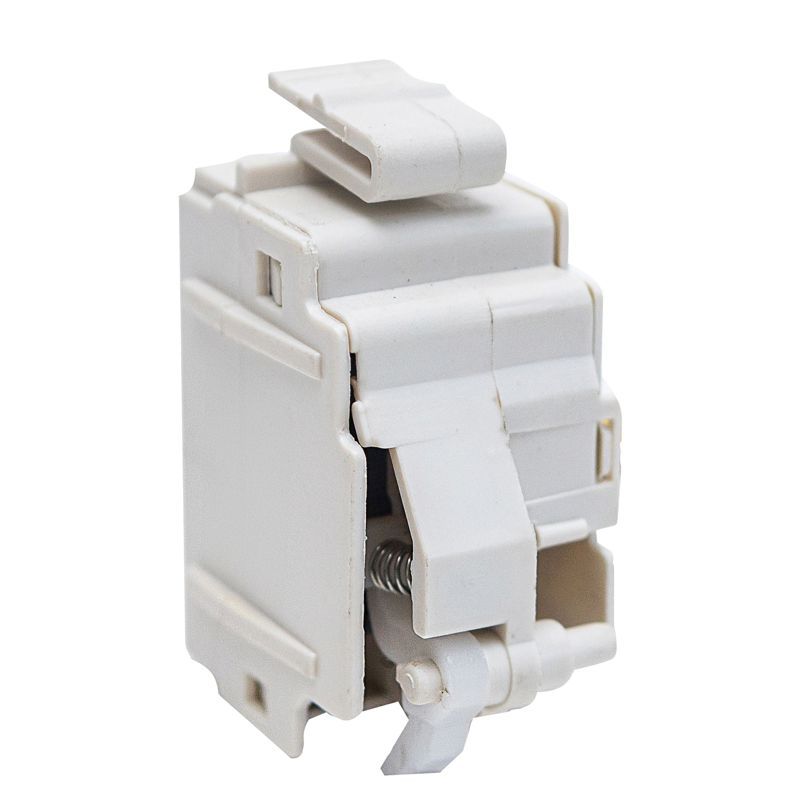

Контакт сигнализации 63 (правый) от бренда КОНТАКТОР(группа Legrand) - это вспомогательный контакт, предназначенный для передачи сигнала о срабатывании автоматического выключателя PRO.KVANT при перегрузке или коротком замыкании. Артикул kva000050 совместим с сериями PRO.KV ACC и используется в системах управления и контроля.

Назначение и область применения

Контакт сигнализации 63 (правый) устанавливается на автоматические выключатели PRO.KVANT для передачи информации о сработавшем расцепителе - термомагнитном или электронном. Он позволяет удалённо зафиксировать факт отключения оборудования, что необходимо для диагностики, автоматизации и безопасности. Применяется в щитах управления, на производстве, в системах конвейеров, насосных станциях и других объектах, где важен контроль состояния защиты.

Технические характеристики

  • Тип контакта: нормально открытый (NO)
  • Максимальная коммутируемая мощность: не указана - применяется только для слаботочных цепей сигнализации
  • Установочная позиция: правосторонняя (со стороны выхода автомата)
  • Совместим с модулями серии PRO.KV ACC
  • Интегрирован в корпус выключателя - не требует внешнего крепления

Совместимость и монтаж

Контакт сигнализации 63 (правый) - это штатный компонент, который фиксируется на автоматических выключателях PRO.KVANT из серии PRO.KV ACC. Монтаж выполняется при установке самого выключателя: контакт уже установлен на заводе, его выводы доступны для подключения проводов после установки аппарата в щит. Подключение осуществляется к клеммам, расположенным справа от основного устройства. Для работы требуется только двухпроводная цепь: один провод - на источник питания/контроллер, второй - на землю или общий сигнал. Нельзя использовать этот контакт для коммутации силовых токов - он рассчитан исключительно на сигналы малой мощности.

Безопасность и стандарты

Контакт соответствует требованиям к вспомогательным устройствам для автоматических выключателей, применяемым в рамках IEC 60947-2. Не имеет собственной степени защиты IP - зависит от класса защиты основного выключателя PRO.KVANT. Электрическая изоляция обеспечена конструкцией корпуса и материалами, используемыми в серии PRO.KV ACC.

Преимущества

  • Не требует дополнительного места в щите - интегрирован в конструкцию выключателя
  • Обеспечивает точную фиксацию причины отключения: именно срабатывание расцепителя, а не внешнее отключение
  • Поддерживает работу систем АСУ ТП и SCADA через простые дискретные входы
  • Заводская сборка гарантирует надёжность соединений и долговечность

Ограничения применения

  • Не работает с другими сериями автоматов - только с PRO.KV ACC
  • Не предназначен для управления нагрузкой - нельзя подключать реле, катушки, лампы большой мощности
  • Не имеет механической индикации - состояние контакта видно только через внешнюю систему
  • Правосторонний монтаж - не подходит для установки на левой стороне выключателя

Примеры использования

  • На конвейере: при срабатывании защиты - система получает сигнал и останавливает линию, запускает оповещение оператору
  • В распределительном щите: контакт подключён к контроллеру PLC, который регистрирует частоту отключений и формирует предупреждение о возможной перегрузке
  • В системе освещения: сигнал от контакта сигнализации 63 (правый) активирует световой индикатор «Авария» на пульте управления

Практические советы

  • Перед подключением проверьте, что ваш выключатель - именно из серии PRO.KV ACC; контакт kva000050 не подойдёт к другим моделям
  • Используйте медные провода сечением 0,5–1,5 мм2 - достаточно для слаботочных сигналов
  • Не перепутайте правую и левую версии контактов - они не взаимозаменяемы
  • Если нужна индикация на месте, дополняйте систему визуальным индикатором - сам контакт не светится
  • При ремонте щита не отсоединяйте контакт без отключения питания - даже слаботочные цепи могут быть под напряжением через другие элементы системы

Характеристики

Производитель/Бренд

Legrand

Артикул

kva000050
