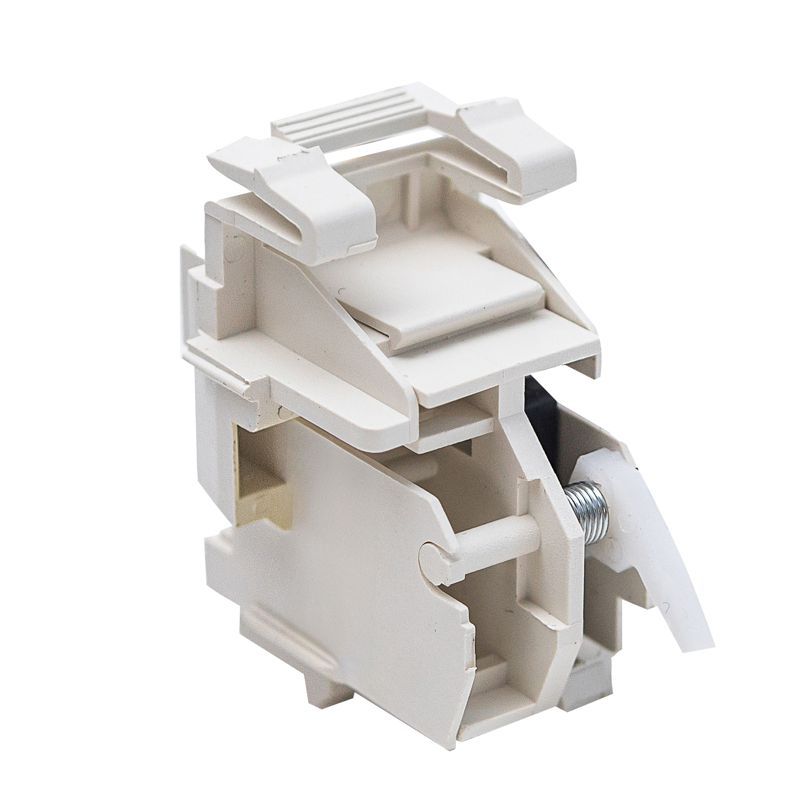

Контакт сигнализации 250 (правый) PRO.KVANT | KVA000054 Контактор (Legrand)

Контакт сигнализации 250 (правый) от Контактор Ульяновск - это вспомогательный контакт, предназначенный для передачи сигналов состояния в цепях управления и автоматизации. Модель kva000054 из серии PRO.KV ACC совместима с контакторами того же семейства и используется там, где требуется контроль положения основного аппарата.

Назначение и область применения

Контакт сигнализации 250 (правый) устанавливается на контакторы для передачи информации о состоянии - замкнут или разомкнут - в систему управления. Он не переключает силовые токи, а лишь сигнализирует о работе основного устройства. Применяется в пультах управления, системах аварийной остановки, логических схемах автоматики. Подходит для оборудования, требующего обратной связи: станков, насосов, конвейеров, вентиляционных установок.

Технические характеристики

• Тип контакта: вспомогательный, нормально разомкнутый (NO)
• Максимальный коммутируемый ток: до 5 А (для слаботочных цепей управления)
• Напряжение: до 250 В переменного тока (AC)
• Условия работы: температура от –25C до +60C
• Степень защиты: IP20 (защита от прикосновений и крупных частиц, но не от воды и пыли)
• Монтаж: фиксируется на правой стороне корпуса контактора серии PRO.KV ACC

Совместимость и монтаж

Контакт сигнализации 250 (правый) совместим исключительно с контакторами серии PRO.KV ACC от Контактор Ульяновск. Устанавливается механически на правую боковую поверхность контактора - не требует проводки или сверления. Для подключения используются клеммы с зажимом под штыревые наконечники 4,8 мм. Перед монтажом убедитесь, что контактор выключен и отключен от сети. Неправильная установка на другие модели может повредить механизм или нарушить герметичность.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1–2012 (IEC 60947-4-1) для аппаратов низковольтного распределения. Произведено в соответствии с международными нормами безопасности для электрооборудования. Не содержит опасных веществ согласно RoHS.

Преимущества

• Простая и надёжная механическая связь с контактором - не требует внешнего питания
• Высокая долговечность за счёт металлических деталей и качественных контактов
• Чёткий визуальный индикатор положения через окно на корпусе
• Замена без демонтажа всего контактора - можно менять только контакт

Ограничения применения

• Не предназначен для коммутации силовых цепей - только для сигналов управления
• Не работает во влажных средах, на улице или в помещениях с высокой запылённостью - степень защиты IP20 недостаточна
• Несовместим с другими сериями контакторов, даже от Legrand - только с PRO.KV ACC
• Не рекомендован для частых циклов включения/выключения более 1000 раз в час

Примеры использования

• Подключение к ПЛК для отображения статуса включения насоса
• Сигнализация о закрытии двери станка в системе безопасности
• Формирование цепи “заблокировано” при срабатывании теплового реле
• Индикация работы вентилятора в щите управления

Практические советы

• Перед установкой проверьте, что контакт свободно перемещается - он должен щёлкать при нажатии
• При подключении используйте жилы сечением 0,5–2,5 мм2; слишком толстые провода могут не войти в клемму
• Если нужен контакт NO+NC - выбирайте модуль с двумя контактами, а не два одиночных
• Артикул kva000054 - это именно правый контакт. Левый имеет другой артикул - не путайте
• При замене всегда отключайте питание - даже малый ток может вызвать искрение и повредить контакты
