Контакт сигнальный левый ВА-302 | 22868DEK DEKraft APC

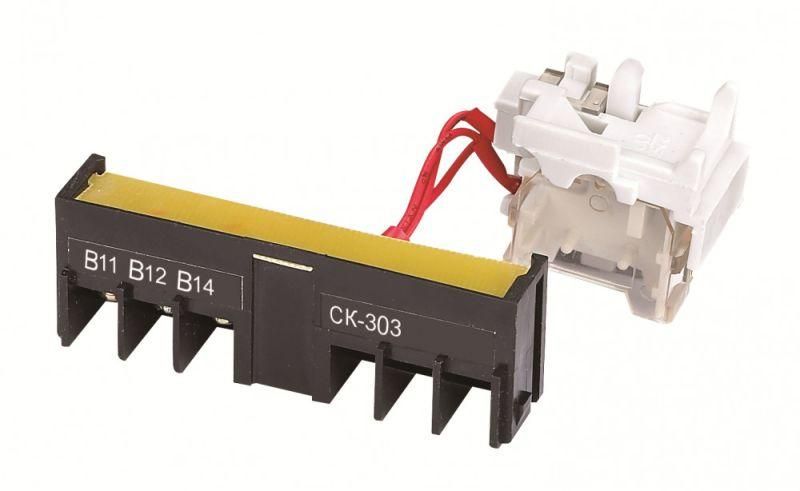

Контакт сигнальный левый ВА-302 - компонент для передачи сигналов о состоянии автоматического выключателя ВА-302: включен или сработал. Производится брендом DEKraft, артикул 22868dek. Подходит для сборки щитов управления и систем контроля.

Назначение и область применения

Контакт сигнальный левый ВА-302 предназначен для передачи информации о положении автомата ВА-302 - включён он или отключился из-за аварии. Он используется в цепях индикации, сигнализации и управления, чтобы показывать состояние оборудования без необходимости физического осмотра. Применяется в распределительных щитах, на станках, конвейерах, в системах автоматизации, где важно знать момент срабатывания защиты.

Технические характеристики

• Тип: контакт сигнальный (аварийный)
• Номинальное напряжение: до 400 В
• Тип управляющего напряжения: переменный (AC) и постоянный (DC)
• Количество контактов: 1 нормально открытый (НО), 1 нормально замкнутый (НЗ), 1 переключающий (перекидной)
• Условный тепловой ток: 3 А
• Место установки: левый слот на корпусе автоматического выключателя ВА-302

Совместимость и монтаж

Контакт сигнальный левый ВА-302 совместим только с автоматическими выключателями серии ВА-302 от DEKraft. Устанавливается исключительно в левый слот на лицевой части аппарата - не подходит для правого слота или других моделей. Монтаж выполняется при отключённом питании: контакт вставляется до щелчка, обеспечивая надёжный механический и электрический контакт с механизмом выключателя. Нельзя использовать с другими сериями автоматов, даже если они внешне похожи.

Преимущества

• Интегрированная конструкция - не требует внешних проводов или дополнительных реле
• Работает с AC и DC - гибкость в проектировании цепей индикации
• Чёткая механическая связь с выключателем - гарантирует точную передачу состояния
• Выдерживает ток до 3 А - достаточно для питания светодиодов, реле малой мощности и индикаторов

Ограничения применения

• Не предназначена для коммутации силовых цепей - только для сигнальных и управляющих
• Подходит только для выключателей ВА-302; несовместима с ВА-301, ВА-303 и аналогами других брендов
• Не рассчитана на частые операции - не является кнопкой или переключателем, работает только в паре с автоматическим выключателем
• Не защищена от внешнего воздействия - должна использоваться внутри щита, не на открытом воздухе

Примеры использования

• Индикация срабатывания автомата на пульте управления: зелёный свет - включено, красный - отключение
• Подключение к PLC для регистрации аварийного отключения в системе учёта
• Сигнализация через зуммер или лампу при перегрузке в цепи станка
• Автоматическое отключение вторичного оборудования после срабатывания основного автомата ВА-302

Практические советы

• Перед установкой проверьте, что выключатель ВА-302 полностью отключён и обесточен
• Убедитесь, что контакт установлен именно в левый слот - правый слот не имеет механической связи
• При подключении сигнальных цепей используйте провода сечением не более 1,5 мм2 - большие сечения могут повредить клеммы
• Не применяйте этот контакт для управления нагрузкой выше 3 А - это вызовет оплавление контактов
• При замене - всегда используйте оригинальный контакт ВА-302 от DEKraft (артикул 22868dek); сторонние аналоги могут не обеспечивать надёжный контакт
