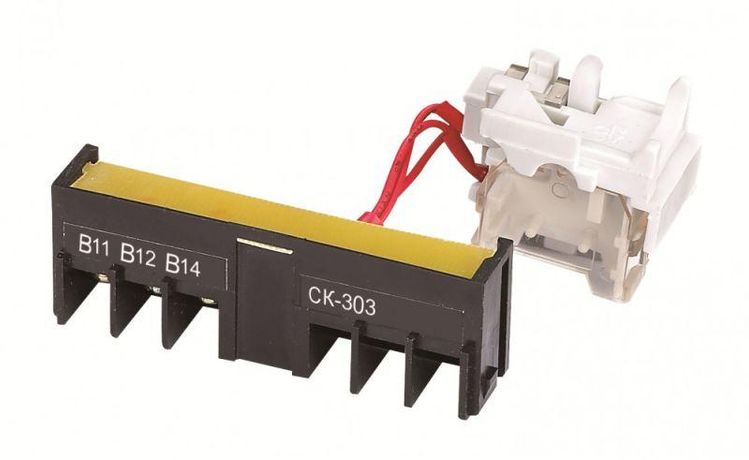

Контакт сигнальный левый ВА-305 | 22874DEK DEKraft APC

Контакт сигнальный левый ВА-305 - компонент для передачи сигналов о состоянии автоматического выключателя ВА-305: включен или сработал. Применяется в системах управления и контроля на промышленном оборудовании. Производится брендом DEKraft, артикул 22874dek.

Назначение и область применения

Контакт сигнальный левый ВА-305 предназначен для передачи информации о положении автомата ВА-305 - включен он или отключился из-за аварии. Он устанавливается в левый слот корпуса выключателя и работает совместно с ним. Подходит для использования в щитах управления, на станках, конвейерах, насосных станциях и других объектах, где требуется визуальный или электрический контроль состояния защиты.

Технические характеристики

• Тип изделия: контакт сигнальный (аварийный)
• Номинальное напряжение: до 400 В
• Тип тока: переменный (AC) и постоянный (DC)
• Количество контактов: один нормально открытый (НО), один нормально закрытый (НЗ), один переключающий (перекидной)
• Условный тепловой ток: 3 А
• Место установки: левый слот в корпусе автоматического выключателя ВА-305

Совместимость и монтаж

Контакт сигнальный левый ВА-305 совместим только с автоматическими выключателями серии ВА-305 от DEKraft. Устанавливается вручную в левый специализированный слот на боковой поверхности выключателя - фиксируется механически, без дополнительного крепления. Монтаж возможен только при отключенном питании. Не подлежит замене на другие типы контактов или модели от других производителей.

Преимущества

• Чёткая связь с выключателем ВА-305 - сигнал точно соответствует реальному состоянию аппарата
• Поддерживает AC/DC - гибкое применение в различных цепях управления
• Интегрированная конструкция - не требует внешних проводов или адаптеров
• Работает при токе до 3 А - достаточно для подключения индикационных ламп, реле, PLC-входов

Ограничения применения

• Не используется самостоятельно - только в паре с выключателем ВА-305
• Не предназначена для коммутации силовых цепей - только для цепей управления и сигнализации
• Не допускается установка в правый слот или на другие модели выключателей
• Не рассчитана на частые операции - не является устройством управления, только индикации

Примеры использования

• Сигнализация срабатывания автомата на пульте управления станка
• Подключение к входу контроллера PLC для отслеживания отказа оборудования
• Индикация “включен” через лампу или светодиод на лицевой панели шкафа
• Автоматическое отключение цепи при аварийном отключении ВА-305

Практические советы

• Проверьте, что вы используете именно левый слот - правый не подходит
• При замене контакта всегда отключите питание и убедитесь, что выключатель находится в положении “выкл.”
• Для надёжной работы цепи сигнализации используйте медные провода сечением не менее 0,75 мм2
• Не применяйте этот контакт в качестве основного коммутирующего элемента - он не рассчитан на большие токи
• Артикул 22874dek - единственный подходящий для моделей ВА-305; аналоги от других брендов не гарантируют совместимость
