Контакт сигнальный левый ВА-306 | 22877DEK DEKraft APC

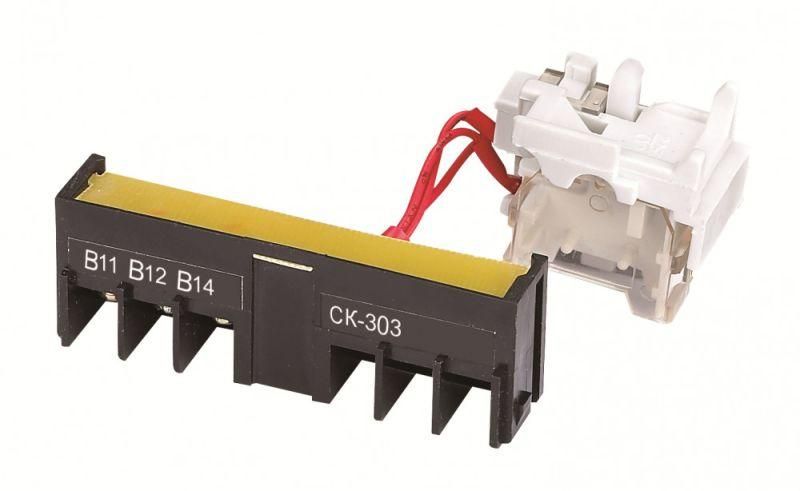

Контакт сигнальный левый ВА-306 - компонент для передачи сигналов о состоянии автоматического выключателя ВА-306: включен, отключен или сработал. Устанавливается на устройствах серии DEKraft, обеспечивает контроль и диагностику в распределительных щитах.

Назначение и область применения

Контакт сигнальный левый ВА-306 предназначен для передачи информации о положении автомата ВА-306 - включён, отключён или сработал в результате аварии. Он используется в системах управления и контроля, где важно знать состояние защиты в реальном времени. Подходит для установки в щитах промышленного оборудования, насосных станциях, конвейерах, системах освещения и других объектах с автоматическими выключателями ВА-306.

Технические характеристики

• Тип: контакт сигнальный (аварийный)
• Номинальное напряжение: 220 В
• Род тока: переменный и постоянный (AC/DC)
• Количество нормально открытых контактов: 1
• Количество нормально закрытых контактов: 1
• Количество переключающих контактов: 1 (перекидной контакт)
• Количество переключателей сигнала неисправности: 1
• Условный тепловой ток: 3 А
• Место установки: левый слот на корпусе автомата ВА-306

Совместимость и монтаж

Контакт сигнальный левый ВА-306 совместим только с автоматическими выключателями серии ВА-306 от DEKraft. Монтируется в специальный левый слот на лицевой панели автомата - не требует дополнительных креплений. Для установки необходимо отключить питание, извлечь декоративную крышку автомата и защёлкнуть контакт до упора. После монтажа проверьте механическую фиксацию и работоспособность контакта при ручном включении/выключении автомата.

Безопасность и стандарты

Контакт сигнальный левый ВА-306 соответствует требованиям к коммутационным устройствам для низковольтных цепей. Напряжение 220 В и ток 3 А обеспечивают безопасную работу в бытовых и промышленных сетях. Применяется в соответствии с правилами электроустановок (ПУЭ) для вторичных цепей управления и сигнализации.

Преимущества

• Интегрированная конструкция - не требует внешних проводов или модулей
• Одновременно предоставляет два состояния: нормальное (вкл./откл.) и аварийное (срабатывание)
• Поддерживает AC/DC - работает с любыми типами цепей управления
• Фиксируется без инструментов - удобство при замене и обслуживании

Ограничения применения

• Не совместим с другими сериями автоматов - только ВА-306 от DEKraft
• Максимальный рабочий ток - 3 А; нельзя использовать для управления мощными нагрузками
• Не предназначена для работы в условиях повышенной вибрации без дополнительной фиксации
• Не имеет IP-защиты - устанавливается только внутри закрытых щитов

Примеры использования

• Сигнализация срабатывания автомата на станке - звуковая или световая тревога через PLC
• Контроль доступа к оборудованию: световой индикатор “Автомат отключён” на пульте оператора
• Логирование событий в SCADA-системе: входной сигнал от контакта ВА-306 регистрирует аварию
• Обеспечение безопасности в системах освещения: оповещение о срабатывании защиты в помещении

Практические советы

• При заказе убедитесь, что выбран именно левый контакт - правые аналоги не подходят
• Проверяйте соответствие артикула 22877dek и бренда DEKraft - другие производители используют свои контакты
• Не используйте контакт для питания нагрузки выше 3 А - он рассчитан только на управление и сигнализацию
• При частых срабатываниях автомата периодически проверяйте механическую целостность контакта
• Замените контакт сразу после повреждения - отказ может исказить данные системы контроля
