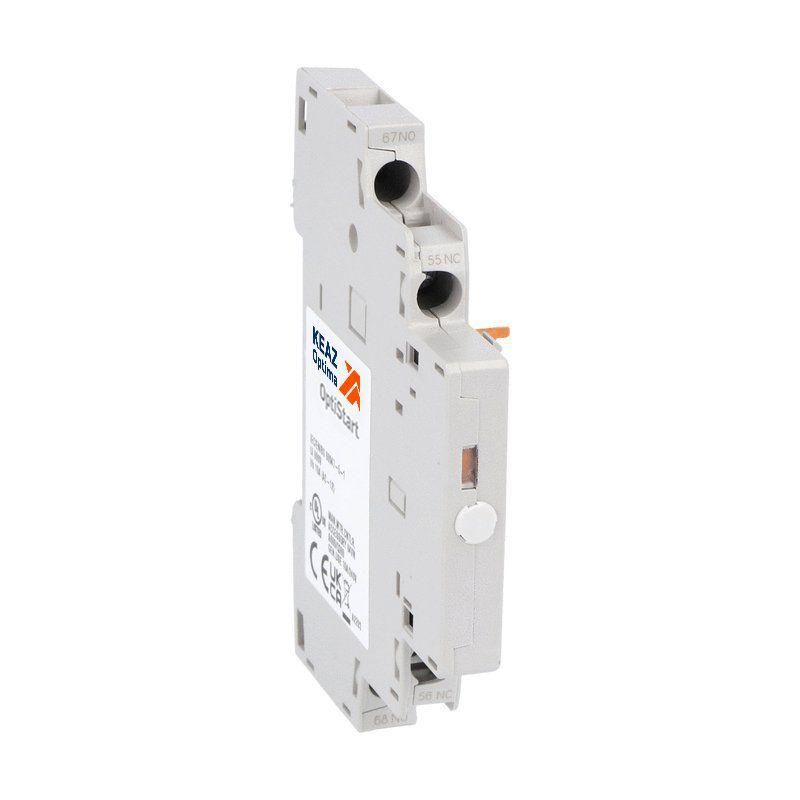

Контакт сигнальный OptiStart MP-MA11-63/100-T2 | 348545 КЭАЗ

Контакт сигнальный 63/100 T2, вспомогательный, 3А, 1НО 1НЗ, КЭАЗ - это вспомогательный контакт для использования в составе автоматических выключателей и контакторов. Он позволяет передавать сигнал о состоянии аппарата (включен/выключен/сработал) в систему управления, обеспечивая контроль и безопасность на объектах с высокими требованиями к надежности. Артикул 348545 соответствует серии T2 от КЭАЗ.

Назначение и область применения

Контакт сигнальный 63/100 T2, вспомогательный, 3А, 1НО 1НЗ, КЭАЗ предназначен для установки на защитные выключатели двигателей и силовые выключатели. Он используется для передачи информации о положении аппарата - например, что он включен, выключен или сработал в режиме защиты. Применяется в цепях управления, системах автоматизации, пультах контроля и блоках сигнализации.

Технические характеристики

• Номинальный рабочий ток: 3 А - допустимая нагрузка для коммутационных цепей управления;
• Количество контактов: один нормально открытый (1НО) и один нормально закрытый (1НЗ) - позволяют контролировать два состояния одновременно;
• Максимальная отключающая способность системы: до 100 кА - совместим с мощными выключателями;
• Рабочий температурный диапазон: от -20 C до +60 C - подходит для промышленных помещений, улицы, холодных зон;
• Тип подключения: винтовой - надежное и проверенное соединение для проводов до 2,5 мм2;
• Тип монтажа: частично интегрируемый - устанавливается в специальный паз на корпусе выключателя, не требует внешних креплений;
• Индикация: визуальная - видно состояние срабатывания (например, при перегрузке или КЗ);
• Температурная компенсация: встроена - снижает влияние колебаний температуры на точность работы контакта.

Совместимость и монтаж

Контакт сигнальный 63/100 T2, вспомогательный, 3А, 1НО 1НЗ, КЭАЗ совместим с выключателями серии T2 от КЭАЗ, в том числе с моделями на токи до 100 А. Установка происходит путём вставки в предварительно подготовленный паз на боковой поверхности выключателя. Соединение осуществляется через винтовые клеммы - достаточно зачистить провода и затянуть их с усилием, указанным в руководстве. Не требует дополнительных адаптеров или переходников.

Безопасность и стандарты

Контакт сертифицирован в соответствии с международными стандартами IEC 60947-1 и IEC 60947-3. Обеспечивает класс изоляции и степень защиты, соответствующие условиям промышленного оборудования. Встроенная температурная компенсация повышает отказоустойчивость в условиях перепадов температур. Индикация срабатывания позволяет оперативно определить причину отключения без дополнительных приборов.

Преимущества

• Универсальность: один тип контакта поддерживает две функции - НО и НЗ - экономит место и упрощает проектирование;
• Высокая надёжность: механическая связь с основным аппаратом гарантирует синхронную работу с выключателем;
• Совместимость с OptiStart K: таблицы координации типа 1 и 2 обеспечивают правильную согласованность с контакторами этого семейства;
• Готовность к использованию: не требует настройки после установки;
• Долгий срок службы: рассчитан на многократные коммутации при номинальном токе 3 А.

Ограничения применения

• Не предназначены для коммутации силовых цепей - максимальный ток 3 А исключает использование в цепях питания двигателей;
• Только для установки на выключатели серии T2 - несовместим с другими сериями КЭАЗ или продукцией других производителей;
• Не имеет IP-защиты - не рекомендуется использовать в условиях повышенной запылённости или влаги без дополнительной герметизации корпуса;
• Не работает самостоятельно - всегда требуется установленный на него выключатель или контактор.

Примеры использования

• На станках ЧПУ - для передачи сигнала “двигатель в работе” в PLC;
• На конвейерах - для индикации срабатывания теплового расцепления;
• В щитах управления - для включения световой сигнализации при отключении;
• В системах безопасности - для блокировки пуска при наличии активного отключения.

Практические советы

• Перед установкой убедитесь, что выключатель полностью отключён и обесточен - даже при малых токах есть риск поражения;
• Проверьте посадочный паз на выключателе - он должен быть чистым и не деформированным;
• При подключении используйте жилы сечением до 2,5 мм2 - более толстые провода не войдут в клемму;
• При необходимости замены - отсоедините все провода, затем аккуратно выведите контакт из паза, не перегибая рычаги;
• Для сложных систем - сверьтесь с таблицами координации КЭАЗ OptiStart K, чтобы избежать ложных срабатываний.
