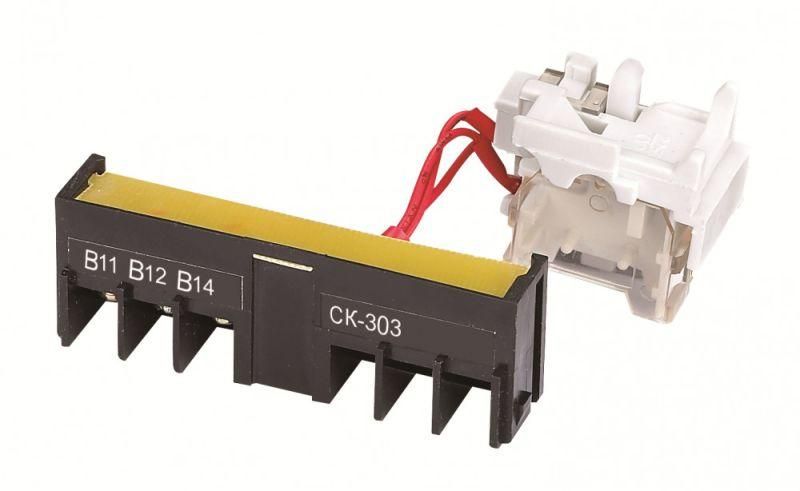

Контакт сигнальный правый ВА-303 3P | 22872DEK DEKraft APC

Контакт сигнальный правый ВА-303 3P от DEKraft предназначен для передачи сигналов о состоянии автоматического выключателя ВА-303 - включен или сработал. Этот контакт устанавливается на правой стороне выключателя и обеспечивает контроль цепей управления и сигнализации в распределительных устройствах.

Назначение и область применения

Контакт сигнальный правый ВА-303 3P используется для формирования сигналов состояния автоматических выключателей серии ВА-303. Он фиксирует два ключевых события: когда выключатель включён вручную и когда он отключился из-за срабатывания защиты (например, при перегрузке или коротком замыкании). Подходит для систем управления, панелей контроля, аварийной сигнализации и автоматизации промышленного оборудования.

Технические характеристики

• Тип: контакт сигнальный (аварийный)
• Номинальное напряжение: 220 В
• Род тока: переменный и постоянный (AC/DC)
• Условный тепловой ток: 3 А
• Количество контактов: 1 нормально открытый (NO), 1 нормально закрытый (NC), 1 переключающий (перекидной)
• Количество переключателей сигнала неисправности: 1
• Место установки: правый слот на корпусе автомата ВА-303

Совместимость и монтаж

Контакт сигнальный правый ВА-303 3P совместим исключительно с автоматическими выключателями ВА-303 от DEKraft. Установка происходит путём вставки в специальный правый слот на боковой поверхности выключателя - механическая связь обеспечивается за счёт штыревого соединения. Нет необходимости в дополнительном креплении или проводах до подключения. После установки контакт работает синхронно с положением рычага автомата: при включении замыкается цепь NO, при срабатывании - NC.

Безопасность и стандарты

Контакт сигнальный правый ВА-303 3P соответствует требованиям к коммутационным устройствам для низковольтных сетей. Работает в рамках допустимых нагрузок: 220 В и 3 А. Не предназначен для работы в условиях повышенной взрывоопасности или агрессивной среды. Для безопасной эксплуатации необходимо соблюдать рекомендации производителя по максимальному току и температурному режиму.

Преимущества

• Простая и надёжная механическая связь с выключателем - нет внешних проводов для передачи сигнала
• Поддерживает одновременную работу двух типов сигналов: «включено» и «сработал»
• Совместим с AC и DC - гибкое применение в различных системах управления
• Интегрированная конструкция снижает риск ошибок при сборке панели

Ограничения применения

• Не совместим с другими сериями автоматов - только с ВА-303
• Максимальный рабочий ток - 3 А; нельзя использовать для управления мощными нагрузками
• Не имеет защиты от пыли и влаги (IP-класс не указан); требует установки внутри щита
• Не предназначена для частого ручного переключения - только реактивная работа от автомата

Примеры использования

• Сигнализация срабатывания автомата на пульте управления станка
• Формирование тревожного сигнала в системе учёта отказов на конвейере
• Логика включения резервного питания при отключении основного автомата
• Индикация состояния в распределительных щитах жилых и промышленных зданий

Практические советы

• Проверьте, что выключатель ВА-303 установлен правильно - контакт должен плотно войти в правый слот без усилия
• При подключении контролируйте ток в цепи сигнализации - не превышайте 3 А
• Используйте этот контакт только для вторичных цепей: управление, индикация, логика - не для силовых нагрузок
• Если нужен контакт с левой стороны - выбирайте левую версию, а не меняйте местами правый
• При замене - всегда отключите питание и проверьте целостность контактов мультиметром
