Контакты вспомогательные 1NO+1NC (1з+1р) OptiSwitch DI-L1-25~40A| 282716 | КЭАЗ

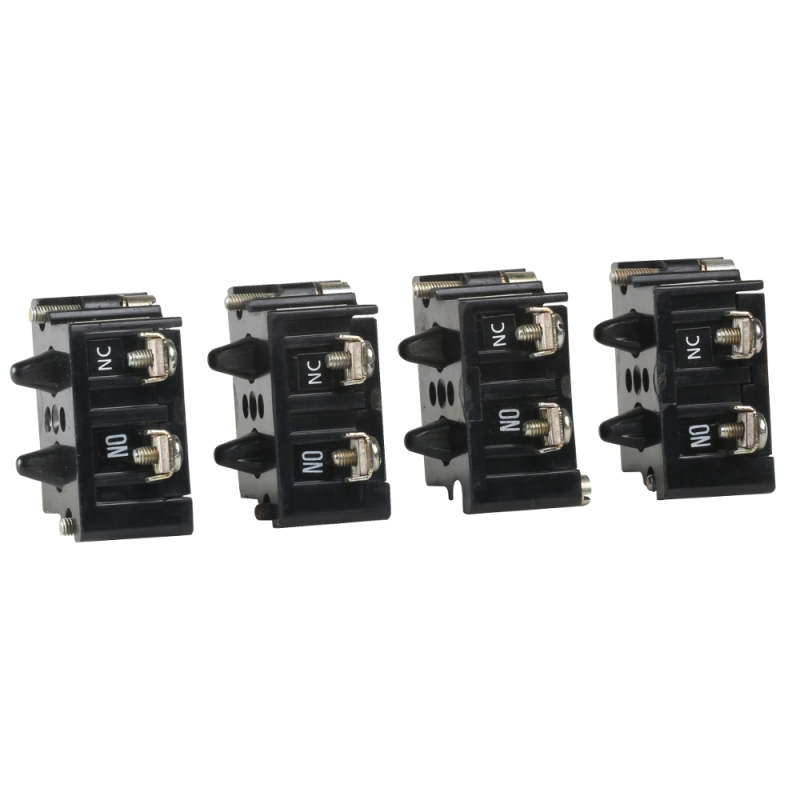

Контакты вспомогательные 1NO+1NC OptiSwitch DI-L1-25~40A от КЭАЗ предназначены для передачи сигналов о состоянии главного коммутационного аппарата - например, рубильника - в системы управления и автоматизации. Артикул 282716 позволяет легко интегрировать эти контакты в существующие схемы на базе серии OptiSwitch DI.

Назначение и область применения

Эти вспомогательные контакты используются для передачи информации о положении главных контактов рубильника или другого коммутационного аппарата. Они не участвуют в управлении основным током нагрузки, а лишь формируют слаботочные сигналы для контрольных устройств - например, индикации состояния “включено/выключено”, логических схем, PLC или реле безопасности.

Подходят для установки на рубильники OptiSwitch DI с номинальным током 25–40 А. Применяются в системах автоматизации производственных линий, станках, щитах распределения энергии, где требуется визуальный или дистанционный контроль положения выключателя.

Технические характеристики

• Тип контакта: 1 нормально открытый (НО, 1NO) + 1 нормально закрытый (НЗ, 1NC)
• Номинальный рабочий ток: 4 А
• Тип подключения: втычное (быстрое соединение с контактными площадками на корпусе рубильника)
• Способ монтажа: фронтальная установка - крепится поверх лицевой панели устройства
• Количество переключающих контактов: один механический блок, обеспечивающий одновременное переключение НО и НЗ

Совместимость и монтаж

Контакты 1NO+1NC OptiSwitch DI-L1-25~40A совместимы исключительно с рубильниками серии OptiSwitch DI, имеющими соответствующие разъёмы для втычного подключения. Установка выполняется вручную: контакты просто вставляются в специальные гнёзда на фронтальной части рубильника до характерного щелчка. Подключение проводов осуществляется к клеммам на самих контактах - они рассчитаны на жилы сечением до 1,5 мм2.

Не подходят для других серий или моделей, даже если внешне похожи. Перед монтажом проверьте наличие свободного места на фронте рубильника и соответствие типоразмера.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов IEC 60947-5-1 для вспомогательных контактов. Материалы и изоляция рассчитаны на работу в условиях промышленной среды с температурой от -25C до +60C. Сертифицировано для применения в электрических щитах класса защиты IP20.

Преимущества

• Удобное втычное подключение - не требует инструментов и снижает время монтажа
• Механическая связь с главными контактами гарантирует точную синхронизацию сигнала с реальным положением рубильника
• Один блок с двумя контактами экономит место в шкафу и упрощает схему
• Высокая надёжность за счёт исполнения от КЭАЗ - производителя с опытом более 70 лет

Ограничения применения

• Рассчитаны только на слаботочные цепи - максимальный ток 4 А. Не использовать для управления мощными нагрузками!
• Не предназначены для работы вне серии OptiSwitch DI - несовместимы с другими рубильниками, даже аналогичными по току
• Не имеют защиты от внешних воздействий выше IP20 - не устанавливаются в сырых, запылённых или наружных помещениях без дополнительной защиты
• Не поддерживают частые коммутации свыше 10 000 циклов в год - для высоконагруженных режимов рекомендованы другие решения

Примеры использования

• Индикация “включен” на пульте управления станком через лампу или LED-индикатор
• Передача сигнала “рубильник замкнут” в PLC для разрешения запуска двигателя
• Обеспечение блокировки: система не даёт включить другой аппарат, пока основной рубильник находится в положении “выкл.”
• Автоматическое определение аварийного отключения в системах безопасности

Практические советы

• При заказе убедитесь, что выбран именно артикул 282716 - он соответствует модели L1 для рубильников 25–40 А. Для меньших токов нужны другие варианты.
• Проверяйте целостность контактов после монтажа: при неполном введении в гнездо сигнал может теряться.
• Для долговечности используйте провода с медными жилами и качественной опрессовкой клемм - избежите нагрева и окисления.
• Если нужна дополнительная сигнализация - можно установить два таких контакта рядом, если есть свободные гнёзда на рубильнике.
