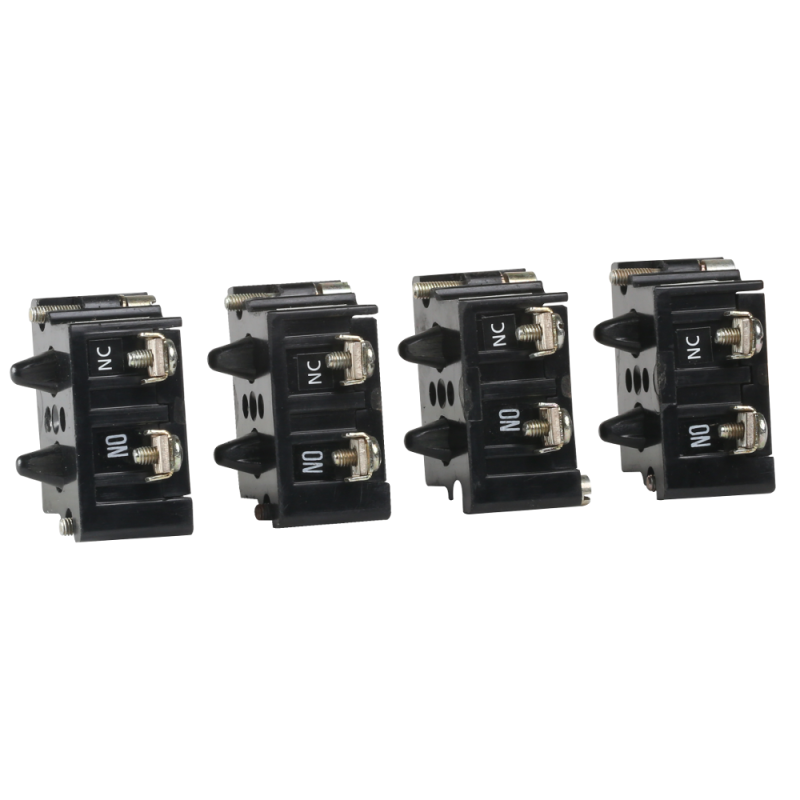

Контакт вспомогательный OptiSwitch DI 1NO+1NC (1з+1р) 4А КЭАЗ (Курский электроаппаратный завод) 282722

Контакт вспомогательный 1NO+1NC (1з+1р) OptiSwitch DI-4.5.6-1000~3150A от КЭАЗ предназначен для передачи сигналов управления в цепях автоматики на основе основного коммутационного аппарата. Этот контакт используется в составе аппаратов серии OptiSwitch DI для контроля состояния включения/отключения в шкафах распределения энергии.

Назначение и область применения

Контакт вспомогательный 1NO+1NC (1з+1р) OptiSwitch DI-4.5.6-1000~3150A устанавливается на выключатели, контакторы и рубильники серии OptiSwitch DI для формирования сигнальной информации в системах автоматизации. Он не предназначен для коммутации силовой нагрузки - только для слаботочных цепей управления, индикации и защиты.

Области применения: шкафы ГРЩ, комплектные трансформаторные подстанции, системы управления станками, конвейерами, насосными и вентиляционными установками. Применяется там, где требуется отслеживать положение главного контакта - включен/выключен.

Технические характеристики

• Тип контактов: 1 нормально открытый (НО, 1з) + 1 нормально закрытый (НЗ, 1р)
• Общее количество контактов: 2
• Номинальный рабочий ток (Ie): 4 А
• Максимальная коммутируемая мощность: соответствует классу AC-15 / DC-13 (по стандарту IEC 60947-5-1)
• Способ монтажа: фронтальная установка - крепится напрямую к лицевой панели основного аппарата
• Тип подключения: винтовые зажимы - надёжное соединение с проводами до 2,5 мм2

Совместимость и монтаж

Контакт вспомогательный 1NO+1NC (1з+1р) OptiSwitch DI-4.5.6-1000~3150A совместим только с аппаратами серии OptiSwitch DI, имеющими специальный фронтальный модульный интерфейс. Установка возможна исключительно на устройства с подходящим по габаритам и расположению местом крепления - проверьте наличие свободного модульного окна на корпусе основного аппарата.

При монтаже:

• Не используйте инструменты с острыми кромками - можно повредить пластиковые элементы
• Затягивайте винты усилием 0,4–0,5 Нм - избыточный момент вызывает деформацию зажима
• Подключение проводов - только одножильные медные с зачисткой 6–8 мм

Безопасность и стандарты

Изделие соответствует требованиям международного стандарта IEC 60947-5-1 и сертифицировано по ГОСТ Р МЭК 60947-5-1. Обеспечивает безопасную работу в условиях температур от -25C до +60C и относительной влажности до 95% без конденсации. Защита IP20 - предотвращает случайный доступ к токоведущим частям, но не рассчитана на воздействие воды или пыли.

Преимущества

• Универсальность: один контакт обеспечивает два типа сигнала - замыкание и размыкание цепи
• Высокая механическая долговечность: рассчитан на более чем 1 млн операций
• Чёткая визуализация положения контактов через прозрачный корпус
• Стандартная форма и размеры - легко заменяется аналогичным устройством других производителей при необходимости

Ограничения применения

• Не применяйте для коммутации силовых цепей выше 4 А - риск сваривания контактов
• Не устанавливайте на аппараты вне серии OptiSwitch DI - физически несовместим
• Не допускается использование во взрывоопасных средах - отсутствует взрывозащита
• Не работает при температурах ниже -25C и выше +60C - возможна потеря герметичности и изменение характеристик

Примеры использования

• Сигнал “включен” - НО контакт замыкается при включении контактора, запускает индикатор на панели
• Сигнал “отключен” - НЗ контакт размыкается при отключении автомата, активирует тревожную кнопку
• Логическая связка: НО + НЗ используются в схемах блокировки, чтобы предотвратить одновременное включение двух устройств

Практические советы

• Перед установкой всегда отключите питание - даже слаботочные цепи могут находиться под потенциалом
• Проверяйте соответствие номера артикула 282722 на упаковке и самом контакте - КЭАЗ выпускает несколько версий
• При использовании в высоконагруженных системах рекомендуется периодический осмотр контактов на окисление - особенно в помещениях с повышенной влажностью
• Если нужен только один тип контакта (например, только НО), второй остаётся незадействованным - он не влияет на работоспособность
