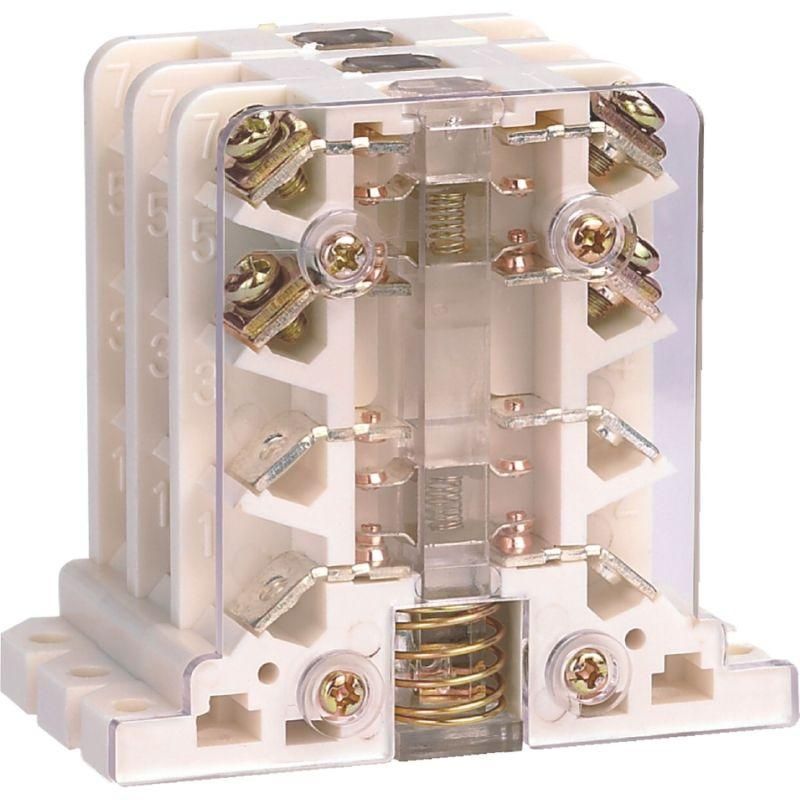

Блок вспомогательных переключающихся контактов 4НО/НЗ для NA8-2500-7500 (R) | 263695 CHINT

Блок вспомогательных переключающихся контактов 4 нормально открытых/нормально закрытых для NA8-2500-7500 от CHINT предназначен для передачи сигналов состояния автоматического выключателя в цепи управления. Артикул 263695 устанавливается непосредственно на выключатели серии NA8, обеспечивая контроль за положением главных контактов без необходимости внешних датчиков.

Назначение и область применения

Этот блок используется для сигнализации состояния автоматических выключателей NA8-2500 и NA8-7500: когда основной контакт замкнут или разомкнут, вспомогательные контакты меняют своё состояние. Это позволяет подключить цепи управления, индикации, блокировки или систем сбора данных. Применяется в распределительных щитах, на станках, конвейерах, насосных станциях и других объектах, где требуется удалённый контроль работы выключателя.

Технические характеристики

• Количество нормально закрытых (НЗ) контактов: 4
• Количество нормально открытых (НО) контактов: 4
• Общее количество переключающих контактов: 8 (4 НО + 4 НЗ)
• Способ монтажа: встраиваемый - устанавливается внутрь корпуса выключателя NA8
• Не имеет собственных переключающих контактов - работает только в паре с выключателем NA8-2500 или NA8-7500

Совместимость и монтаж

Блок совместим исключительно с автоматическими выключателями серии NA8-2500 и NA8-7500. Установка выполняется при отключенном питании: блок вставляется в специальный паз на боковой поверхности выключателя до фиксации. Монтаж требует точного совпадения по габаритам - не подходит к другим сериям или моделям, даже от CHINT. После установки контакты механически связаны с движением главных контактов выключателя - они работают синхронно.

Безопасность и стандарты

Произведён в соответствии с требованиями IEC 60947-1 и IEC 60947-2. Обеспечивает изоляцию между силовыми и слаботочными цепями. Работает в пределах температур от -25C до +70C. Не содержит токсичных материалов. Соответствует RoHS.

Преимущества

• Увеличивает функциональность выключателя без изменения схемы подключения
• Имеет высокую надёжность благодаря механической связи с главным механизмом
• Позволяет реализовать аварийную сигнализацию, блокировочные цепи и логические интерфейсы
• Монолитная конструкция снижает риск потери контакта при вибрации

Ограничения применения

• Не применяется самостоятельно - только как комплектующее для NA8-2500 и NA8-7500
• Не рассчитан на управление нагрузкой выше 5 А / 250 В переменного тока - только для сигнальных цепей
• Не поддерживает частоту коммутаций более 1000 раз в час - не использовать в условиях частой смены режимов
• Не предназначена для установки во взрывоопасных зонах

Примеры использования

• Подключение индикатора “Выключено” на пульте управления через НЗ-контакт
• Формирование сигнала “Автомат сработал” в системе SCADA через НО-контакт
• Блокировка запуска двигателя, пока выключатель не замкнут (использование всех 4 НЗ)
• Регистрация времени включения/выключения в логгер через два НО-контакта

Практические советы

• Перед установкой проверьте, что выключатель NA8-2500 или NA8-7500 находится в положении “Off” - это упрощает доступ к месту монтажа
• Не используйте этот блок для управления мощными устройствами - он не предназначен для силовых цепей
• При проектировании учтите, что все 8 контактов действуют одновременно - планируйте схему так, чтобы не возникло противоречий
• Артикул 263695 не является заменой для аналогов других брендов - совместимость только с CHINT NA8
• После монтажа протестируйте работу каждого контакта мультиметром - убедитесь, что они реагируют на перемещение рычага выключателя
