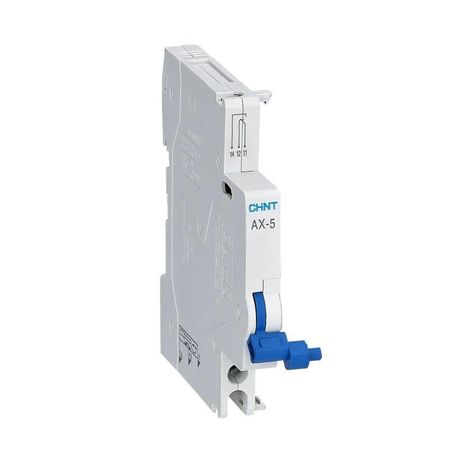

Контакт вспомогательный AX-5 для УЗО NL1 (R) | 200998 CHINT

Вспомогательный контакт AX-5 для УЗО NL1(R) - это компонент, предназначенный для передачи сигнала о состоянии защиты от утечки тока. Он устанавливается на устройства защитного отключения серии NL1(R) бренда CHINT и позволяет интегрировать УЗО в системы автоматизации, контроля и сигнализации.

Назначение и область применения

Вспомогательный контакт AX-5 для УЗО NL1(R) используется для передачи информации о срабатывании или отключении УЗО. Когда устройство защитного отключения сработает из-за утечки тока, контакт меняет своё состояние - это можно зафиксировать через внешнюю цепь: например, сигнал тревоги, индикация на пульте управления или запись события в систему учёта.

Подходит для установки в распределительных щитах промышленных объектов, жилых зданий, офисов и других местах, где требуется удалённый контроль состояния УЗО.

Технические характеристики

• Количество переключающих контактов: 1 - один механический контакт, который замыкается или размыкается при срабатывании УЗО;
• Тип контактов: не указано наличие нормально открытых (НО) или нормально закрытых (НЗ) - контакт является универсальным переключающим, его состояние зависит от положения механизма УЗО;
• Способ монтажа: монтаж сбоку - контакт фиксируется на боковой поверхности корпуса УЗО NL1(R) без необходимости сверления или доработки;
• Совместимость: исключительно с УЗО серии NL1(R) производства CHINT;
• Не имеет собственного питания - работает только как механический переключатель в цепях низкого напряжения.

Совместимость и монтаж

Вспомогательный контакт AX-5 для УЗО NL1(R) совместим только с моделями УЗО серии NL1(R) от CHINT. Монтаж выполняется вручную: контакт плотно вставляется в специальный паз на боковой стенке УЗО до характерного щелчка. Подключение проводов осуществляется к клеммам самого контакта после установки.

Не требует инструментов для установки. Перед монтажом убедитесь, что УЗО находится в выключенном состоянии и отключено от сети.

Преимущества

• Простой и надёжный механизм - нет электроники, минимум точек отказа;
• Быстрая установка без дополнительной фиксации или крепежа;
• Интеграция с существующими решениями CHINT без адаптеров или переходников;
• Увеличивает функциональность УЗО NL1(R): теперь можно получать сигнал о его работе даже на удалённых пультах управления.

Ограничения применения

• Не предназначен для работы с высокими токами - применяется только в цепях управления и сигнализации (до 5 А, согласно типовым требованиям аналогичных контактов);
• Несовместим с другими сериями УЗО, кроме NL1(R);
• Не обеспечивает автономную индикацию - нужна внешняя система для интерпретации сигнала;
• Не рассчитан на частые коммутации - не следует использовать как основной выключатель нагрузки.

Примеры использования

• Подключение к реле времени в промышленном щите - при срабатывании УЗО активируется световая сигнализация;
• Интеграция в SCADA-систему - сигнал от контакта AX-5 передаётся на сервер для регистрации событий;
• Связь с кнопкой «Сброс» на панели оператора - после срабатывания УЗО необходимо вручную восстановить питание, а контакт подтверждает факт отключения.

Практические советы

• Перед установкой проверьте, чтобы УЗО NL1(R) было полностью запущено и соответствовало версии, поддерживающей AX-5 - некоторые старые модели не имеют паза для бокового монтажа;
• При подключении используйте провода сечением не более 1,5 мм2 - большие сечения могут повредить клеммы контакта;
• Не допускайте попадания воды или пыли на контакт - хотя он установлен внутри щита, повышенная влажность снижает срок службы механических элементов;
• Рекомендуется помечать провода, подключённые к AX-5, чтобы отличать сигнал отключения от других цепей управления.
