Контакты вспомогательные боковые CTX3 40-135А 1но1нз - 416849 Legrand

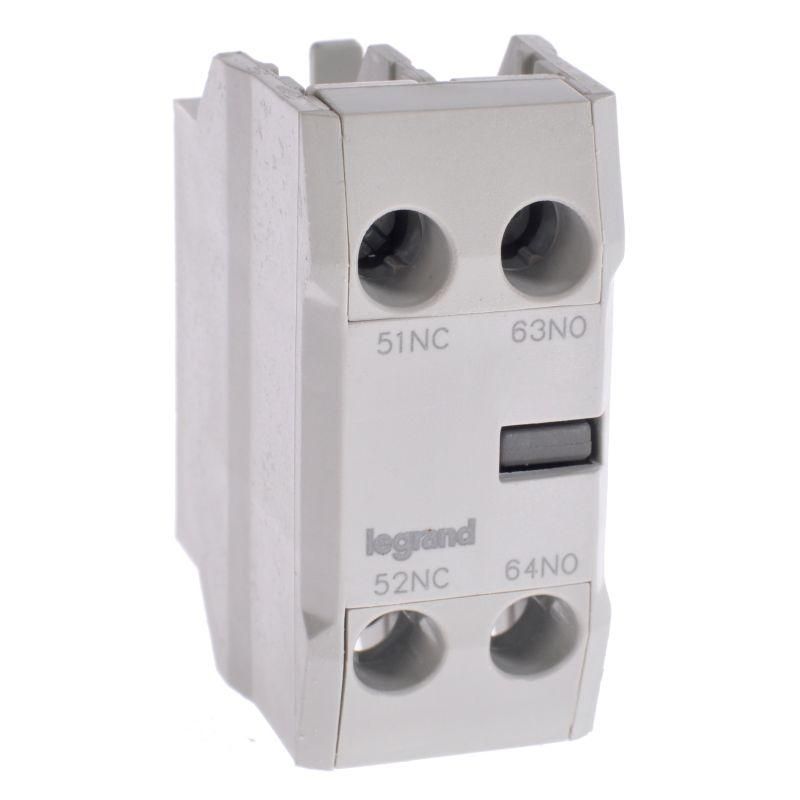

Контакт вспомогательный боковой CTX40-85 1НО1НЗ от Legrand - компактное устройство для передачи сигнала состояния аппарата в цепи управления. Устанавливается на автоматические выключатели серии CTX3, обеспечивая контроль за положением контактов без изменения основной нагрузки.

Назначение и область применения

Этот контакт используется для передачи информации о состоянии главного аппарата - например, включен/выключен - в систему управления, сигнализацию или логический контроллер. Подходит для установки на автоматические выключатели CTX3, где требуется дополнительная цепь контроля, но нельзя использовать встроенные контакты. Применяется в распределительных щитах, на станках, конвейерах, системах аварийной остановки и других объектах с необходимостью удалённого наблюдения за работой оборудования.

Технические характеристики

• Количество нормально открытых (НО) контактов: 1
• Количество нормально замкнутых (НЗ) контактов: 1
• Номинальный ток при переменном токе (AC-15, 230 В): 3 А
• Тип подключения: винтовые зажимы
• Тип монтажа: сверху
• Способ установки: на аппарат (не самостоятельное устройство)
• Количество переключающих контактов: 0 (только вспомогательные)

Совместимость и монтаж

Контакт CTX40-85 1НО1НЗ совместим исключительно с автоматическими выключателями серии CTX3 от Legrand. Монтируется сверху на корпус аппарата - требует наличия специального фиксирующего паза на боковой стенке выключателя. Для установки необходимо открыть крышку аппарата, вставить контакт до упора и закрепить механически. Соединение проводов осуществляется через винтовые клеммы - допускаются жилы сечением до 2,5 мм2. Не устанавливается на другие серии или модели, даже если они внешне похожи.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов IEC 60947-5-1 для вспомогательных контактов. Работает в пределах температур от -25C до +60C. Не предназначен для коммутации силовых цепей - только для слаботочных сигналов. Напряжение изоляции рассчитано на 500 В.

Преимущества

• Увеличивает функциональность выключателя без замены всего устройства
• Минимальная глубина установки - не увеличивает габариты шкафа
• Надёжное винтовое соединение снижает риск ослабления контакта при вибрациях
• Чёткая механическая связь с главным контактом - сигнал точно соответствует реальному положению аппарата

Ограничения применения

• Не работает с другими сериями выключателей - только CTX3
• Нельзя использовать для коммутации тока выше 3 А при 230 В AC
• Не предназначена для работы во взрывоопасных средах
• Не поддерживает импульсную нагрузку - только постоянные или медленно меняющиеся сигналы

Примеры использования

• Подключение к PLC для отображения статуса включения автомата на HMI-панели
• Сигнализация “Аппарат отключён” через световой индикатор
• Логика безопасности: запуск другого оборудования только после подтверждения включения CTX3
• Автоматическое отключение насоса при срабатывании защиты на выключателе

Практические советы

• Перед установкой проверьте, что на вашем выключателе CTX3 есть свободный боковой паз - не все модификации имеют его
• Не затягивайте винты слишком сильно - можно повредить пластиковую часть контакта
• При использовании в условиях высокой вибрации рекомендуется применять кабельные хомуты для фиксации проводов рядом с клеммами
• Для удобства обслуживания пометьте провода, подключённые к этому контакту - он часто путается с основными силовыми линиями
• Если нужен другой тип контакта (например, 2НО или 2НЗ) - выбирайте аналогичные модели из серии CTX40, а не адаптируйте этот
