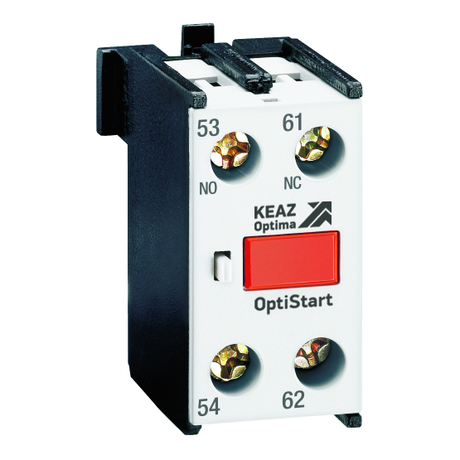

Блок контактный OptiStart K-FX-1011 фронтал. 1НО+1НЗ для F-09..(A)F-150 и FR КЭАЗ 335320

Блок контактный фронтальный 1НО+1НЗ для F-09..(A)F-150 и FR от КЭАЗ (арт. 335320) предназначен для расширения функциональности контакторов путём добавления вспомогательных цепей контроля состояния - например, для сигналов включения/выключения в системах автоматизации.

Назначение и область применения

Блок контактный фронтальный 1НО+1НЗ для F-09..(A)F-150 и FR используется для передачи информации о состоянии основного контактора в управляющие устройства - например, в PLC, реле времени, индикаторы или системы безопасности. Подключается к цепям управления, а не к силовым цепям двигателя. Применяется в системах с контролируемым запуском: насосы, вентиляторы, конвейеры, лифты, тепловые завесы, станки и АВР.

Технические характеристики

• Количество контактов: 1 нормально разомкнутый (НО) + 1 нормально замкнутый (НЗ)
• Номинальный рабочий ток: 3 А при переменном токе AC-15, 230 В
• Способ монтажа: защёлка - монтируется на фронтальной поверхности контактора без инструментов
• Количество контактов неисправности: 0 - не имеет аварийной сигнализации

Совместимость и монтаж

Блок контактный фронтальный 1НО+1НЗ для F-09..(A)F-150 и FR совместим только с контакторами серии F-09, F-150 и FR от КЭАЗ. Монтаж осуществляется путём плотного защёлкивания на фронтальную планку контактора - звук щелчка подтверждает надёжное соединение. Электрический контакт обеспечивается через штыревые выводы внутри корпуса контактора; внешние провода подключаются к клеммам на лицевой стороне блока. Нельзя использовать с другими моделями контакторов - даже аналогичными по габаритам.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов для коммутационных устройств (IEC 60947-5-1). Работает в пределах температур от -25C до +60C. Защита IP20 - допускает установку только в закрытых щитах, исключающих доступ к токоведущим частям.

Преимущества

• Монтаж без инструментов - экономит время при сборке и обслуживании
• Фронтальное расположение - удобен для подключения и диагностики без демонтажа контактора
• Стандартная конфигурация 1НО+1НЗ - покрывает большинство задач управления и обратной связи
• Высокая механическая износостойкость - рассчитан на многократные операции в режиме AC-15

Ограничения применения

• Не предназначена для работы в силовой цепи - максимальный ток 3 А, нельзя применять для управления нагрузкой выше этого значения
• Не поддерживает сигналы неисправности - не используйте, если требуется аварийная сигнализация
• Устанавливается только на контакторы F-09, F-150 и FR - несовместим с другими сериями, включая OptiStart K других типов
• Не работает при температурах ниже -25C и выше +60C

Примеры использования

• На станке: НО-контакт подаёт сигнал в ПЛК, когда двигатель включен; НЗ-контакт отключает питание другого механизма при старте
• В системе АВР: НО-контакт информирует контроллер, что основной источник питания отключён
• В системе освещения: НЗ-контакт активирует резервное освещение при выключении главного контактора

Практические советы

• Перед монтажом проверьте, чтобы контактор был полностью отключён и обесточен
• При подключении проводов соблюдайте цветовую маркировку: НО и НЗ имеют отдельные клеммы - не путайте
• Посадочный размер контактора должен точно соответствовать - блок не будет защёлкиваться, если есть деформация или грязь на направляющих
• Для долговечности не применяйте в средах с высокой вибрацией без дополнительной фиксации
• При замене - всегда используйте оригинальный блок 335320 от КЭАЗ: аналоги могут иметь отличную глубину защёлки или контактную группировку
