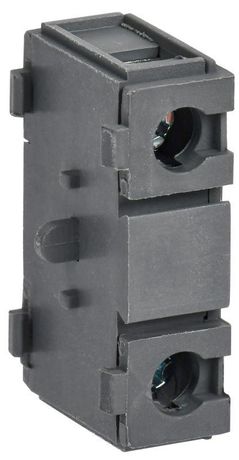

Контакт вспомогательный ВРК 160-1600А KARAT 6А 230В IEK KA-VR00D-KV-0160-1600

Контакт вспомогательный ВРК 160-1600А от IEK - это компонент для передачи сигнала о состоянии силового выключателя серии KARAT: включен или отключен. Устанавливается на боковой поверхности автоматического выключателя и обеспечивает контроль через внешние цепи управления или сигнализации.

Назначение и область применения

Контакт вспомогательный ВРК 160-1600А используется исключительно для передачи информации о положении силовых контактов выключателя-разъединителя серии KARAT IEK. Он не управляет нагрузкой, а лишь сообщает системе управления, находится ли выключатель в положении «включено» или «отключено». Подходит для установки в щитах управления, на пультах операторов, в системах аварийной сигнализации и автоматизации технологических процессов.

Технические характеристики

• Количество полюсов: 3
• Номинальный рабочий ток: 6 А
• Тип контактов: 1 нормально замкнутый (НЗ/NC), нормально открытых (НО/NO) - нет
• Тип подключения: втычное соединение (не требует проводов - вставляется напрямую в разъем выключателя)
• Способ монтажа: монтаж сбоку (устанавливается параллельно корпусу выключателя)
• Переключающие контакты: отсутствуют

Совместимость и монтаж

Контакт вспомогательный ВРК 160-1600А совместим только с силовыми выключателями серии KARAT IEK моделей 160–1600 А. Не устанавливается на другие модели или бренды. Монтаж выполняется вручную: контакт вводится в специальный разъем на боковой стенке выключателя до характерного щелчка. Для правильной работы необходимо, чтобы выключатель был полностью отключен и не находился под напряжением во время установки.

Безопасность и стандарты

Произведен в соответствии с требованиями к коммутационным устройствам для слаботочных цепей. Соответствует стандартам IEC 60947-5-1 для вспомогательных контактов. Рабочее напряжение не указано - применяется только в цепях управления с безопасными уровнями (до 250 В переменного тока, согласно типичному применению для таких контактов).

Преимущества

• Втычное соединение исключает необходимость пайки или подмотки проводов - снижает риск ошибок при монтаже
• Установка сбоку не занимает место внутри шкафа и не требует изменения габаритов сборки
• Один контакт NC надежно фиксирует состояние «отключено» - идеален для сигналов тревоги или блокировок
• Совместимость с целой серией KARAT позволяет использовать один тип контакта для всех выключателей 160–1600 А

Ограничения применения

• Не работает с другими сериями выключателей - даже от IEK, кроме KARAT
• Не предназначена для коммутации мощных нагрузок - максимальный ток 6 А, только для цепей управления
• Отсутствие нормально открытых контактов ограничивает возможности схем - нельзя реализовать сигнализацию «включено» этим элементом
• Не подлежит ремонту - при выходе из строя требуется замена всего контакта

Примеры использования

• Подключение к кнопке «Стоп» в пульте управления - световая индикация «Выключатель отключен»
• Логическая блокировка запуска оборудования, пока выключатель не переведён в положение «выкл»
• Связь с PLC или реле времени для регистрации времени работы/останова машины
• Автоматическое оповещение в SCADA-системе о срабатывании защиты

Практические советы

• Проверьте, что выключатель KARAT имеет свободный боковой разъем - некоторые модели выпускаются без него
• При использовании нескольких контактов - убедитесь, что они не мешают друг другу при установке
• Не используйте этот контакт для питания реле или ламп выше 6 А - возможен свариваемый контакт и отказ
• При замене - всегда отключите питание выключателя, даже если он в положении «выкл»
• Контакт ВРК 160-1600А от IEK - единственный подходящий вариант для KARAT; аналоги других брендов не совместимы
