Контактный блок для головок - Osmoz комплектации под винт НО /НЗ | 022903 Legrand

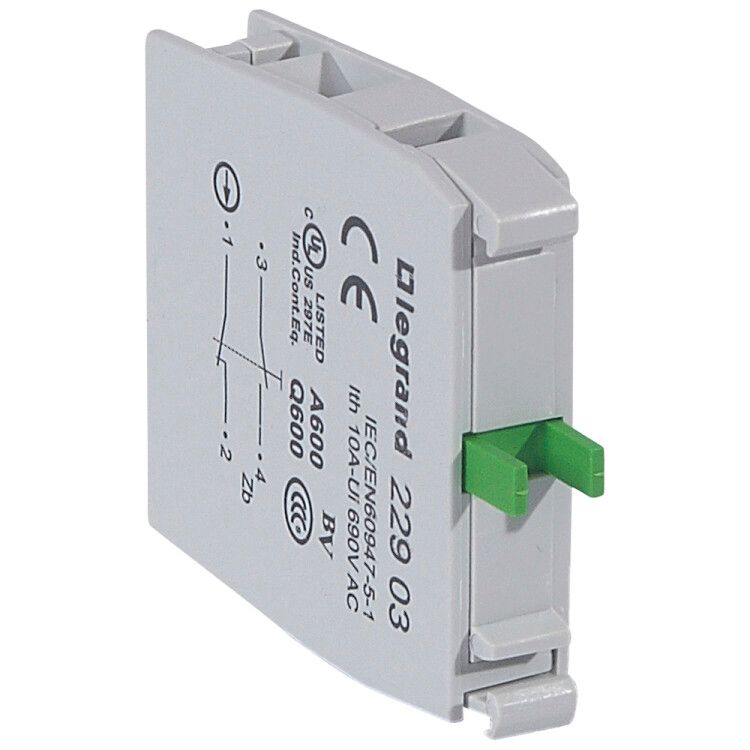

Контактный блок для головок под винт НО/НЗ от Legrand Euro (артикул 022903) предназначен для коммутации слаботочных цепей в устройствах управления с винтовыми зажимами. Он совмещает один нормально замкнутый и один нормально разомкнутый контакт в компактном модульном корпусе, что делает его удобным решением для сборки панелей и установки в головках кнопок.

Назначение и область применения

Этот контактный блок используется для передачи сигнала в системах автоматизации, где требуется фиксированная логика включения/выключения. Подходит для интеграции в кнопочные посты, пульты управления, реле-блоки и другие устройства с механическими переключателями. Применяется там, где нужна надёжная, но не силовая коммутация - например, в управлении светом, сигналами, маломощными реле или PLC-входами.

Технические характеристики

• Тип изделия: Блок контактный
• Количество нормально замкнутых (НЗ) контактов: 1
• Количество нормально разомкнутых (НО) контактов: 1
• Тип подключения: Винтовые зажимы
• Номинальный рабочий ток (Ie): 3 А
• Исполнение: Наружный / Встроенный - позволяет устанавливать как на поверхность, так и внутрь корпуса
• Способ монтажа: Наружный / Встроенный - соответствует исполнению, обеспечивает гибкую интеграцию
• Количество переключающих контактов: 0 - не является самостоятельным переключателем, работает только в паре с внешним механизмом (например, кнопкой)

Совместимость и монтаж

Контактный блок Legrand Euro 022903 рассчитан на установку в стандартные головки под винт серии Osmoz. Для монтажа необходимо зафиксировать его в посадочном месте головки до щелчка - он не требует дополнительного крепления. Кабели подключаются через винтовые зажимы: оголённая часть жилы должна быть 5–8 мм, без изоляции внутри зажима. Максимальный момент затяжки - не более 0,4 Нм, чтобы не повредить пластиковые детали.

Безопасность и стандарты

Произведён в соответствии с требованиями международных стандартов для слаботочного оборудования. Работает при температуре от –25C до +55C. Не предназначен для работы в условиях взрывоопасной среды или повышенной влажности без дополнительной защиты корпуса.

Преимущества

• Универсальная комбинация НО+НЗ - позволяет реализовать базовые логические функции без дополнительных элементов
• Фиксация в головке без инструментов - ускоряет сборку и обслуживание
• Материалы корпуса устойчивы к механическому износу - выдерживает многократные операции нажатия
• Совместим с другими изделиями серии Osmoz - легко расширяемая система

Ограничения применения

• Не предназначена для коммутации мощных нагрузок - максимальный ток 3 А исключает использование в цепях двигателей, нагревателей или освещения >300 Вт
• Не имеет собственного механизма переключения - требует внешнего привода (кнопки, рычага)
• Не герметична - не рекомендуется для открытой установки вне корпуса в сыром или запылённом окружении
• Не поддерживает быстроразъёмные соединения - все провода должны быть закреплены винтами

Примеры использования

• Кнопка старта/останова на станке: НО - включение двигателя, НЗ - отключение аварийной сигнализации
• Пульт управления конвейером: одновременная активация двух цепей - включение питания и индикации
• Система контроля доступа: НО - открывает реле замка, НЗ - подаёт сигнал “заперто” на контроллер

Практические советы

• Перед установкой проверьте посадочный диаметр головки - он должен точно соответствовать форм-фактору блока (обычно 16–22 мм)
• Не используйте блок без защитного кожуха в помещениях с высокой запылённостью - пыль может попасть в контакты и вызвать отказ
• При подключении к PLC - убедитесь, что входной ток устройства не превышает 3 А и соответствует типу сигнала (DC/AC)
• Рекомендуется использовать с кабелями сечением 0,5–1,5 мм2 - большие сечения трудно зажать без деформации
• При замене - отключите питание, даже при слаботочных цепях, чтобы избежать пробоя из-за импульсов
