Контактный блок с клеммным безвинтовым зажимом со светодиодом на 24В | ALV24 DKC ДКС

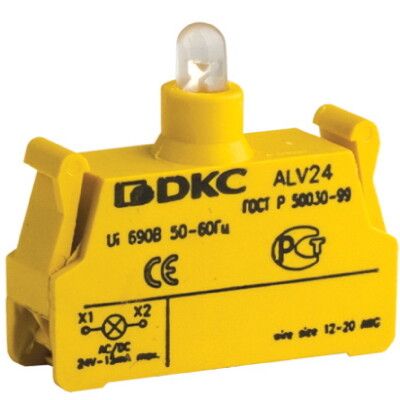

Блок контактный с клеммным безвинтовым зажимом со светодиодом 24В от DKC (ДКС), артикул alv24 - это компактное устройство для коммутации и индикации цепей постоянного и переменного тока на 24 В. Подходит для установки в распределительных щитах, автоматизированных системах и оборудовании, где важна наглядная визуализация состояния питания.

Назначение и область применения

Блок контактный alv24 предназначен для подключения и контроля слаботочных цепей с напряжением до 24 В. Интегрированный белый светодиод показывает наличие напряжения на контактах - когда светится, значит, цепь подключена и работает. Устройство применяется в промышленной автоматике, системах управления, бытовых аппаратах, автопромышленности и любых местах, где нужна простая и надежная индикация включения.

Технические характеристики

• Номинальное напряжение: 24 В (AC/DC)
• Тип лампы: светодиод, цвет - белый
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от воды и пыли
• Тип крепления: фронтальное - устанавливается в DIN-рейку через переднюю часть корпуса
• Цвет корпуса: жёлтый
• Тип зажима: безвинтовой - позволяет быстро закрепить провод без инструментов

Совместимость и монтаж

Блок alv24 совместим с DIN-рейкой шириной 35 мм, используемой в большинстве промышленных шкафов. Монтаж выполняется путём защёлкивания на рейку с фронтальной стороны - достаточно вставить устройство в направляющие и слегка надавить до характерного щелчка. Для подключения проводов используйте безвинтовые клеммы: оголите конец провода на 8–10 мм, вставьте в гнездо и затяните зажим кнопкой. Напряжение на светодиоде активируется сразу после подачи 24 В на входные контакты.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования низкого напряжения. IP20 обеспечивает защиту от случайного прикосновения к токоведущим элементам, но не предназначено для работы во влажных средах, на улице или в помещениях с высокой запылённостью. Не допускается использование в условиях перепадов температур ниже 0 C или выше +55 C - производитель не гарантирует стабильную работу вне этого диапазона.

Преимущества

• Быстрый монтаж благодаря безвинтовому зажиму - не требует отвертки
• Чёткая индикация состояния цепи: белый светодиод хорошо виден даже при ярком освещении
• Компактный размер - занимает мало места на DIN-рейке
• Поддержка AC/DC - можно использовать как в сетях переменного, так и постоянного тока
• Совместим с серийными решениями Quadro - легко интегрируется в существующие системы

Ограничения применения

• Не подходит для установки в открытых или влажных помещениях из-за низкой степени защиты IP20
• Максимальный ток не указан - не рекомендуется применять для нагрузок выше 5 А без проверки в конкретной схеме
• Светодиод не является источником основного освещения - служит исключительно для индикации
• Не рассчитан на частые механические удары или вибрацию - не следует монтировать на движущихся механизмах

Примеры использования

• Индикация включения насоса в системе водоснабжения
• Контроль наличия питания на контроллере PLC в автоматическом цехе
• Отображение состояния зарядного устройства в автомобиле
• Сигнализация готовности к работе термостата в системе отопления
• Локальный индикатор в распределительном щите на объекте ЖКХ

Практические советы

• Перед монтажом убедитесь, что напряжение на линии действительно составляет 24 В - превышение может повредить светодиод
• При использовании многожильных проводов лучше предварительно обжать их наконечниками - это повысит надёжность контакта
• При групповой установке нескольких блоков alv24 соблюдайте минимальный интервал между ними - чтобы не перегревались соседние элементы
• Заменяйте блок только при выключенном питании - даже при 24 В есть риск поражения током при замыкании
• Артикул alv24 совпадает с другими изделиями серии Quadro - при заказе запасных частей указывайте именно этот артикул, а не просто “блок с LED”
