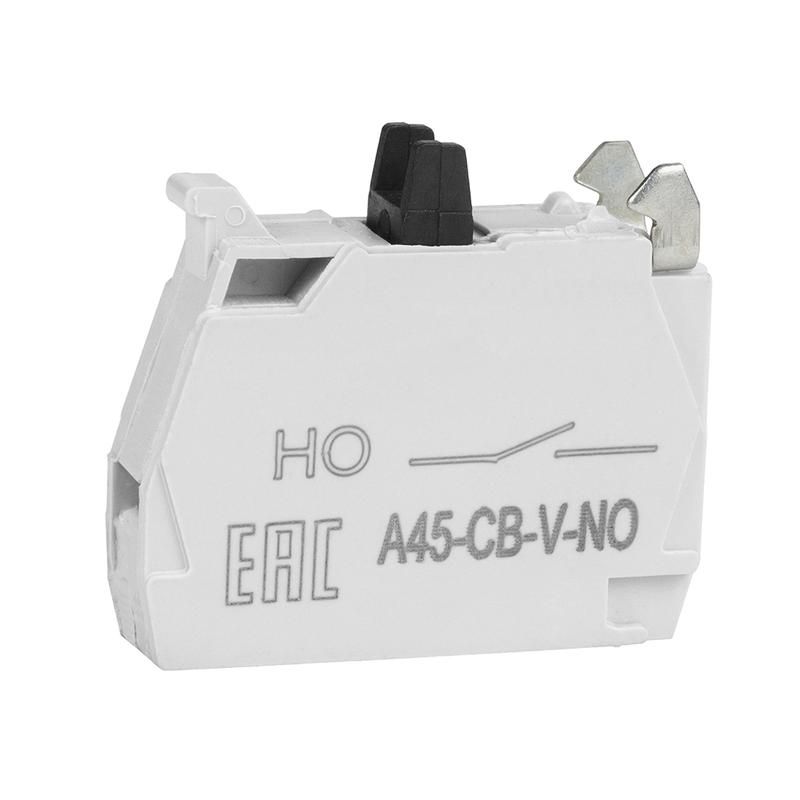

Контактный блок OptiSignal D22 A45-CB-V-NO 1НО винтовой зажим ZBE101 |332200| КЭАЗ

Блок контактный D22 A45-CB-V-NO 1 нормально разомкнутый винтовой зажим от КЭАЗ - компонент для сборки и модификации систем управления на базе OptiSignal. Подходит для коммутации слаботочных цепей с током до 3,5 А, используется там, где нужна надёжная механическая связь без автоматизации.

Назначение и область применения

Блок контактный D22 A45-CB-V-NO 1 нормально разомкнутый винтовой зажим предназначен для создания или доработки управляющих цепей в устройствах серии OptiSignal. Он работает как обычный выключатель: замыкает цепь при активации (например, при нажатии кнопки или срабатывании реле) и размыкает её в исходном состоянии. Применяется в пультах управления, распределительных щитах, станках, конвейерах и других системах, где требуется простая, долговечная и проверенная коммутация.

Технические характеристики

• Количество нормально разомкнутых контактов: 1 - значит, цепь замыкается только при срабатывании, в покое она разорвана;
• Номинальный рабочий ток: 3,5 А - максимальный постоянный ток, который можно безопасно коммутировать; не рекомендуется использовать для нагрузок выше этого значения;
• Тип подключения: винтовой зажим - позволяет надёжно закрепить провода сечением до 1,5 мм2 без пайки;
• Способ монтажа: монтаж сверху и интегрированный - блок фиксируется прямо на платформе или корпусе OptiSignal без дополнительных креплений;
• Переключающие контакты: 0 - не имеет встроенных переключателей состояния или сигналов неисправности.

Совместимость и монтаж

Блок контактный D22 A45-CB-V-NO 1 нормально разомкнутый винтовой зажим совместим только с компонентами системы OptiSignal от КЭАЗ. Монтируется сверху на специальную направляющую шину - не требует drilling или дополнительного крепления. Для установки просто вставьте блок в паз до щелчка. После монтажа подключите провода через винтовые клеммы: затягивайте их равномерно, чтобы избежать повреждения изоляции. Убедитесь, что провода зачищены на 8–10 мм и не имеют остатков жилы вне зажима.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для низковольтной аппаратуры. Произведено в соответствии с ГОСТ Р 50030.5.1 и IEC 60947-5-1. Номинальный ток 3,5 А обеспечивает безопасную работу в бытовых и промышленных условиях при соблюдении допустимых нагрузок. Не предназначено для работы в цепях переменного тока выше 250 В.

Преимущества

• Универсальный винтовой зажим - удобен для многократного подключения/отключения проводов;
• Интегрированный монтаж - экономит место внутри шкафа, не требует внешних кронштейнов;
• Высокая механическая прочность - контакты выполнены из медных сплавов с серебряным напылением для устойчивости к окислению;
• Совместимость с системой OptiSignal - легко масштабируется: можно добавить ещё один такой же блок или другие элементы без переделки всей схемы.

Ограничения применения

• Не подходит для коммутации токов выше 3,5 А - риск оплавления контактов и выхода из строя;
• Не имеет индикации состояния - нельзя визуально определить, замкнут ли контакт без тестирования;
• Работает только в составе системы OptiSignal - несовместим с другими типами монтажных шин или корпусов;
• Не рассчитан на частые циклы включения/выключения более 10 000 раз в год - для высокочастотных применений лучше выбрать электромагнитное реле.

Примеры использования

• Замыкание цепи питания маломощного индикатора при запуске станка;
• Подключение аварийной кнопки останова в пульт управления;
• Формирование сигнала “готов” в контроллерной системе на основе OptiSignal;
• Добавление ручного переключения режима работы в существующую автоматическую схему.

Практические советы

• При подборе используйте артикул 332200 - он однозначно идентифицирует именно этот блок среди аналогичных;
• Проверяйте посадочные габариты перед заказом: блок проектируется под стандартную ширину шины OptiSignal - не подходит для сторонних решений;
• Для длительной службы избегайте вибраций и повышенной температуры окружающей среды (>55 C);
• Если вам нужны два контакта - возьмите два таких блока и смонтируйте рядом - они работают независимо друг от друга;
• Не используйте блок в качестве основного выключателя сети - он служит лишь вспомогательным элементом управления.
