Пластина монтажная OptiSignal D22 A5-MB для пласт кнопок и ламп ZB5AZ009 |332195| КЭАЗ

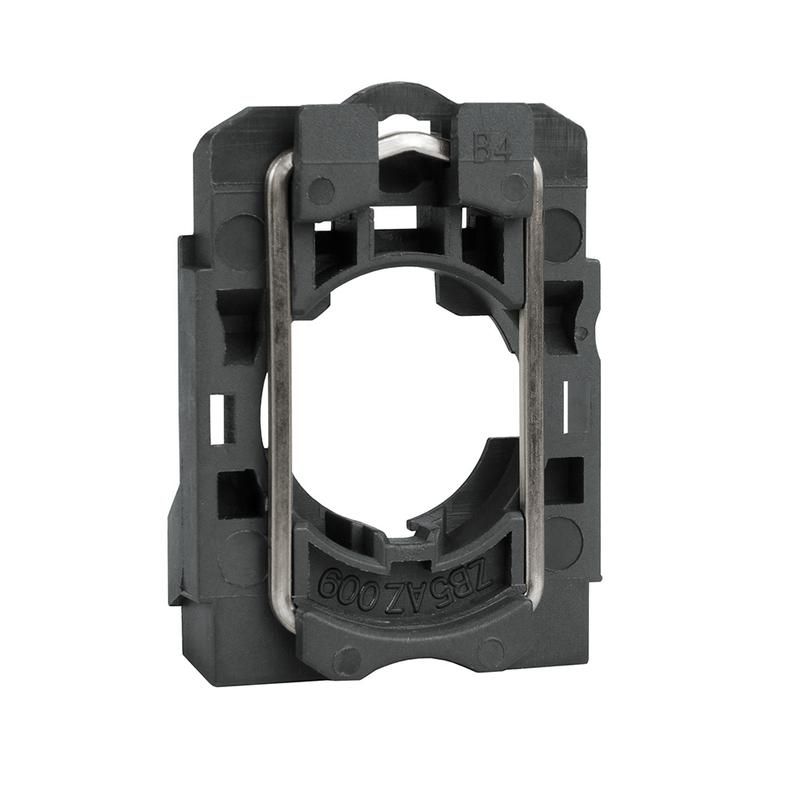

Пластина монтажная OptiSignal D22 A5-MB для пластиковых кнопок и ламп ZB5AZ009 - это базовый элемент для установки одиночных кнопочных выключателей и индикаторных ламп серии ZB5AZ009. Она обеспечивает надёжную фиксацию устройства в панели, совместима с продуктами КЭАЗ и используется там, где требуется простая и быстрая сборка управления.

Назначение и область применения

Пластина монтажная OptiSignal D22 A5-MB для пластиковых кнопок и ламп ZB5AZ009 служит для крепления одного встраиваемого устройства - кнопки или сигнальной лампы - в стеновой или щитовой панели. Применяется в системах управления оборудованием, на пультах операторов, в автоматизированных линиях, где нужны компактные и легко заменяемые элементы управления.

Технические характеристики

• Тип изделия: монтажное основание
• Диаметр отверстия: 22,3 мм - соответствует габаритам кнопок и ламп ZB5AZ009
• Монтажный диаметр: 22,3 мм - определяет размер проёма в панели
• Способ монтажа: защёлка - позволяет устанавливать и снимать пластину без инструментов
• Степень защиты IP00 - не имеет внешней защиты от пыли и воды; применяется только внутри закрытых корпусов
• Количество встраиваемых устройств: 1
• Рабочее напряжение: 0 В - пластина не проводит ток, не является электрическим элементом

Совместимость и монтаж

Пластина монтажная OptiSignal D22 A5-MB для пластиковых кнопок и ламп ZB5AZ009 совместима исключительно с изделиями серии ZB5AZ009 от КЭАЗ. Установка происходит через защёлку: устройство вставляется в подготовленное отверстие 22,3 мм до характерного щелчка. Для демонтажа достаточно слегка надавить на боковые фиксаторы и извлечь пластину. Монтаж возможен в панелях из металла, пластика или древесностружечных плит толщиной до 4 мм.

Безопасность и стандарты

Пластина монтажная OptiSignal D22 A5-MB для пластиковых кнопок и ламп ZB5AZ009 не имеет степени защиты выше IP00. Это значит, что она не защищает от попадания пыли, влаги или сторонних предметов. Поэтому её нельзя использовать вне герметичных корпусов или в условиях повышенной запылённости, сырости или агрессивной среды.

Преимущества

• Удобная защёлка - монтаж и сервисное обслуживание без инструментов
• Точные габариты - гарантируют плотную посадку кнопок и ламп ZB5AZ009 без люфта
• Лёгкий вес и прочный пластик - снижают нагрузку на панель и устойчивы к механическому воздействию
• Совместимость с серийными решениями КЭАЗ - позволяет собирать унифицированные панели управления

Ограничения применения

• Не допускается использование на открытом воздухе или во влажных помещениях
• Не подходит для установки в панели толще 4 мм - защёлка не сможет зафиксировать устройство
• Не работает как электрический контакт - не передаёт ток, не коммутирует цепь
• Не совместима с другими типами кнопок или ламп, кроме ZB5AZ009

Примеры использования

• Щиты управления станков с одной кнопкой старта/останова
• Индикационные панели на конвейерах с сигнальной лампой
• Пульты оператора в цехах с минимальным набором элементов управления
• Аппараты с внутренним расположением органов управления в закрытых корпусах

Практические советы

• Перед монтажом проверьте точность сверления отверстия - диаметр должен быть 22,3 мм +-0,1 мм
• Если панель слишком тонкая (<1 мм), используйте уплотнительную шайбу для предотвращения деформации
• При сборке нескольких модулей - располагайте пластины с одинаковым шагом для эргономичного доступа
• Замените повреждённую пластину только оригинальной - другие аналоги могут иметь отличные посадочные размеры
• Пластина монтажная OptiSignal D22 A5-MB для пластиковых кнопок и ламп ZB5AZ009 - это расходник, который стоит хранить в запасе для ремонта
