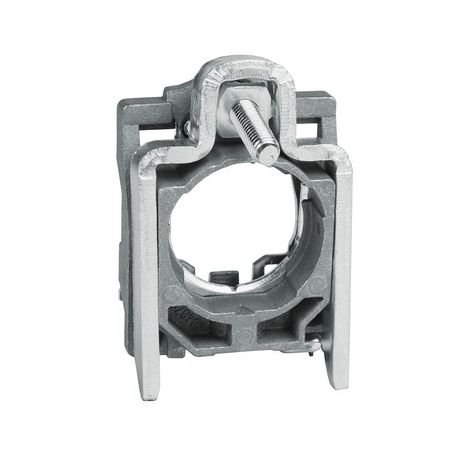

Пластина монтажная OptiSignal D22 A4-MB для метал кнопок и ламп ZB4BZ009 КЭАЗ 332194

Пластина монтажная D22 A4-MB для металлических кнопок и ламп - это базовый элемент для установки одиночных кнопочных выключателей и индикаторных ламп в панелях управления. Продукт от КЭАЗ Optima (артикул 332194) обеспечивает надёжную механическую фиксацию компонентов, совместимых с диаметром 22,3 мм.

Назначение и область применения

Пластина монтажная D22 A4-MB для металлических кнопок и ламп используется для крепления однокнопочных устройств и сигнальных ламп на панели оборудования. Она служит основанием, к которому крепятся сами кнопки и лампы через защёлку. Подходит для сборки пультов управления, щитов автоматики, станков и других промышленных систем, где требуется компактная и жёсткая установка одного устройства.

Технические характеристики

• Тип изделия: Монтажное основание
• Диаметр отверстия: 22,3 мм - соответствует стандартному размеру для кнопок и ламп серии D22
• Монтажный диаметр: 22,3 мм - определяет размер проёма в панели, необходимый для установки
• Способ монтажа: Защелка - позволяет легко закрепить пластину в отверстии без инструментов
• Степень защиты: IP00 - не имеет защиты от пыли и влаги; применяется только внутри закрытых корпусов
• Количество встраиваемых устройств: 1 - рассчитана на установку одной кнопки или лампы
• Рабочее напряжение: 0 В - не является токоведущим элементом, не участвует в коммутации цепи

Совместимость и монтаж

Пластина монтажная D22 A4-MB для металлических кнопок и ламп совместима со всеми устройствами КЭАЗ Optima и аналогичными изделиями с диаметром 22,3 мм, имеющими защёлочное крепление. Для монтажа необходимо просверлить в панели отверстие точно 22,3 мм. После вставки пластины она фиксируется защёлкой - слышится характерный щелчок. Установка занимает несколько секунд, демонтаж возможен без повреждений.

Безопасность и стандарты

Изделие не имеет степени защиты выше IP00, поэтому не допускается использование вне герметичного корпуса. Не содержит токоведущих частей и не требует заземления. Соответствует внутренним стандартам КЭАЗ на механическую совместимость компонентов OptiSignal.

Преимущества

• Универсальная совместимость с большинством кнопок и ламп D22
• Быстрый и инструментальный монтаж благодаря защёлке
• Высокая прочность металлической конструкции
• Обеспечивает точное положение установленного устройства

Ограничения применения

• Не подходит для установки в условиях повышенной влажности, запылённости или открытых площадках из-за IP00
• Поддерживает только одно устройство - нельзя использовать для групповой установки нескольких кнопок
• Не предназначен для работы с высокими токами - не является коммутирующим элементом
• Требует предварительного сверления отверстия с точным диаметром 22,3 мм

Примеры использования

• Фиксация кнопки старта/останова на пульте станка
• Установка индикаторной лампы «Готово» на панель автомата
• Сборка тестового стенда с одним световым сигналом
• Замена повреждённой пластины в существующем оборудовании КЭАЗ

Практические советы

• Перед монтажом проверьте диаметр отверстия в панели - он должен быть 22,3 мм +-0,1 мм. Большие отверстия снижают устойчивость, меньшие - затруднят установку.
• Пластину можно использовать только с устройствами, оснащёнными защёлкой. Не подходят модели с резьбовым креплением.
• Если панель изготовлена из мягкого материала (например, пластика), рекомендуется усилить края отверстия втулкой для предотвращения деформации.
• Пластина монтажная D22 A4-MB для металлических кнопок и ламп - расходный элемент. При замене кнопки или лампы её часто меняют вместе с ними.
• Артикул 332194 - всегда указывайте его при заказе запчастей, чтобы избежать путаницы с другими типами монтажных плат.
