Контактный зажим (упаковка 100 шт.) | Ik-Clamps-100 EKF

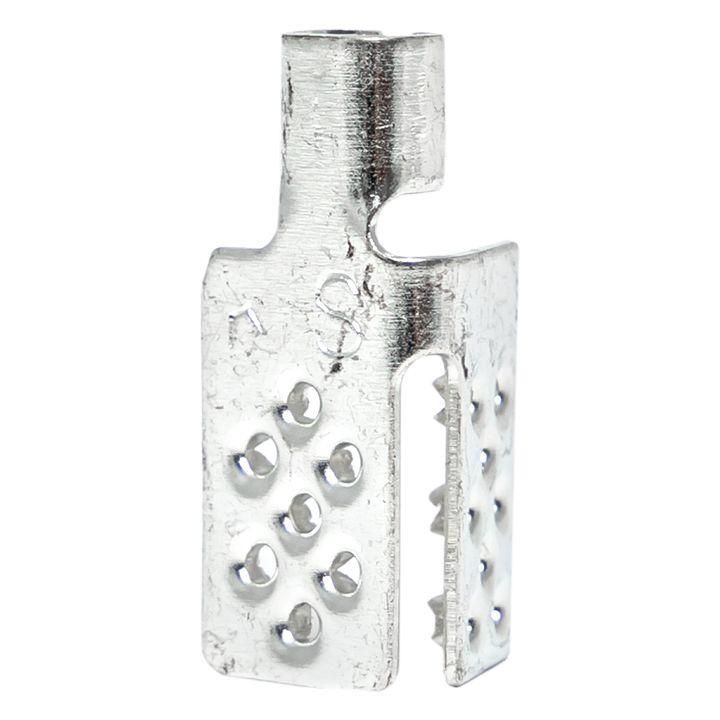

Контактный зажим EKF (артикул ik-clamps-100) - это компонент для надёжного электрического соединения медной токоведущей шины инфракрасной нагревательной плёнки с силовым проводом ПуГВ. Упаковка содержит 100 штук, что удобно для масштабных монтажных работ.

Назначение и область применения

Контактный зажим EKF (ik-clamps-100) используется исключительно при установке инфракрасной нагревательной плёнки. Он обеспечивает электрический контакт между медной шиной, находящейся внутри плёнки, и внешним силовым проводом ПуГВ. Применяется в системах тёплых полов, потолочных и настенных инфракрасных обогревателях.

Технические характеристики

• Максимальное сечение провода: 1,5–2,5 мм2 (провод ПуГВ)
• Рассчитан на работу с медными токоведущими шинами в инфракрасной плёнке
• Количество в упаковке: 100 шт.
• Материал контактов: медная сплавная основа с антикоррозийным покрытием
• Изоляция: термостойкая пластиковая оболочка

Совместимость и монтаж

Зажим совместим только с инфракрасными нагревательными плёнками, имеющими медную токоведущую шину. Для монтажа:

• Уложите плёнку и выведите провод ПуГВ из-под слоя изоляции.
• Зафиксируйте зажим так, чтобы одна часть плотно прилегала к медной шине внутри плёнки, а другая - к зачищенному концу провода.
• Зажмите зажим плоскогубцами до характерного щелчка - это гарантирует надёжный контакт.
• Не используйте инструменты с острыми кромками, чтобы не повредить изоляцию плёнки.

Безопасность и стандарты

Контактный зажим EKF (ik-clamps-100) соответствует требованиям безопасности для низковольтных систем до 24 В. Не предназначен для работы под напряжением выше 24 В. Отсутствие сертификации по ГОСТ/IEC не означает несоответствие - продукт разработан под специфические задачи инфракрасных систем.

Преимущества

• Обеспечивает минимальное переходное сопротивление - снижает риск перегрева в месте соединения
• Автоматическая фиксация при зажиме - не требует пайки или дополнительных креплений
• Устойчив к вибрациям и температурным колебаниям в пределах рабочего диапазона плёнки
• Удобная упаковка по 100 шт. - оптимизирована для профессионального монтажа

Ограничения применения

• Не применяется с алюминиевыми шинами или другими типами нагревательных элементов
• Не предназначены для открытого монтажа вне плёнки - не имеют защиты IP
• Не подходят для высоких нагрузок: максимальный ток ограничен конструкцией - не более 10 А на точку
• Не рекомендовано использовать в условиях постоянного воздействия воды или повышенной влажности вне системы плёнки

Примеры использования

• Подключение провода ПуГВ 2,5 мм2 к шине инфракрасной плёнки в тёплом полу в жилом помещении
• Соединение нескольких секций плёнки через распределительную коробку
• Монтаж в коммерческих помещениях: офисы, медицинские центры, детские учреждения

Практические советы

• Перед монтажом проверьте, что сечение провода точно соответствует 1,5 или 2,5 мм2 - меньшие или большие значения могут вызвать плохой контакт
• Чистите поверхность медной шины перед установкой - оксиды снижают проводимость
• Не пережимайте зажим слишком сильно - это может повредить внутреннюю структуру плёнки
• Оставляйте запас провода около 10–15 см для последующего обслуживания
• После монтажа обязательно проверяйте соединения тестером на отсутствие обрывов и замыканий
