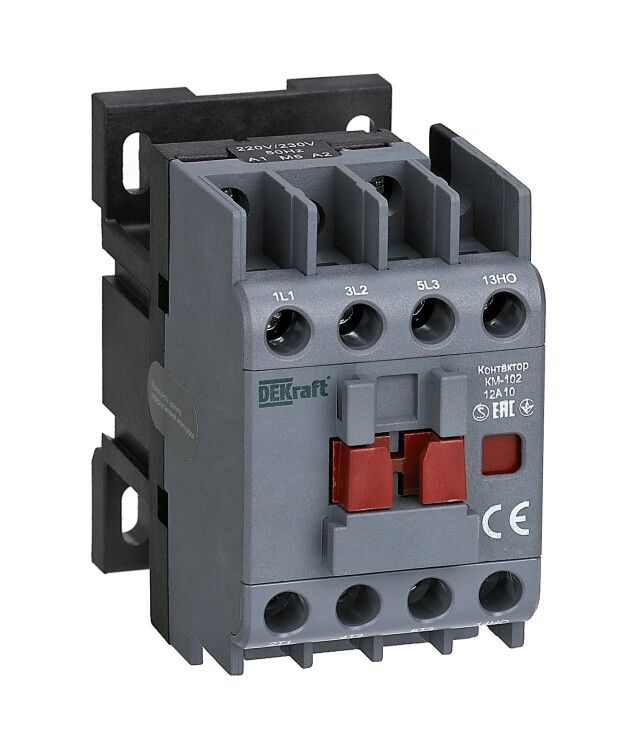

Контактор КМ-102 12А кат. 48В AC 1НО AC-3 AC-4 DEKraft 22077DEK APC

Контактор КМ-102 от DEKraft - устройство для дистанционного включения и отключения нагрузки до 12 А в цепях переменного тока с напряжением управления 48 В. Подходит для автоматизации оборудования с частым включением, таких как насосы, вентиляторы и световые системы.

Назначение и область применения

Контактор КМ-102 предназначен для коммутации активной и индуктивной нагрузки: запуск и останов асинхронных двигателей, управление освещением, включение конденсаторных батарей. Работает в сетях переменного тока до 690 В. Применяется в промышленном оборудовании, системах автоматического контроля, станках и конвейерах, где требуется надёжное и частое переключение.

Технические характеристики

• Номинальный ток: 12 А (при AC-3 и AC-4)
• Напряжение управления: 48 В переменного тока
• Коммутируемая мощность: 5,5 кВт (AC-3)
• Количество контактов: 1 нормально открытый (НО), 0 нормально закрытых (НЗ)
• Род тока: переменный (AC) - постоянный (DC) не поддерживается для силовых цепей
• Исполнение: нереверсивное - не позволяет менять направление вращения двигателя
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от предметов более 12 мм, но не от пыли и воды
• Способ монтажа: на печатную плату (SMD) - не требует DIN-рейки
• Подключение силовых контактов: винтовые зажимы

Совместимость и монтаж

Контактор КМ-102 устанавливается непосредственно на печатную плату - он не совместим с DIN-рейками. Для монтажа необходимы отверстия под выводы и площадка для пайки. Убедитесь, что габариты платы позволяют разместить корпус устройства. Винтовые зажимы рассчитаны на провода сечением до 2,5 мм2. Не используйте многожильные провода без наконечников - возможна потеря контакта.

Безопасность и стандарты

Устройство соответствует требованиям к безопасности для компонентов управления электрооборудованием. IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим элементам, но не заменяет внешнюю защитную крышку. Для работы в условиях повышенной запылённости рекомендуется использовать контактный модуль внутри герметичного шкафа.

Преимущества

• Высокая механическая износостойкость - подходит для частых включений
• Низкий уровень шума при работе благодаря оптимизированному сердечнику
• Простая замена - фиксация через пайку снижает риск некорректного подключения
• Совместим с контроллерами и PLC, работающими на 48 В постоянного или переменного тока

Ограничения применения

• Не работает с постоянным током в силовой цепи - только переменный (AC)
• Отсутствие НЗ контактов - нельзя реализовать функции блокировки или сигнализации состояния “выкл”
• IP20 - не подходит для открытых помещений, сырых сред, улицы
• Монтаж только на плату - невозможно установить в стандартные распределительные щиты с DIN-рейкой
• Нельзя использовать для реверса двигателей - нет двухполюсной схемы

Примеры использования

• Управление вентилятором охлаждения в электронном шкафу
• Включение группы светодиодных светильников через микроконтроллер
• Коммутация нагревательных элементов в термокамере
• Автоматическое отключение конденсаторной батареи после завершения цикла

Практические советы

• При проектировании платы учтите посадочные размеры КМ-102 - выводы расположены с шагом 12,5 мм
• Для долговечности не перегружайте контактор выше 12 А - даже кратковременные перегрузки сокращают срок службы
• Используйте вольтодобавочное сопротивление или RC-цепь при коммутации индуктивных нагрузок - продлит жизнь контактам
• Проверьте соответствие напряжения управления (48 В) - превышение вызывает перегрев катушки
• При сборке платы соблюдайте полярность - хотя контактор не чувствителен к полярности, неправильная пайка может повредить дорожки
