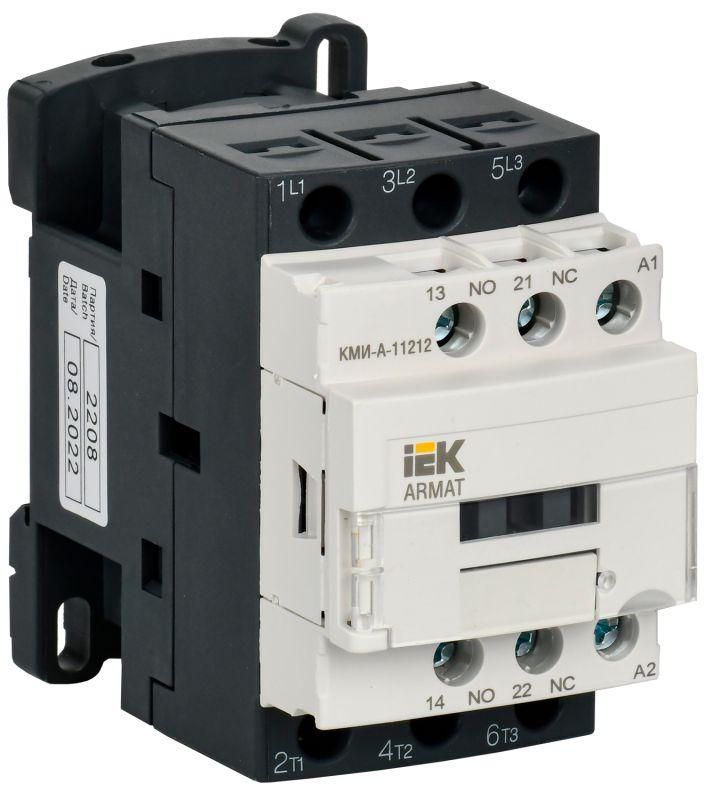

Контактор КМИ-А-11212 LC1D 12А кат. 48В AC 1НО+1НЗ AC-3 IEK AR-ACC-11-012-048-11

Контактор КМИ-А-11212 LC1D 12А 48В/АС3 1 нормально открытый/1 нормально закрытый от бренда IEK предназначен для удалённого включения и отключения трёхфазной нагрузки в системах управления. Этот контактный аппарат из серии ARMAT сочетает надёжную механическую прочность, совместимость с DIN-рейкой и длительный срок службы - 15 лет.

Назначение и область применения

Контактор КМИ-А-11212 LC1D 12А 48В/АС3 1 нормально открытый/1 нормально закрытый используется для дистанционного управления трёхфазными электродвигателями с короткозамкнутым ротором. Подходит для запуска и остановки оборудования: насосов, вентиляторов, конвейеров, печей, кран-балок и систем АВР. Также применяется для переключения светильников, нагревательных элементов и других индуктивных нагрузок в сетях переменного тока до 660 В.

Технические характеристики

• Номинальное напряжение катушки: 48 В переменного тока (AC)
• Номинальный ток главных контактов: 12 А
• Число полюсов: 3
• Коммутируемая мощность: 5,5 кВт при AC-3
• Количество нормально открытых (НО) контактов: 1
• Количество нормально закрытых (НЗ) контактов: 1
• Тип исполнения: нереверсивный
• Способ подключения силовых проводов: винтовые зажимы
• Срок службы: 15 лет
• Монтаж: на DIN-рейку или монтажную плату

Совместимость и монтаж

Контактор КМИ-А-11212 LC1D 12А 48В/АС3 1 нормально открытый/1 нормально закрытый устанавливается на стандартную DIN-рейку типа TS35. Для подключения силовых цепей используются винтовые зажимы - рекомендуется затягивать их усилием 0,5–0,7 Нм, чтобы избежать перегрева. Управляющая катушка работает от сети 48 В AC; важно соблюдать полярность при подключении управляющих проводов. Комплектуется фиксирующим механизмом для предотвращения самопроизвольного выпадения с рейки.

Безопасность и стандарты

Контактор КМИ-А-11212 LC1D 12А 48В/АС3 1 нормально открытый/1 нормально закрытый соответствует требованиям ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Обеспечивает класс защиты IP20, что исключает доступ к токоведущим частям при обычном монтаже. Сертифицирован для работы в условиях температур от −25 C до +60 C и относительной влажности до 90 % без конденсации.

Преимущества

• Высокая долговечность благодаря гарантированному сроку службы 15 лет
• Устойчивость к скачкам напряжения за счёт оптимизированной катушки на 48 В AC
• Гибкий способ монтажа - можно использовать как на DIN-рейке, так и на монтажной плате
• Наличие одного НО и одного НЗ контакта позволяет реализовать базовые схемы управления без внешних реле
• Совместимость с компонентами серии ARMAT и аналогичными изделиями IEK

Ограничения применения

• Не постоянного тока - катушка рассчитана только на переменный ток 48 В AC
• Не предназначен для частого включения более 600 раз в час - высокая частота снижает срок службы контактов
• Не имеет встроенной тепловой защиты - требуется внешняя защита двигателя (например, термореле)
• Подключение силовых проводов требует точного момента затяжки - недостаточное или избыточное усилие вызывает нагрев и выход из строя

Примеры использования

• Автоматический запуск водоотливного насоса через сигнал от поплавкового выключателя
• Управление воздушным нагревателем в системе принудительной вентиляции
• Переключение режима работы кран-балки через кнопочные пункты управления
• Обеспечение автономного перехода на резервный источник питания в системе АВР

Практические советы

• Выбирая контактный аппарат, проверьте соответствие напряжения катушки вашей системы управления - 48 В AC отличаются от 24 В DC или 220 В AC
• Для увеличения срока службы используйте гашение дуги - не допускайте коммутации сверхтоков выше 12 А
• При сборке схемы учтите, что один НО и один НЗ контакт позволяют реализовать лишь простые алгоритмы - сложные логические функции потребуют дополнительных модулей
• Проверяйте состояние контактов каждые 6 месяцев при активной эксплуатации - окисление или подгар могут привести к отказу
• Контактор КМИ-А-11212 LC1D 12А 48В/АС3 1 нормально открытый/1 нормально закрытый легко заменить на аналогичный продукт IEK - все крепления и шины совпадают с другими устройствами серии ARMAT
