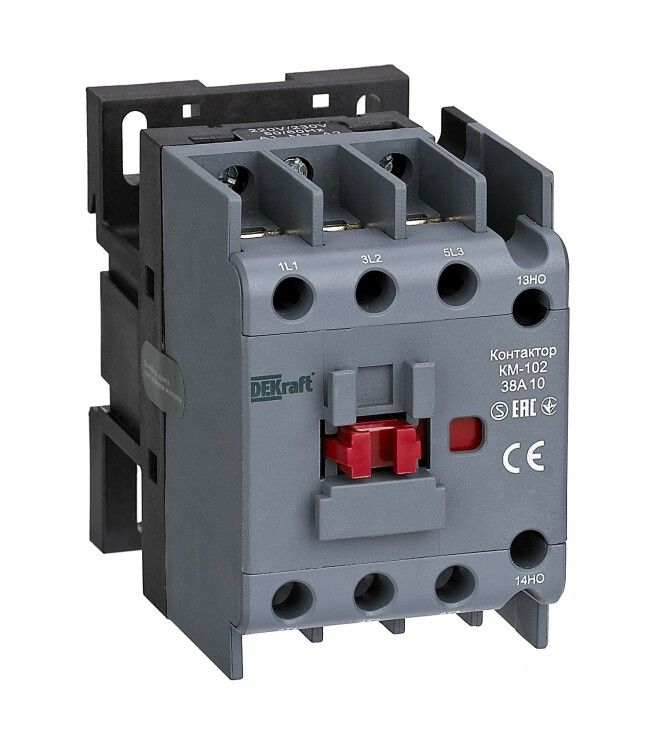

Контактор КМ-102 38А кат. 220В/230В AC 1НЗ AC-3 AC-4 DEKraft 22314DEK APC

Контактор КМ-102 от DEKRAFT - устройство для автоматического включения и выключения нагрузок до 38 А, предназначенное для управления двигателями, светильниками и конденсаторными батареями в сетях переменного тока. Артикул 22314dek соответствует модели с питанием катушки 220–230 В и одним нормально замкнутым контактом.

Назначение и область применения

Контактор КМ-102 используется для частых операций включения и отключения электрооборудования. Подходит для запуска и останова асинхронных двигателей мощностью до 18,5 кВт, коммутации осветительных систем и переключения конденсаторных батарей. Применяется в промышленной автоматике, на конвейерах, насосных станциях, вентиляционных системах и других объектах с высокой цикличностью работы.

Технические характеристики

• Номинальный ток: 38 А (при классе коммутации AC-3 и AC-4)
• Напряжение питания катушки: 220–230 В переменного тока
• Количество контактов: 3 главных (нормально разомкнутые) + 1 вспомогательный (нормально замкнутый)
• Коммутируемая мощность: до 18,5 кВт (для двигателей, AC-3)
• Род тока: переменный (AC), не постоянным током
• Исполнение: нереверсивное - управление только в одном направлении
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ монтажа: на DIN-рейку (стандарт 35 мм)
• Подключение силовых проводов: винтовые зажимы

Совместимость и монтаж

Контактор КМ-102 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения силовых цепей используются винтовые зажимы - рекомендуется использовать медные жилы сечением до 16 мм2. Управляющая катушка рассчитана только на 220–230 В переменного тока; применение с DC или другим напряжением повредит устройство. Вспомогательный контакт 1НЗ можно использовать для сигнализации состояния или блокировки в схемах управления.

Безопасность и стандарты

Контактор КМ-102 соответствует требованиям IEC 60947-4-1 для аппаратов низкого напряжения. Наличие изолирующих элементов обеспечивает безопасность при работе с напряжением до 690 В. Однако степень защиты IP20 требует установки внутри распределительного щита или корпуса, чтобы предотвратить доступ к токоведущим частям и попадание сторонних предметов.

Преимущества

• Высокая надёжность при частых включениях - оптимально для задач с циклической нагрузкой
• Устойчивость к импульсным перегрузкам благодаря качественным контактам
• Простота замены - совместим с большинством типовых DIN-корпусов
• Наличие вспомогательного контакта позволяет легко реализовать функциональные схемы управления

Ограничения применения

• Не применяется в цепях постоянного тока - возможен выход из строя катушки
• IP20 не обеспечивает защиту от пыли и влаги - нельзя устанавливать вне закрытых шкафов
• Нельзя использовать для реверса двигателя - требуется два отдельных контактора
• Максимальная коммутируемая мощность 18,5 кВт - для более мощных двигателей нужен другой контактор

Примеры использования

• Автоматический пуск асинхронного двигателя насоса в системе водоснабжения
• Включение группы светодиодных светильников через PLC-систему
• Коммутация конденсаторной батареи для компенсации реактивной мощности
• Управление воздуходувкой в технологической линии с помощью кнопочного пункта

Практические советы

• Проверьте соответствие напряжения сети 220–230 В - завышенное напряжение вызывает перегрев катушки
• Обязательно используйте тепловое реле или автомат с защитой от перегрузки при управлении двигателями
• При монтаже затягивайте винты равномерно - переусиливать нельзя, иначе повредятся гнёзда
• Для увеличения безопасности добавьте защитную крышку (если предусмотрена производителем)
• Артикул 22314dek - единственный вариант этой модели с 1НЗ; другие версии имеют иной набор вспомогательных контактов
