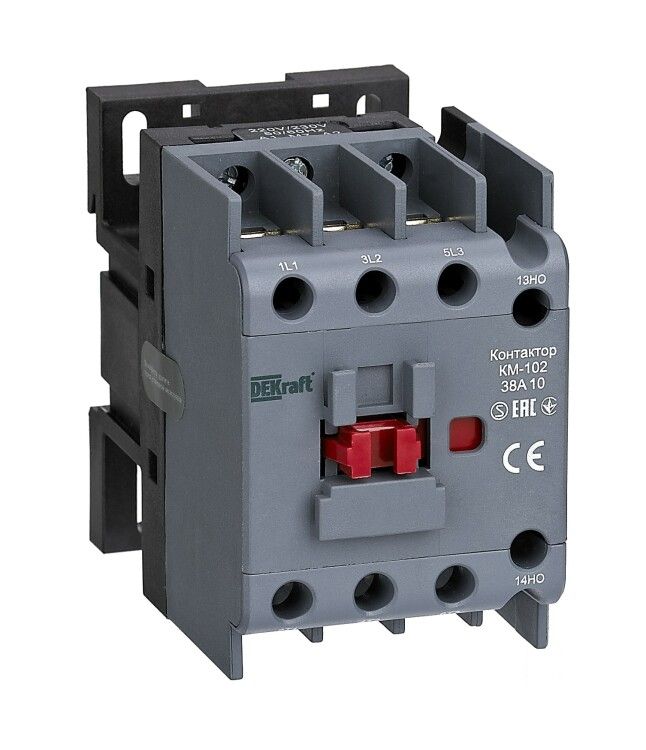

Контактор КМ-102 38А кат. 110В AC 1НЗ AC-3 AC-4 DEKraft 22312DEK APC

Контактор КМ-102 от DEKraft - устройство для дистанционного включения и выключения нагрузки с током до 38 А, предназначенное для управления двигателями, светильниками и конденсаторными батареями в сетях переменного тока. Монтаж на DIN-рейку и наличие одного нормально-замкнутого контакта делают его удобным решением для автоматических систем управления.

Назначение и область применения

Контактор КМ-102 используется для частых операций включения и отключения электрооборудования: запуск и останов асинхронных двигателей, управление освещением, коммутация конденсаторных батарей. Подходит для работы в распределительных щитах, на производстве, в системах автоматизации. Коммутирует нагрузки до 18,5 кВт по классу AC-3 и до 5,5 кВт по классу AC-4.

Технические характеристики

• Номинальный ток: 38 А
• Напряжение управления: 110 В переменного тока
• Количество главных полюсов: 3 (3P)
• Количество вспомогательных контактов: 3 нормально-открытых (НО), 1 нормально-замкнутый (НЗ)
• Коммутируемая мощность: 18,5 кВт (AC-3), 5,5 кВт (AC-4)
• Тип тока управления: переменный (AC)
• Исполнение: нереверсивное
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и воды
• Способ подключения силовых контактов: винтовые зажимы
• Способ монтажа: на DIN-рейку шириной 35 мм

Совместимость и монтаж

Контактор КМ-102 устанавливается на стандартную DIN-рейку 35 мм. Для подключения силовых проводов используются винтовые зажимы - рекомендуется использовать многожильные провода с наконечниками. Управляющая катушка рассчитана только на 110 В переменного тока - нельзя подключать постоянный ток или другие напряжения. Присоединение вспомогательных контактов выполняется через клеммы на передней панели.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов для контакторов среднего класса. Защита IP20 предотвращает случайное прикосновение к токоведущим элементам, но не обеспечивает герметичность - не применяйте в условиях повышенной влажности, пыли или агрессивной среды. Отсутствие дополнительных защитных крыш в базовой комплектации требует установки в закрытом шкафу.

Преимущества

• Высокий ресурс коммутации благодаря качественным контактам
• Чёткая фиксация на DIN-рейке - надёжное крепление без люфтов
• Наличие одного НЗ контакта позволяет реализовать функции блокировки и сигнализации
• Поддержка нагрузок до 18,5 кВт - покрывает большинство задач промышленной автоматизации
• Совместим с популярными модульными щитами и другими устройствами серии DEKraft

Ограничения применения

• Не работает при питании постоянным током - только 110 В переменного тока
• Защита IP20 не защищает от пыли и влаги - недопустимо использование вне закрытых шкафов
• Отсутствуют встроенные тепловые защиты - требуется внешняя защита двигателя
• Не предназначена для реверса - для изменения направления вращения нужен другой контактор или реверсивный контур
• Не подходит для высокочастотных включений более 600 раз в час - возможен износ контактов

Примеры использования

• Управление насосами и вентиляторами на производстве
• Автоматическое включение группы светильников по расписанию
• Коммутация конденсаторных батарей для повышения коэффициента мощности
• Работа в качестве исполнительного устройства в ПЛК-системах
• Системы аварийного отключения оборудования

Практические советы

• Выбирайте контактор КМ-102 только при необходимости именно 110 В управления - чаще всего используют 24 В или 220 В
• Проверьте посадочные размеры перед монтажом - совместимость с рейкой должна быть точной
• Обязательно используйте наконечники на медных проводах для надёжного контакта в винтовых зажимах
• Для длительной работы при максимальном токе 38 А обеспечьте хорошую вентиляцию вокруг контактора
• Если нужна защита от пыли - установите контактор внутри корпуса с уровнем защиты IP54 или выше
• При замене старого контактора сверьте количество и тип вспомогательных контактов - модель имеет 3НО+1НЗ, что отличает её от аналогов с другим набором
