Контактор 9А 110В_АС АС3_ АС4 1НО+1НЗ КМ-102 | 21903DEK DEKraft APC

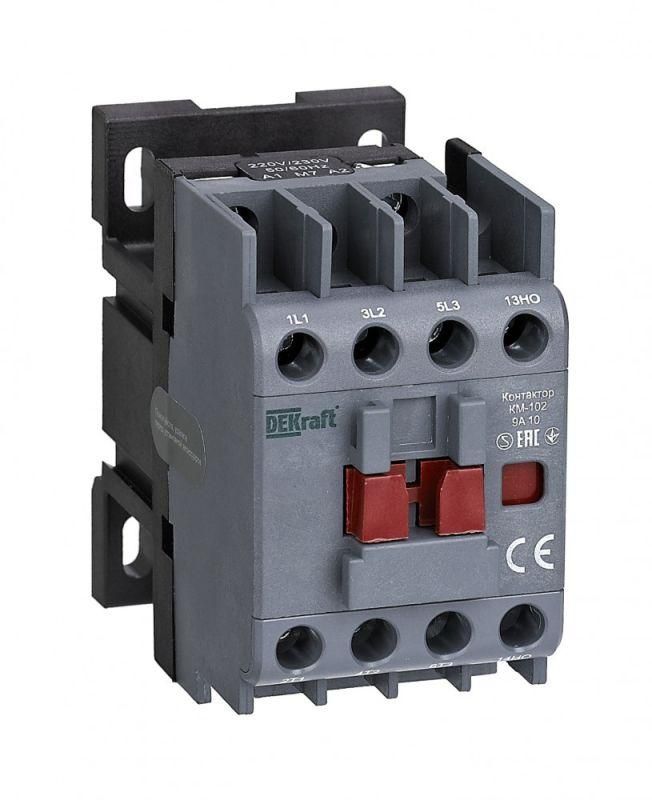

Контактор КМ-102 от DEKraft - устройство для удалённого включения и отключения электрических цепей с током до 9 А, рассчитанное на работу в сетях переменного тока 110 В. Подходит для управления двигателями, нагревательными элементами и другими нагрузками, устанавливается на DIN-рейку. Артикул 21903dek.

Назначение и область применения

Контактор КМ-102 используется для частого включения и выключения электрических цепей. Он применяется в системах автоматизации: запуск и останов асинхронных двигателей, управление конвейерами, насосами, вентиляторами, тепловыми установками. Работает в сетях переменного тока до 690 В, соответствует классам коммутационной износостойкости AC3 (электродвигатели) и AC4 (частые пуски с реверсом).

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение катушки управления: 110 В
• Номинальный ток: 9 А (при AC3)
• Номинальная мощность двигателя: 4 кВт
• Количество главных контактов: 3 (нормально-открытых)
• Количество вспомогательных контактов: 1 нормально-открытый (НО) + 1 нормально-замкнутый (НЗ)
• Исполнение: нереверсивное - не предназначен для работы с реверсом через два контактора
• Способ монтажа: крепление на шину DIN 35 мм
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Гарантия: 3 года

Совместимость и монтаж

Контактор КМ-102 совместим со всеми стандартными DIN-рейками шириной 35 мм. Установка выполняется путём защёлкивания на рейку - никаких болтов или инструментов не требуется. Для подключения катушки управления используются клеммы A1 и A2. Главные силовые контакты расположены сверху и снизу - подходят провода сечением до 4 мм2. Вспомогательные контакты (1НО+1НЗ) доступны для подключения цепей сигнализации, блокировки или управления.

Безопасность и стандарты

Контактор КМ-102 соответствует требованиям международных стандартов IEC/EN 60947-4-1. Защита IP20 предотвращает случайное прикосновение к токоведущим частям, но не обеспечивает герметичность. Для работы в условиях повышенной запылённости рекомендуется использовать дополнительные защитные крышки, указанные производителем.

Преимущества

• Высокая надёжность коммутации при частых включениях - до 1 млн операций
• Удобный монтаж на DIN-рейку - экономия времени при сборке щитов
• Чёткая визуальная индикация положения контактов (по состоянию рычага)
• Поддержка напряжения 110 В - оптимальна для систем управления в Европе и США
• Рабочий ток 9 А позволяет управлять двигателями до 4 кВт без дополнительных аппаратов

Ограничения применения

• Не предназначен для постоянной работы при токе выше 9 А - возможен перегрев и выход из строя
• IP20 не защищает от влаги и пыли - нельзя применять во влажных помещениях, на улице или в цехах с высокой запылённостью без внешней защиты
• Нереверсивное исполнение - не подходит для схем с реверсом двигателя (требуется два контактора)
• Катушка работает только на 110 В переменного тока - несовместима с постоянным током или другим напряжением

Примеры использования

• Автоматический пуск станка с ЧПУ через PLC
• Управление воздушным компрессором в мастерской
• Включение системы вентиляции по сигналу термостата
• Коммутирование нагревательных элементов в сушильных камерах
• Цепи аварийной остановки с использованием НЗ контакта для блокировки

Практические советы

• Проверьте соответствие напряжения сети 110 В +-10% перед подключением катушки - завышение вызывает перегрев, занижение - отказ в срабатывании
• При монтаже на DIN-рейку убедитесь, что контактор плотно защёлкнулся - слышен характерный щелчок
• Для долгой службы используйте фильтры помех (RC-цепочки) на входе катушки, особенно при работе рядом с частотниками
• При замене старого контактора проверьте посадочные размеры - КМ-102 имеет стандартную геометрию, но отличается от моделей других серий
• Вспомогательные контакты можно использовать для создания самоблокировки - подключите НО контакт параллельно кнопке “Пуск”
