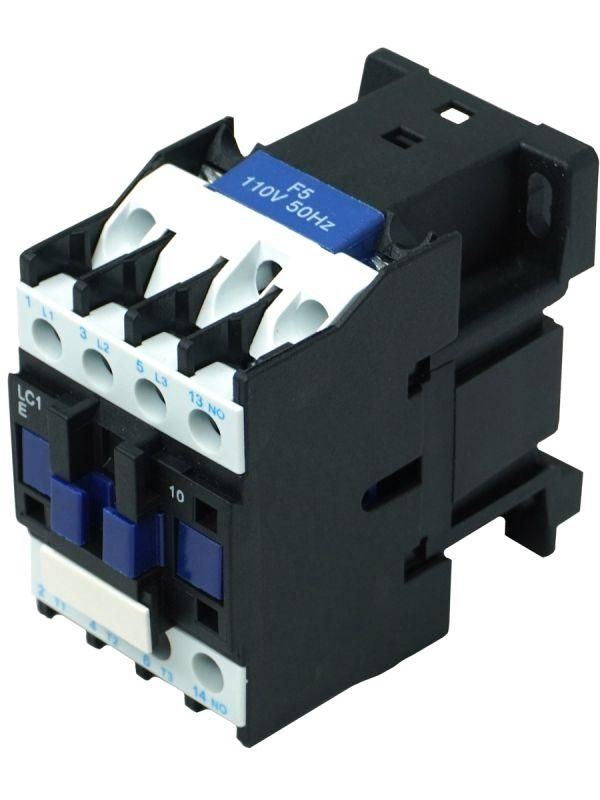

Контактор электромагнитный LC1E0910F5, 3Р, 9А, 1НО, 110В/50Гц, (ЭТ) - ET014272 Электротехник

Контактор электромагнитный 3-полюсный 9А 110В AC 1 нормально открытый от бренда Электротехник (артикул et014272) предназначен для коммутации трёхфазных нагрузок, таких как электродвигатели и другое оборудование, с управлением через низковольтную цепь. Устройство надёжно работает в условиях промышленной среды и совместимо со стандартными системами автоматизации.

Назначение и область применения

Контактор электромагнитный 3-полюсный 9А 110В AC 1 нормально открытый используется для включения и отключения трёхфазных нагрузок с помощью сигнала управления 110 В переменного тока. Он применяется там, где требуется дистанционное управление мощным оборудованием: насосы, вентиляторы, компрессоры, конвейеры, станки с ЧПУ. Категория применения AC-3 позволяет использовать его для запуска и остановки асинхронных двигателей с короткозамкнутым ротором, а AC-1 - для неиндуктивных нагрузок, например, нагревательных элементов.

Технические характеристики

• Число полюсов: 3
• Номинальный ток главных цепей: 9 А
• Напряжение управления: 110 В AC
• Исходное состояние: нормально открытый (NO) - контакты разомкнуты при отсутствии питания катушки
• Категории применения: AC-1 (неиндуктивные нагрузки), AC-3 (асинхронные двигатели)
• Работает при частоте сети 50/60 Гц

Совместимость и монтаж

Контактор электромагнитный 3-полюсный 9А 110В AC 1 нормально открытый монтируется на DIN-рейку шириной 35 мм. Подключение силовых проводов осуществляется к верхним и нижним клеммам, управление - к клеммам A1/A2 катушки. Напряжение управления 110 В AC требует наличия подходящего источника - например, трансформатора или импульсного блока питания. Максимальный момент затяжки клемм - не более 0,8 Нм, чтобы не повредить контактные поверхности. Контактор не имеет встроенной тепловой защиты - для защиты от перегрузок и КЗ обязательна установка автоматического выключателя или предохранителей с соответствующим номиналом.

Безопасность и стандарты

Контактор соответствует международным требованиям к безопасности для устройств управления электродвигателями. Конструкция защищает клеммы от случайного прикосновения - исключён прямой доступ к токоведущим частям. Продолжительная работа при температуре до +40 C и относительной влажности до 90 % допускается без конденсации воды. Сертификаты и соответствие конкретным стандартам (IEC, GOST) не указаны в данных, но серия LC1E является частью распространённого промышленного стандарта.

Преимущества

• Высокая механическая износостойкость - рассчитан на десятки тысяч циклов включения-выключения
• Повышенная стойкость к ударам и вибрациям - подходит для установки на движущихся или колеблющихся механизмах
• Низкий уровень шума при срабатывании - снижает уровень фонового шума в помещении
• Энергоэффективная катушка управления - потребляет меньше энергии при удержании, чем аналогичные модели
• Защита клемм - безопаснее при обслуживании и снижает риск поражения током

Ограничения применения

• Не предназначен для работы с постоянным током - только переменный ток 110 В AC
• Максимальный рабочий ток - 9 А; превышение вызывает перегрев и выход из строя
• Не содержит встроенную защиту от перегрузок - обязательно применение внешних средств защиты
• Не рекомендован для взрывоопасных зон - отсутствует взрывозащита IP65+ или класс взрывозащиты Ex
• Не следует использовать в средах с высокой концентрацией масла, химически активных паров или абразивной пыли без дополнительной герметизации

Примеры использования

• Управление трёхфазным насосом в системе водоснабжения
• Включение конвейера на пищевом производстве
• Автоматическое включение вентилятора охлаждения по сигналу термодатчика
• Коммутирование группы светильников или нагревателей в цеху

Практические советы

• Выбирайте автоматический выключатель с номиналом чуть выше 9 А (например, 10–12 А) для защиты от перегрузок
• Проверьте напряжение управления перед подключением - 110 В AC отличается от 220 В, и неверное питание выведет контактор из строя
• При использовании в условиях вибраций закрепите контактор дополнительно болтовым креплением, даже если он установлен на DIN-рейку
• Перед первым включением проверьте свободное перемещение подвижных контактов - они должны щелкать чётко, без заеданий
• Для длительной работы в жарком помещении предусмотрите принудительное охлаждение или выберите место с хорошей вентиляцией
