Контактор 9А 230В_АС АС3_ АС4 1НО+1НЗ КМ-102 | 21904DEK DEKraft APC

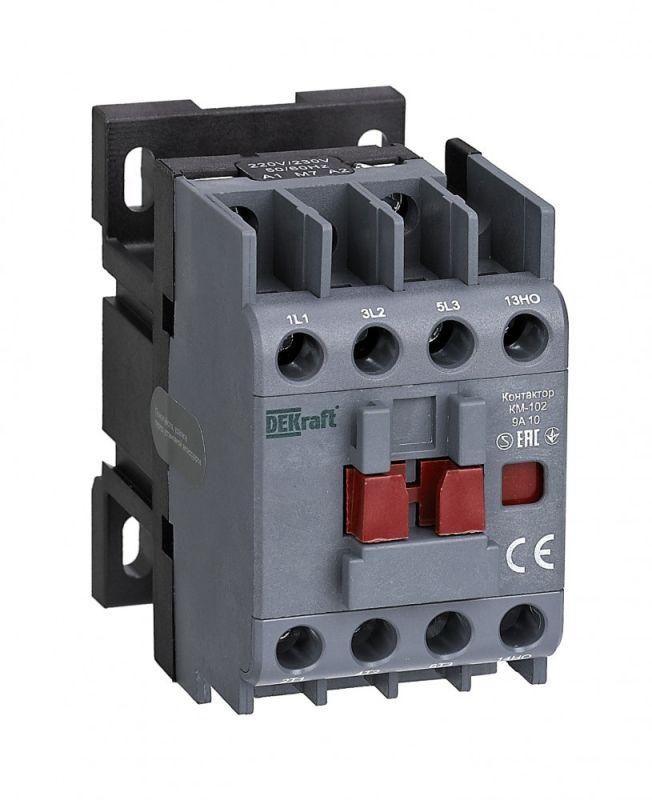

Контактор КМ-102 от DEKraft - устройство для автоматического включения и отключения электродвигателей и других нагрузок переменного тока. Номинальный ток 9 А, управление через катушку 230 В AC, монтаж на DIN-рейку. Подходит для промышленной автоматизации, где требуется надёжная коммутация.

Назначение и область применения

Контактор КМ-102 предназначен для частого включения и выключения электродвигателей, нагревательных элементов, насосов, вентиляторов и другого оборудования с активной или индуктивной нагрузкой. Применяется в системах автоматизации: конвейерах, станках, компрессорах, системах вентиляции. Работает в сетях переменного тока до 690 В, соответствует классам коммутационной износостойкости AC3 (пуск и останов асинхронных двигателей) и AC4 (частые пуски, реверсы, режимы “на холостом ходу”).

Технические характеристики

• Номинальный ток: 9 А (при AC3)
• Напряжение катушки управления: 230 В переменного тока (AC)
• Число главных контактов: 3 (3P - трёхполюсный)
• Вспомогательные контакты: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ)
• Номинальная мощность двигателя: 4 кВт (при 380 В AC)
• Тип подключения: винтовые зажимы для проводов
• Способ монтажа: крепление на шину DIN 35 мм
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Гарантия: 3 года

Совместимость и монтаж

Контактор КМ-102 устанавливается на стандартную DIN-рейку без дополнительных креплений. Для подключения силовых цепей используются винтовые зажимы - рекомендуется использовать провода сечением 0,5–4 мм2. Управляющая катушка рассчитана только на 230 В AC - нельзя подключать к постоянному току или другому напряжению. Вспомогательные контакты (1НО+1НЗ) подходят для сигнализации состояния, блокировок и управления другими цепями. Монтаж выполняйте в щите с достаточным воздушным зазором - контакт не защищён от внешней среды.

Безопасность и стандарты

Контактор КМ-102 соответствует требованиям IEC 60947-4-1 для аппаратов низкого напряжения. Конструкция обеспечивает безопасность при работе в условиях, исключающих доступ к токоведущим частям (IP20). Однако сам корпус не герметичен - не применяйте в сырых, запылённых или взрывоопасных помещениях без дополнительной защиты. Гарантия покрывает дефекты производства, но не повреждения от перегрузок или неверного подключения.

Преимущества

• Устойчив к механическим и электрическим износам - рассчитан на частые операции включения/выключения
• Простой монтаж на DIN-рейку - совместим с большинством распределительных щитов
• Наличие вспомогательных контактов позволяет реализовать логические схемы управления без дополнительных реле
• Высокая надёжность при работе с индуктивными нагрузками (электродвигатели)
• Долгий срок службы благодаря качественным материалам и проверенной конструкции

Ограничения применения

• Не подходит для работы в условиях высокой влажности, пыли или агрессивной среды - степень защиты IP20 не предохраняет от внешних воздействий
• Катушка работает только от 230 В AC - нельзя применять с 110 В, 24 В DC или 380 В
• Не предназначен для реверсирования двигателей - исполнение нереверсивное
• Не имеет встроенной тепловой защиты - требует внешнего теплового реле при защите двигателей
• Не используется в цепях постоянного тока

Примеры использования

• Автоматический пуск и останов асинхронного двигателя 4 кВт на конвейере
• Управление насосом в системе водоснабжения через PLC с использованием вспомогательного контакта НЗ для контроля состояния
• Коммутация группы светильников или обогревателей в промышленном помещении
• Логическая связка с кнопками старта/стопа и аварийной остановки в пульте управления

Практические советы

• Проверьте соответствие напряжения сети и катушки - подключение к 380 В вызовет выход из строя
• При подключении проводов затягивайте винты равномерно, не переусердствуйте - можно повредить контакт
• Для защиты двигателя обязательно используйте внешнее тепловое реле - КМ-102 не имеет встроенного теплозащитного устройства
• Если оборудование находится в пыльной среде, установите контактор внутри закрытого щита с уровнем защиты IP54+
• При проектировании схемы учтите наличие одного НЗ контакта - он удобен для создания цепей безопасности (например, “стоп” при размыкании)
