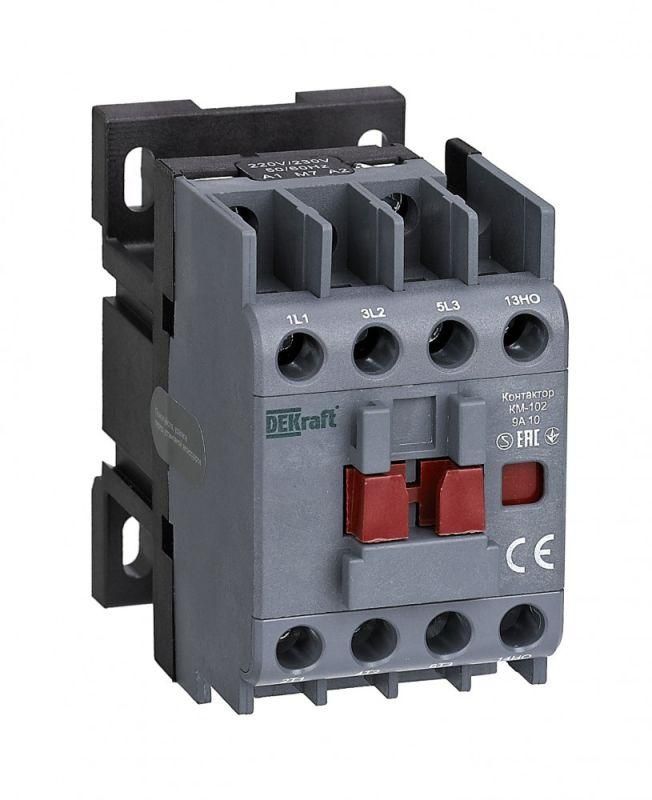

Контактор 9А 24В_АС АС3_ АС4 1НО+1НЗ КМ-102 | 21900DEK DEKraft APC

Контактор КМ-102 от DEKraft - устройство для автоматического включения и выключения электрооборудования с управлением через слабые сигналы 24 В переменного тока. Подходит для частых циклов включения, особенно там, где важна надёжность и компактность: станки, насосы, системы вентиляции.

Назначение и область применения

Контактор КМ-102 предназначен для коммутации силовых цепей переменного тока до 690 В. Он используется для запуска и останова асинхронных мощностью до 4 кВт, а также других активных и реактивных нагрузок - нагревательных элементов, светильников, компрессоров. Управление осуществляется слаботочным сигналом 24 В AC, что позволяет использовать его в системах автоматизации с PLC, терморегуляторами или кнопочными пунктами управления.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение катушки управления: 24 В AC
• Номинальный ток: 9 А (при классе нагрузки AC3)
• Рассчитан на мощность двигателя: до 4 кВт
• Количество главных контактов: 3 пары (3P)
• Дополнительные контакты: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ)
• Исполнение: нереверсивное - работает только в одном направлении
• Способ монтажа: фиксация на шине DIN 35 мм
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и крупной пыли, но не герметичен
• Гарантийный срок: 3 года

Совместимость и монтаж

Контактор КМ-102 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы на верхней части корпуса - вход питания катушки (A1/A2) и три группы силовых контактов (L1–T1, L2–T2, L3–T3). Дополнительные контакты (НО и НЗ) расположены боковым модулем и доступны для подключения сигнализационных или блокировочных цепей. Монтаж требует отключения питания и соблюдения правил безопасности при работе с высокими напряжениями.

Безопасность и стандарты

Контактор соответствует требованиям международных стандартов IEC/EN 60947-4-1 для аппаратов управления. Конструкция обеспечивает безопасность при эксплуатации благодаря изоляции токоведущих деталей внутри корпуса и наличию механической блокировки предотвращающей самопроизвольное включение. Однако степень защиты IP20 не предусматривает защиту от воды или мелкой пыли - использование вне закрытых щитов не рекомендовано.

Преимущества

• Устойчивость к частому включению - рассчитан на длительную работу в режиме интенсивных циклов
• Чёткая коммутация даже при колебаниях напряжения сети +-10%
• Лёгкий доступ к контактам для диагностики и обслуживания
• Поддержка совмещения с другими устройствами серии КМ-102 - удобно для сборки распределительных щитов
• Высокий ресурс механических операций - более 1 млн циклов

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или агрессивных средах - IP20 недостаточно для таких условий
• Не предназначен для работы с постоянным током - катушка рассчитана только на 24 В переменного тока
• Не имеет функций тепловой защиты - требуется внешняя защита двигателя (например, тепловое реле)
• Не подлежит ремонту - при выходе из строя замена обязательна

Примеры использования

• Автоматический пуск насоса в системе водоснабжения по сигналу от датчика уровня
• Управление воздушным компрессором через программируемый логический контроллер (PLC)
• Включение освещения на производстве по графику через таймер
• Коммутирование печи или нагревателя в технологической линии
• Блокировка другого оборудования через НЗ-контакт при аварийном отключении

Практические советы

• Выбирая КМ-102, проверьте соответствие нагрузки типу AC3 - он оптимизирован именно для двигателей, а не для нагревательных элементов
• Для долгой службы используйте дополнительные защитные крышки (доступны отдельно) - они снижают риск окисления контактов и повышают безопасность
• При использовании в щите с несколькими контакторами - располагайте их с учётом теплоотвода, не плотно друг к другу
• Обязательно подключайте питание катушки после основного питания - так снижается риск импульсов при включении
• Артикул 21900dek - единственный вариант этой модели в каталоге DEKraft. Аналоги от других брендов имеют другие габариты и контактные решения - не взаимозаменяемы без проверки
