Контактор 9А 36В_АС АС3_ АС4 1НО+1НЗ КМ-102 | 21901DEK DEKraft APC

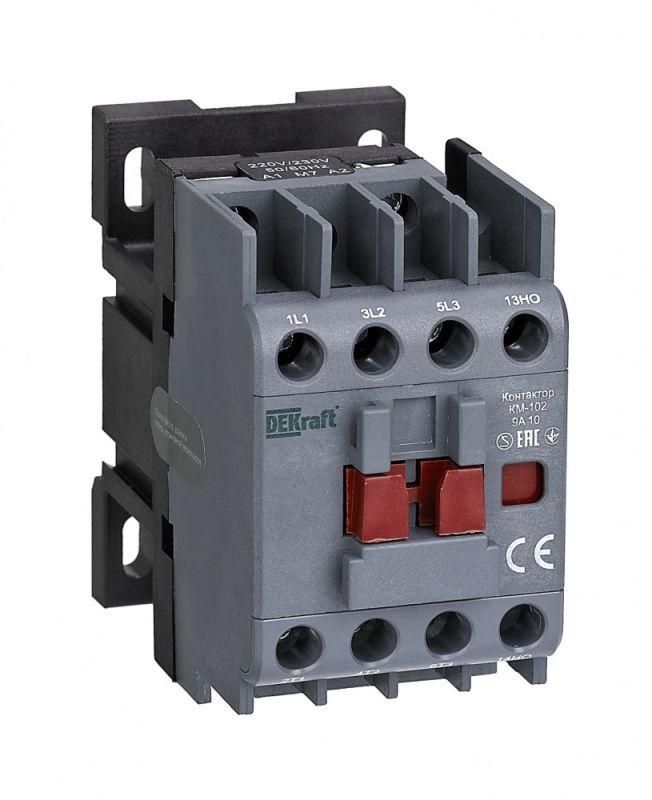

Контактор КМ-102 от DEKraft - устройство для дистанционного включения и выключения электрических цепей с током до 9 А. Подходит для управления двигателями, нагревательными элементами и другим оборудованием в промышленной автоматике. Монтируется на DIN-рейку, управление осуществляется через катушку 36 В переменного тока.

Назначение и область применения

Контактор КМ-102 предназначен для частых операций включения и отключения силовых цепей. Он используется в системах автоматизации для запуска и останова асинхронных электродвигателей мощностью до 4 кВт, а также для коммутации других нагрузок - насосов, вентиляторов, конвейеров, освещения и нагревателей. Работает в сетях переменного тока до 690 В. Применяется в панелях управления, станках, линиях производства и объектах ЖКХ.

Технические характеристики

• Номинальный ток: 9 А (при AC3 - для электродвигателей)
• Напряжение катушки управления: 36 В переменного тока (AC)
• Количество главных контактов: 3 (нормально-открытые, 3P)
• Дополнительные контакты: 1 нормально-открытый (НО) + 1 нормально-замкнутый (НЗ)
• Номинальная мощность двигателя: 4 кВт
• Тип тока: переменный (AC)
• Исполнение: нереверсивное (не поддерживает изменение направления вращения)
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и влаги)
• Способ монтажа: крепление на DIN-рейку 35 мм
• Гарантия: 3 года

Совместимость и монтаж

Контактор КМ-102 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения катушки управления используются клеммы L1 и L2, расположенные на передней панели. Главные контакты (L1–T1, L2–T2, L3–T3) рассчитаны на подключение нагрузки до 9 А. Дополнительные контакты (1НО+1НЗ) находятся рядом с основными и доступны для подключения цепей сигнализации, блокировок или управления. Убедитесь, что провода имеют достаточное сечение - для 9 А рекомендовано минимум 1,5 мм2 медного провода.

Безопасность и стандарты

Контактор соответствует требованиям к устройствам коммутации для промышленного оборудования. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от пыли и влаги - поэтому не применяйте его во влажных или пыльных средах без дополнительной защиты. Гарантийный срок составляет 36 месяцев при соблюдении условий эксплуатации.

Преимущества

• Устойчивая работа при частых включениях - подходит для автоматических систем
• Компактный размер и удобный монтаж на DIN-рейку
• Наличие двух типов вспомогательных контактов позволяет реализовать сложные схемы управления
• Рабочее напряжение катушки 36 В - безопасно для обслуживания и совместимо с большинством контроллеров и реле

Ограничения применения

• Не предназначен для работы с постоянным током - только переменный (AC)
• IP20 не обеспечивает защиту от пыли и воды - избегайте установки в открытых щитах, на улице или в сырых помещениях
• Нереверсивное исполнение - нельзя использовать для управления двигателями, требующих изменения направления вращения
• Максимальный ток 9 А - не подходит для нагрузок выше 4 кВт или токов более 9 А даже кратковременно

Примеры использования

• Автоматический пуск вентилятора в HVAC-системе по сигналу термостата
• Управление насосом в системе водоснабжения через PLC
• Коммутация нагревательного элемента в сушильной камере
• Подключение светильника к аварийному выходу через вспомогательный контакт НЗ

Практические советы

• Проверьте соответствие напряжения катушки 36 В - подача 220 В повредит контактор
• При использовании вспомогательных контактов учитывайте их максимальный ток - он ниже, чем у главных (обычно до 5 А)
• Для долгой службы избегайте перегрузок и частых пусков свыше 120 раз/час
• При замене используйте аналогичный артикул 21901dek - другие модели могут отличаться габаритами или положением клемм
• Если требуется защита от пыли - установите контактор внутри закрытого шкафа с классом защиты IP54+
