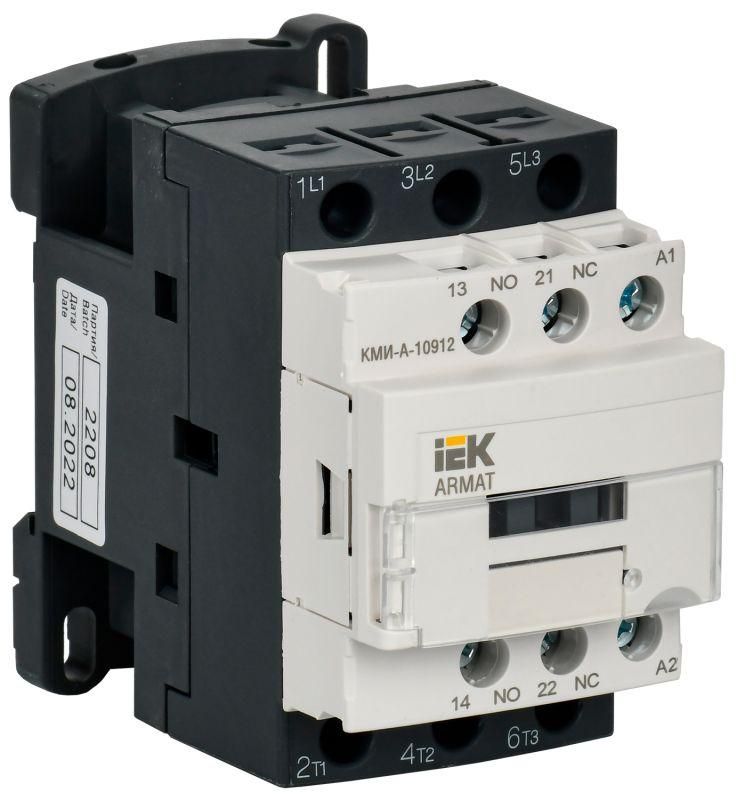

Контактор КМИ-А-10912 LC1D 9А кат. 36В AC 1НО+1НЗ AC-3 IEK AR-ACC-11-009-036-11

Контактор КМИ-А-10912 LC1D 9А 36В/АС3 1 нормально открытый/1 нормально закрытый - устройство для удалённого включения и отключения трёхфазной нагрузки, предназначенное для работы в цепях управления с питанием 36 В переменного тока. Бренд IEK (ИЭК) обеспечивает надёжность и соответствие стандартам, а артикул ar-acc-11-009-036-11 позволяет точно идентифицировать модель.

Назначение и область применения

Контактор КМИ-А-10912 LC1D 9А 36В/АС3 1 нормально открытый/1 нормально закрытый используется для коммутации трёхфазных нагрузок в системах автоматизации. Он применяется для запуска и остановки асинхронных двигателей с короткозамкнутым ротором, а также для управления другими типами нагрузок: освещением, тепловыми элементами, вентиляторами, насосами, печами и кран-балками. Подходит для схем автоматического ввода резерва (АВР) и других систем, где требуется частое включение/выключение.

Технические характеристики

• Номинальное напряжение катушки: 36 В переменного тока (AC) - безопасный уровень для цепей управления, совместим с большинством PLC и реле контроля;
• Номинальный ток главных контактов: 9 А - способен выдерживать длительную работу при нагрузке до 4 кВт;
• Число полюсов: 3 - управление всеми фазами одновременно, исключает перекос нагрузки;
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - позволяют реализовать базовые логические схемы без внешних реле;
• Тип подключения: винтовые зажимы - устойчивое соединение, удобно для многожильных проводов;
• Способ монтажа: на DIN-рейку или монтажную плату - гибкая установка в щитах любого типа;
• Срок службы: 15 лет - рассчитан на долгую эксплуатацию при соблюдении условий;
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя.

Совместимость и монтаж

Контактор КМИ-А-10912 LC1D 9А 36В/АС3 1 нормально открытый/1 нормально закрытый совместим с любыми DIN-рейками стандарта EN 60715. Для монтажа достаточно защёлкнуть корпус на рейке - никаких дополнительных креплений не требует. Главные силовые контакты подключаются через винтовые зажимы: рекомендовано использовать жилы сечением 0,5–2,5 мм2. Управляющая катушка подключается к контроллеру (PLC, терморегулятору, кнопочному пункту) через два вывода, помеченных A1/A2. Обязательно проверьте полярность - хотя контакт работает на переменном токе, неверное подключение может повредить катушку.

Безопасность и стандарты

Контактор КМИ-А-10912 LC1D 9А 36В/АС3 1 нормально открытый/1 нормально закрытый сертифицирован согласно ГОСТ Р 50030.4.1-2012 (соответствует МЭК 60947-4-1:2009). Это гарантирует соответствие требованиям безопасности, износостойкости и электромагнитной совместимости. Серия ARMAT прошла испытания на механическую прочность, температурные колебания и устойчивость к вибрациям - подходит для промышленных условий.

Преимущества

• Управление слабым сигналом (36 В AC) позволяет безопасно интегрировать контактор в системы с низковольтными контроллерами;
• Наличие одного НО и одного НЗ контакта даёт возможность реализовать аварийную остановку или сигнализацию без доп. компонентов;
• Высокая коммутационная способность (4 кВт) покрывает потребности большинства малых и средних двигателей;
• Гибкий монтаж - можно устанавливать как на DIN-рейку, так и на плату, что расширяет возможности сборки шкафов;
• Долгий срок службы снижает затраты на обслуживание и замену.

Ограничения применения

• Не постоянный ток (DC) - использование на DC может вызвать свечение дуги и выход из строя;
• Нельзя применять для реверса двигателя - отсутствует вторая группа контактов для переключения фаз;
• Максимальное рабочее напряжение сети - 660 В; превышение недопустимо даже при номинале 36 В катушки;
• Не имеет защиты от перегрузки - обязательно используйте в паре с тепловым реле или автоматическим выключателем;
• Не герметичен - не предназначен для установки во влажных, пыльных или взрывоопасных помещениях без дополнительной защиты.

Примеры использования

• Автоматический пуск насоса воды по сигналу от датчика уровня;
• Управление вентиляционной установкой через программируемый логический контроллер (PLC);
• Подключение нагревательного элемента в сушильной камере с регулированием по времени;
• Система АВР - переключение с основного на резервный источник питания;
• Стартовый контур для станка с асинхронным двигателем 3 кВт.

Практические советы

• Выбирая контактор, всегда сравнивайте номинальный ток нагрузки с максимальным значением 9 А - лучше иметь запас 20%;
• Для увеличения срока службы избегайте частых включений более 600 раз в час - это предел для данной модели;
• Проверяйте плотность затяжки винтов после первых нескольких включений - возможна усадка провода;
• Если используется в условиях высокой вибрации, дополнительно закрепите контактор хомутами или клеящими пластинами;
• Обязательно подпишите все провода - особенно управляющие, поскольку 36 В легко спутать с другим потенциалом.
