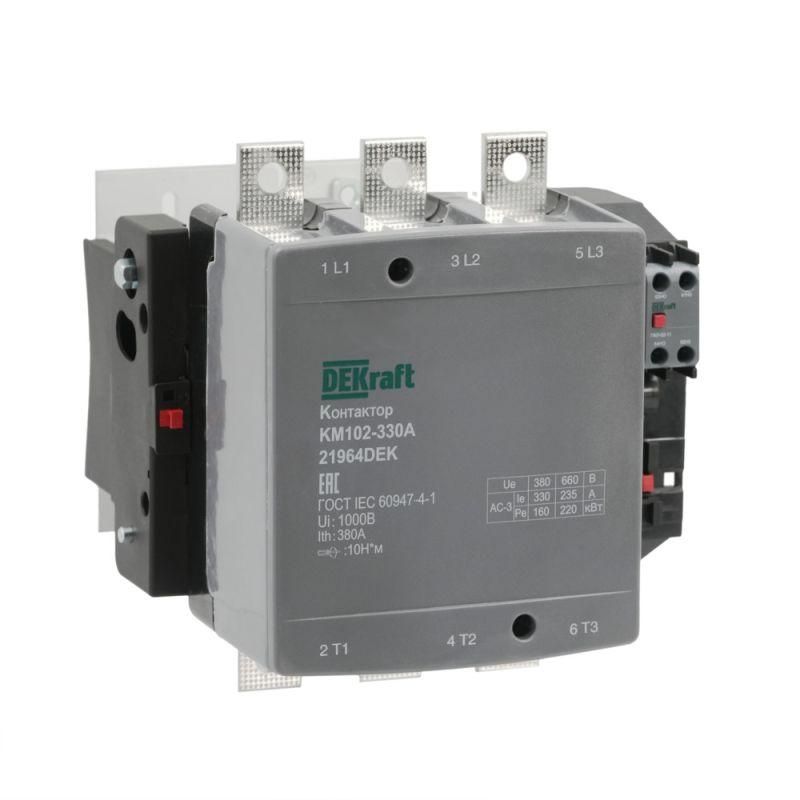

Контактор 330А 220В_АС АС3_ АС4 1НО+1НЗ КМ-102 | 21964DEK DEKraft APC

Контактор КМ-102 от DEKraft - устройство для частого включения и отключения мощных нагрузок, таких как асинхронные двигатели и осветительные сети. Снабжён одним нормально открытым и одним нормально закрытым дополнительным контактом, рассчитан на работу в сетях до 690 В переменного тока. Подходит для монтажа на DIN-рейку или монтажную плату.

Назначение и область применения

Контактор КМ-102 используется для удалённого управления мощными электрическими нагрузками. Применяется в системах автоматизации: запуск и остановка асинхронных двигателей, управление нагревательными элементами, коммутация осветительных цепей, работа с конвейерами, насосами, компрессорами. Подходит для промышленных объектов, где требуется надёжная и частая коммутация.

Технические характеристики

• Тип: контактор с электромагнитным приводом
• Род тока: переменный (AC)
• Номинальный ток главной цепи: 330 А (по классификации AC-3 и AC-4)
• Напряжение управления: 220–240 В переменного тока (частота 50/60 Гц)
• Число главных контактов: 3 (трёхполюсный)
• Дополнительные контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Подключение силовой цепи: болтовое (зажимы для проводов сечением до 95 мм2)
• Защита корпуса: встроенные пластиковые крышки предотвращают доступ к токоведущим частям
• Рабочий температурный диапазон: от -40 C до +70 C
• Гарантия: 3 года

Совместимость и монтаж

Контактор КМ-102 устанавливается на монтажную плату или DIN-рейку (соответствует стандарту EN 60715). Для подключения силовых проводов используются болтовые зажимы - требуют затяжки моментом 8–10 Нм. Управляющая катушка работает от 220–240 В переменного тока, совместима с большинством стандартных реле и контроллеров. Дополнительные контакты (1НО+1НЗ) позволяют использовать его в схемах самоблокировки, сигнализации или интерLOCKS.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-4-1 и GOST R 50030.4.2. Защитные крышки снижают риск поражения током при обслуживании. Механическая и электрическая блокировка предотвращает одновременное замыкание противофазных цепей. Конструкция обеспечивает безопасную эксплуатацию даже в условиях повышенной влажности и пыли.

Преимущества

• Увеличенный ресурс - более 1 млн операций в режиме AC-3
• Малые габариты - экономия места в щитах и шкафах
• Встроенные дополнительные контакты - не требуют внешних модулей
• Защитные крышки - исключают попадание пыли и влаги внутрь
• Широкий температурный диапазон - работоспособен в холодных и жарких помещениях
• Электрическая и механическая блокировка - повышает безопасность сложных схем

Ограничения применения

• Не предназначен для постоянного тока - использование в DC-цепях недопустимо
• Нельзя применять в средах с высокой концентрацией взрывоопасных газов - отсутствует взрывозащита
• Не рекомендован для работы с емкостными нагрузками выше 10 кВА без дополнительных фильтров
• При напряжении ниже 198 В возможны отказы в срабатывании - требуется стабильное питание управления

Примеры использования

• Автоматический пуск трёхфазного двигателя насоса в системе водоснабжения
• Коммутация светильников на производственной площадке через PLC-контроллер
• Управление конвейерной лентой с использованием сигнала с датчика положения
• Схема “пуск-стоп” с автоподдержанием состояния через НО-контакт
• Обеспечение блокировки двух механизмов, чтобы они не могли работать одновременно (через НЗ-контакт)

Практические советы

• Проверьте соответствие сечения провода и момента затяжки болта - некорректная затяжка вызывает перегрев
• При монтаже на плату используйте изоляционные прокладки, особенно в сырых помещениях
• Для защиты от скачков напряжения в цепи управления добавьте RC-фильтр или варистор
• Учитывайте посадочные размеры - контактор КМ-102 имеет фиксированный шаг крепления, проверьте совместимость с вашим шкафом
• При длительной работе на пределе тока (330 А) регулярно проверяйте температуру зажимов - перегрев сокращает срок службы
• Замена контактора КМ-102 не требует переделки схемы - он является прямым аналогом многих зарубежных решений
