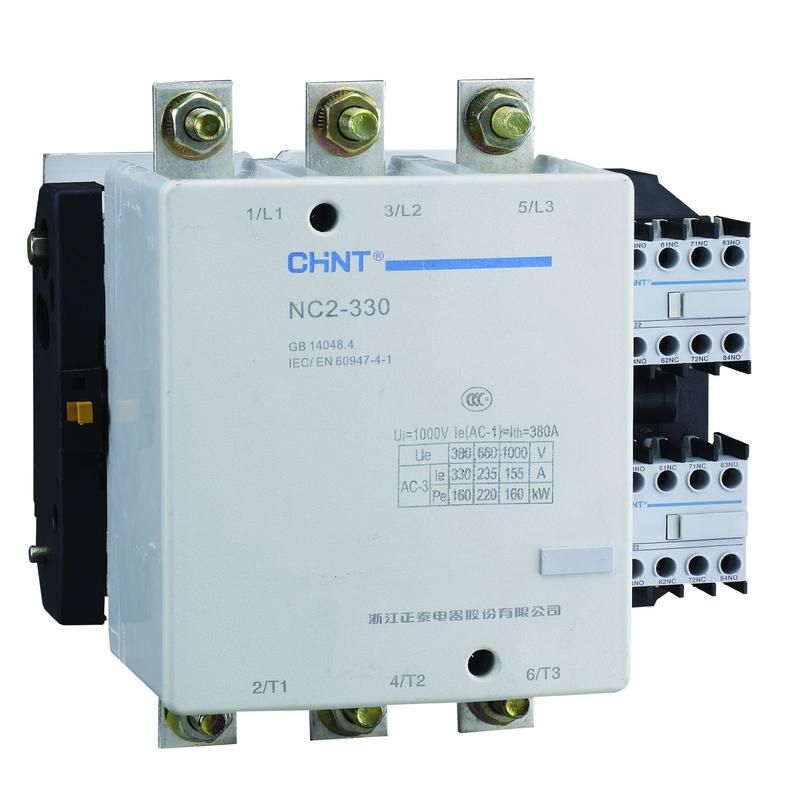

Контактор NC2-330 330A 230В/АС3 50Гц (R) | 236058 CHINT

Контактор NC2-330 330А катушка 230В AC AC-3 50Гц (R) от CHINT предназначен для частого включения и отключения трёхфазных электродвигателей мощностью до 160 кВт. Этот контактор используется в промышленных системах, где требуется надёжная коммутация больших токов, например, на конвейерах, насосах или компрессорах.

Назначение и область применения

Контактор NC2-330 330А катушка 230В AC AC-3 50Гц (R) применяется для управления трёхфазными асинхронными двигателями в режиме AC-3 - то есть при запуске, остановке и реверсе двигателей под нагрузкой. Подходит для промышленного оборудования: станков, воздушных компрессоров, вентиляционных систем, конвейерных линий и насосных станций. Контактор не предназначен для защиты от перегрузок - его необходимо использовать совместно с тепловым реле или автоматическим выключателем.

Технические характеристики

• Номинальный ток: 330 А - способен коммутировать токи до этого значения при работе с двигателями;
• Напряжение питания катушки: 230 В переменного тока (AC) - требует именно такого напряжения для срабатывания; не работает от постоянного тока;
• Частота: 50 Гц - оптимизирован для сетей стран СНГ и Европы;
• Мощность: 160 кВт - максимальная управляемая мощность трёхфазного двигателя при напряжении 400 В;
• Количество главных контактов: 3 - три пары нормально открытых контактов для коммутации фаз L1, L2, L3;
• Количество вспомогательных контактов: 0 - не имеет встроенного набора вспомогательных контактов, но готов к их установке через монтажные гнезда;
• Тип контакта: двойной разрыв цепи - повышает надёжность гашения дуги и снижает риск сваривания контактов;
• Корпус: изготовлен из негорючего пластика, основание - алюминиевый профиль - обеспечивает прочность и теплоотвод.

Совместимость и монтаж

Контактор NC2-330 330А катушка 230В AC AC-3 50Гц (R) монтируется на DIN-рейку шириной 35 мм. Он совместим со всеми дополнительными модулями серии NC2: вспомогательные контакты, временные реле, механические блокировки. Для подключения используйте медные шины или кабели сечением не менее 95 мм2 - соответствуют требованиям для тока 330 А. Контактор допускает как горизонтальную, так и вертикальную установку шин. Катушка управления является съёмным блоком - её можно заменить без демонтажа всего контактора.

Безопасность и стандарты

Контактор NC2-330 соответствует международному стандарту IEC/EN 60947-4-1 для контакторов и пускателей. Применённые материалы соответствуют классу UL94 V-0 - самозатухающие, не поддерживают горение. Нет указаний на степень защиты IP - не предназначен для работы во влажных или пыльных средах без внешнего кожуха.

Преимущества

• Удобство сервиса: съёмная катушка управления позволяет менять напряжение питания (например, с 230 В на 415 В) без замены всего устройства;
• Высокая долговечность: двойной разрыв цепи и качественная дугогасительная камера увеличивают срок службы контактов;
• Экономия места: минимальная зона ионизации выхлопных газов позволяет устанавливать контактор рядом с другим оборудованием без увеличения междукомпонентных расстояний;
• Расширяемость: возможность установки дополнительных модулей после монтажа - удобно при изменении схемы управления.

Ограничения применения

• Не имеет встроенных вспомогательных контактов - если нужны сигналы состояния («включен», «выключен»), придётся дополнительно закупать и монтировать модуль;
• Не защищён от пыли и воды - нельзя устанавливать вне щита без дополнительной герметизации;
• Подходит только для переменного тока 50 Гц - не работает в сетях 60 Гц или с постоянным током;
• Не предназначен для частотного регулирования - не рекомендован для работы с преобразователями частоты без дополнительных фильтров.

Примеры использования

• Запуск и остановка крупного насоса в системе водоснабжения;
• Управление вентилятором промышленной печи;
• Коммутация конвейерной ленты на пищевом производстве;
• Использование в составе реверсивной схемы - при необходимости можно заказать реверсивный вариант из серии NC2.

Практические советы

• При подборе кабелей ориентируйтесь на сечение не менее 95 мм2 - недостаточное сечение вызовет нагрев и выход из строя контактов;
• Если нужен сигнал о состоянии контактора - сразу выбирайте модуль вспомогательных контактов (например, NC2-AE);
• Проверьте соответствие напряжения сети 230 В +-10% - отклонения могут привести к некорректному срабатыванию катушки;
• При монтаже соблюдайте свободное пространство вокруг контактора - особенно сверху и сбоку - для лучшего охлаждения;
• Для длительной эксплуатации в условиях высоких температур (более +40 C) рекомендуется принудительное охлаждение или снижение рабочей нагрузки.
